HCSL输出差分晶振SG3225HBN专用于网络通讯设备中X1G005141100300
来源：http://www.hneyq.com 作者：亿金电子 2022年09月09
爱普生晶振SG3225HBN，是一款HCSL输出方式差分晶体振荡器，频率范围可达100M~325MHZ，电源电压选项2.5V，3.3V典型值，小体积尺寸3.2x2.5mm封装有源晶振，六脚贴片差分晶振，相位抖动85fsTyp.(f0=156.25MHz)。此款差分晶振的工作温度-40℃~+85℃,储存温度-55℃~+125℃之高。频率稳定度J:±50×10-6值,25mATyp.,35mAMax，具有低功耗，低抖动SPXO，高可靠使用特性.
此款3225贴片晶振，具有超小型，轻薄型，差分输出功能，为高速网络应用，高端智能产品加速发展。SG3225HBN晶振被广泛用于网络路由器、超速光纤收发器、SATA、10G以太网、光纤通信、网络交换机等网络通讯设备中.具有低抖动,低相噪,低电平,质量稳定,性能强等特点。

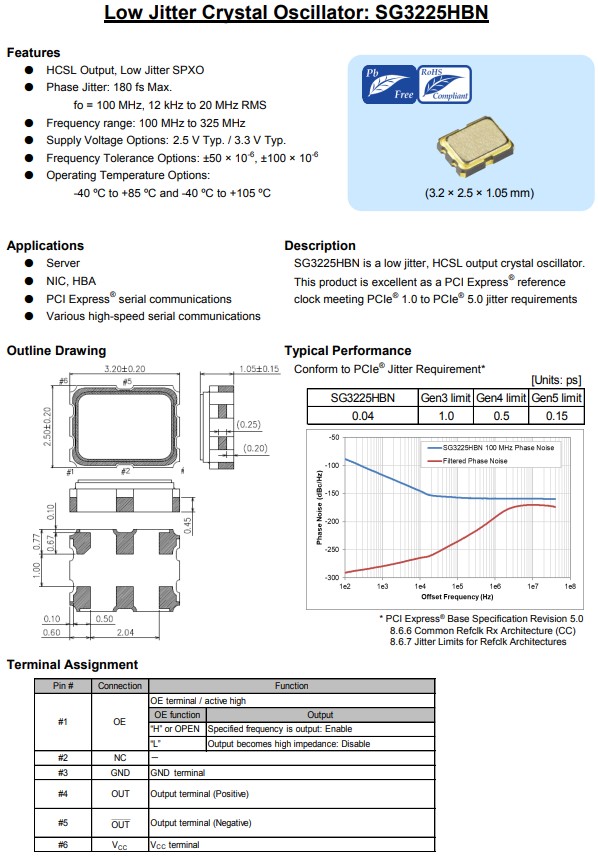

HCSL输出差分晶振SG3225HBN专用于网络通讯设备中,X1G005141000500,低抖动晶振
| 爱普生晶振项目 | 符号 | 规格说明 | 条件 |
|---|---|---|---|
| 输出频率范围 | f0 | 100MHz to 325MHz | 请联系我们以便获取其它可用频率的相关信息 |
| 电源电压 | VCC | C:3.3V ± 0.165V | |
| 储存温度 | T_stg | -55℃ to +125℃ | 裸存 |
| 工作温度 | T_use | G: -40℃ to +85℃ | |
| 频率稳定度 | f_tol |
J: ± 50 × 10-6 L: ±100 × 10-6 |
其中10年老化 |
| 功耗 | ICC | 25 mA Typ. , 35mA Max. | OE=VCC,输出负载有 |
| 输出禁用电流 | I_dis | 15mA Max. | OE=GND |
| 占空比 | SYM | 45% to 55% | 在输出交叉点 |
| 输出电压 | VOH | 0.75 V Typ., 0.66V to 0.85V | DC特征, 单输出 |
| VOL | 0 V Typ., -0.15V to 0.15V | ||
| 交叉点电压 | VCR | 0.25V to 0.55V | |
| 输出负载条件 | L_HCSL | 50Ω | |
| RS | 33Ω | ||
| 输入电压 | VIH | 70% VCC Min. | OE 终端 |
| VIL | 30% VCC Max. | ||
| 微分输出上升/下降时间 | Rr / Rf | 1 V/n to 4V/ns | -0.15 V to 0.15 V 微分输出 |
| 振荡启动时间 | t_str | 10ms Max. | 在电源电压最低时，所需时间为0秒 |
                                     产品编码 |
   型号 |
   频率 |
   尺寸 |
   输出波 |
   电源电压 |
| X1G005141000200 | SG3225HBN | 156.250000MHz | 3.20x2.50x1.20mm | HCSL | 3.135 to 3.465 V |
| X1G005141000300 | SG3225HBN | 100.000000MHz | 3.20x2.50x1.20mm | HCSL | 3.135 to 3.465 V |
| X1G005141000400 | SG3225HBN | 100.000000MHz | 3.20x2.50x1.20mm | HCSL | 3.135 to 3.465 V |
| X1G005141000500 | SG3225HBN | 125.000000MHz | 3.20x2.50x1.20mm | HCSL | 3.135 to 3.465 V |
| X1G005141000600 | SG3225HBN | 125.000000MHz | 3.20x2.50x1.20mm | HCSL | 3.135 to 3.465 V |
| X1G005141060200 | SG3225HBN | 212.500000MHz | 3.20x2.50x1.20mm | HCSL | 3.135 to 3.465 V |
| X1G005141060400 | SG3225HBN | 250.000000MHz | 3.20x2.50x1.20mm | HCSL | 3.135 to 3.465 V |
| X1G005141100300 | SG3225HBN | 100.000000MHz | 3.20x2.50x1.20mm | HCSL | 3.135 to 3.465 V |
| X1G005141100400 | SG3225HBN | 156.250000MHz | 3.20x2.50x1.20mm | HCSL | 3.135 to 3.465 V |
差分晶振是目前市场生产技术高,精度稳定的一种石英晶体振荡器,比普通贴片晶振具有更低电压,更低功耗,高精密优势特点.差分晶振大家都知道常见的输出方式为:HCSL,LVDS,LV-PECL三种,HCSL输出SG3225HBN差分晶体振荡器.是爱普生的一款差分晶振.该产品能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰（EMI）是高度免疫的.
