用于 PCIe 6.0/5.0 汽车应用的低功耗 HCSL UCQ XO 系列
来源：http://www.hneyq.com 作者：亿金电子 2025年01月06

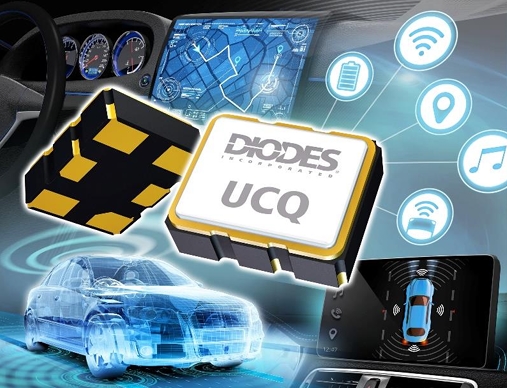

DIODES晶振的 UCQ XO 系列
UCQ XO 系列是石英晶体振荡器系列，经过优化，可节省电路板空间。该系列由高性能 LP-HCSL 晶体振荡器组成，具有超低抖动性能，可满足严格的芯片组要求。它支持各种选项，包括更宽的频率范围、1.8V/2.5V/3.3V 电压和各种稳定性。它旨在满足通信系统和其他高性能设备的 clock source 规范。
UCQ 系列超低抖动、低功耗、符合汽车标准的晶体振荡器 （XO） 支持汽车高速应用中的 PCIe® 6.0 时钟。其高速电流控制逻辑 （HCSL） 输出通过 PCIe 1.0 向后兼容 PCIe 5.0，还支持其他利用 HCSL 时钟的高速接口。该系列石英晶振具有低于 100fsRMS 的超低抖动，可满足 PCIe 6.0 的严格要求。这些器件的工作电压为 1.8V 至 3.3V，消耗的电流约为标准 HCSL 器件的一半。它们已通过 AEC-Q104 1 级认证，支持 -40°C 至 125°C 的环境温度。这些器件采用从 2.5mm x 2.0mm 到 7.0mm x 5.0mm 的各种陶瓷接缝密封封装。
特点
超低相位抖动
07ps 典型值 最大 0.1ps RMS （12kHz 至 20MHz）
扩展温度范围高达 125oC
完全无铅且完全符合RoHS标准
不含卤素和锑。“绿色”器件
UCQ XO 系列适用于需要特定变更控制的汽车应用，是台湾高性能车规晶振；该部件符合 AEC-Q104 标准，符合 PPAP 标准，并在 IATF 16949 认证的工厂中制造。
汽车时钟和定时：
1、高性能计算
2、ADAS、远程信息处理和信息娱乐系统

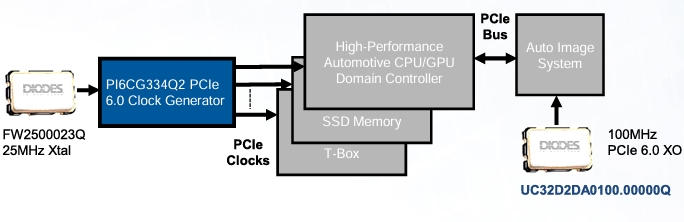

典型应用
用于汽车系统的 PCIe 架构控制器

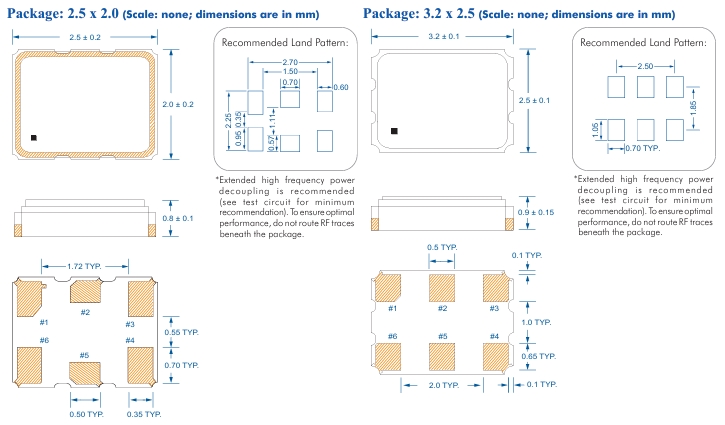

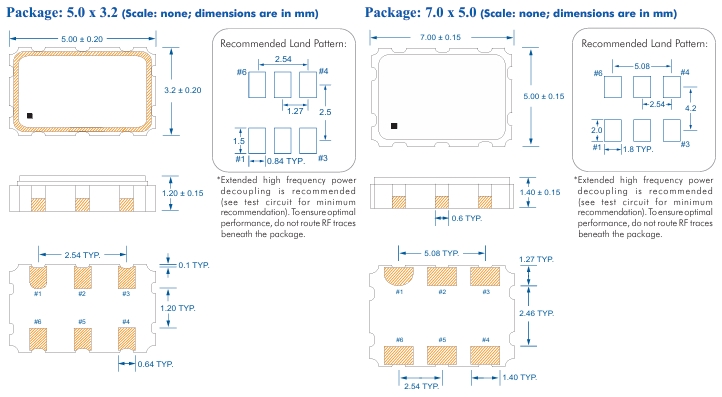

尺寸图
.jpg)
.jpg)
.jpg)
DIODES晶振的 UCQ XO 系列UCQ XO 系列是石英晶体振荡器系列，经过优化，可节省电路板空间。该系列由高性能 LP-HCSL 晶体振荡器组成，具有超低抖动性能，可满足严格的芯片组要求。它支持各种选项，包括更宽的频率范围、1.8V/2.5V/3.3V 电压和各种稳定性。它旨在满足通信系统和其他高性能设备的 clock source 规范。UCQ 系列超低抖动、低功耗、符合汽车标准的晶体振荡器 （XO） 支持汽车高速应用中的 PCIe® 6.0 时钟。其高速电流控制逻辑 （HCSL） 输出通过 PCIe 1.0 向后兼容 PCIe 5.0，还支持其他利用 HCSL 时钟的高速接口。该系列石英晶振具有低于 100fsRMS 的超低抖动，可满足 PCIe 6.0 的严格要求。这些器件的工作电压为 1.8V 至 3.3V，消耗的电流约为标准 HCSL 器件的一半。它们已通过 AEC-Q104 1 级认证，支持 -40°C 至 125°C 的环境温度。这些器件采用从 2.5mm x 2.0mm 到 7.0mm x 5.0mm 的各种陶瓷接缝密封封装。特点超低相位抖动07ps 典型值 最大 0.1ps RMS （12kHz 至 20MHz）扩展温度范围高达 125oC完全无铅且完全符合RoHS标准不含卤素和锑。“绿色”器件UCQ XO 系列适用于需要特定变更控制的汽车应用，是台湾高性能车规晶振；该部件符合 AEC-Q104 标准，符合 PPAP 标准，并在 IATF 16949 认证的工厂中制造。汽车时钟和定时：1、高性能计算2、ADAS、远程信息处理和信息娱乐系统典型应用用于汽车系统的 PCIe 架构控制器.jpg)
尺寸图
