TG2016SMN具有低功耗温补晶体振荡器

来源：http://www.hneyq.com 作者：亿金电子 2022年09月05
晶振,电子产品都得依赖的一款电子器件,它是通常应用到一些高端电子产品当中。削波正弦波形是TCXO最受欢迎的输出选项,这是为什么呢,主要原因有两点.其一是低功耗,改善了热特性以及更好的老化和频率稳定性能;其二则是比CMOS输出更好的相位噪声性能.也就是说石英晶振在采用削顶正玄波作为输出方式之后会极大的减少谐波分量的数量,使得晶振产品具备低相位噪声的性能.
爱普生晶振TG2016SMN，是一款温补晶体振荡器，小体积尺寸2.0x1.6mm，四脚贴片晶振，频率范围10MHz至55MHz，低电源电压1.8V,2.8V,3.0V,3.3V，具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低耗能等特点，应用于数码产品、车载数码、手机、对讲机、数码相机、MID平板电脑，光电技术等通讯设备及各种频率控制设备。
TG2016SMN具有低功耗温补晶体振荡器,X1G005441003100,超小型晶振
爱普生晶振 Model Frequency LxWxH Output Wave
X1G005441001200 TG2016SMN 40.000000 MHz 2.00 x 1.60 x 0.61 mm Clipped sine wave
X1G005441003100 TG2016SMN 19.200000 MHz 2.00 x 1.60 x 0.61 mm Clipped sine wave
X1G005441003300 TG2016SMN 39.000000 MHz 2.00 x 1.60 x 0.61 mm Clipped sine wave
X1G005441004700 TG2016SMN 19.200000 MHz 2.00 x 1.60 x 0.61 mm Clipped sine wave
X1G005441006500 TG2016SMN 38.400000 MHz 2.00 x 1.60 x 0.61 mm Clipped sine wave
X1G005441020100 TG2016SMN 16.368000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441020200 TG2016SMN 16.369000 MHz 2.00 x 1.60 x 0.73 mm TCXO晶振
X1G005441020300 TG2016SMN 19.200000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441020400 TG2016SMN 26.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441020500 TG2016SMN 32.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave

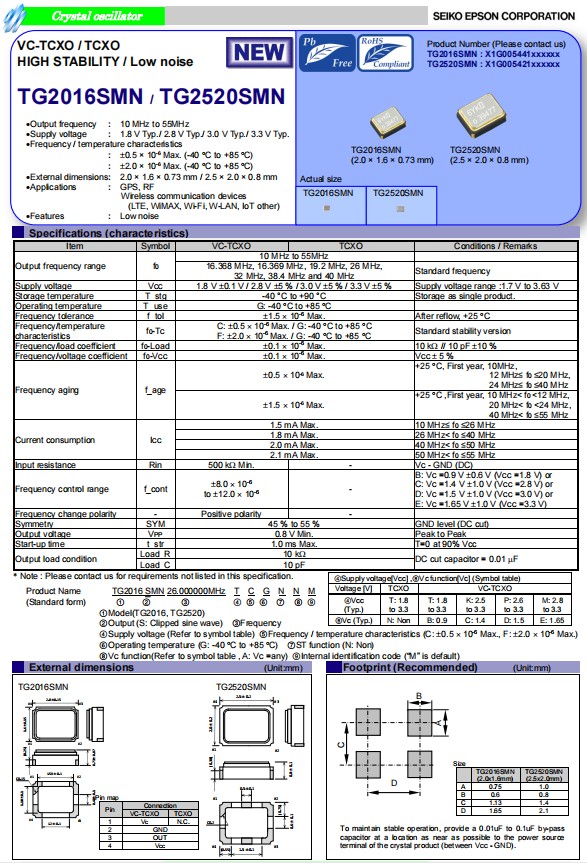

爱普生晶振TG2016SMN / TG2520SMN是高稳定性低相 使用爱普生开发和制造的IC的噪声TCXO和MHz基频晶体。相位噪声是爱普生紧凑型TCXO中最低的产品系列，使其成为GNSS的理想参考时钟 和其他无线通信设备。
X1G005441020600 TG2016SMN 38.400000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441020700 TG2016SMN 40.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441020800 TG2016SMN 16.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441021100 TG2016SMN 20.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441021200 TG2016SMN 24.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441021300 TG2016SMN 25.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441021400 TG2016SMN 27.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441021500 TG2016SMN 30.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441021600 TG2016SMN 48.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441022000 TG2016SMN 52.000000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441022100 TG2016SMN 27.600000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441030100 TG2016SMN 16.368000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
X1G005441030200 TG2016SMN 16.369000 MHz 2.00 x 1.60 x 0.73 mm Clipped sine wave
TG2016SMN具有低功耗温补晶体振荡器,X1G005441003100,超小型晶振
温补晶振即温度补偿晶体振荡器（TCXO），是通过附加的温度补偿电路使由周围温度变化产生的振荡频率变化量削减的一种石英晶体振荡器。
削波正玄波(Clipped Sine Wave)是有源晶振输出方式的一种,相比方波的谐波分量少很多,但驱动能力较弱,在负载10K/10PF时Vp-p为0.8Vmin.通常为SMD7050,SMD5032,SMD3225等封装的表贴温补晶振使用的输出波形.当然,有源晶振还有CMOS,TTL,ECL,LVDS,正玄波等输出方式,这些输出逻辑方式也各有优缺点,至于如何利用它们我们却是不得而知.所以日本爱普生晶振就推出了相关的技术支持文档,明确指出应当如何在电路设计中应用削顶正玄波.
