SG-8018CA晶振支持CMOS电平输出更容易实现低功耗设计

来源：http://www.hneyq.com 作者：亿金电子 2022年09月06

爱普生晶振SG-8018系列，分为四种型号SG-8018CA、SG-8018CB、SG-8018CE、SG-8018CG，四脚贴片晶振，电源电压为1.62V至3.63V，支持CMOS电平输出，有利于设备的综合设计。输出启用和待机模式由OE和ST引脚切换。当晶振输出频率为20MHz时，空载电流损失低至2.7Ma。在待机模式下，静态电流仅为0.3MUA，这使得更容易实现低功耗设计。 SG-8018晶振输出频率在0.67MHz至170MHz之间。由于采用了锁相环（PLL），在没有温度补偿的情况下可以产生稳定的频率信号，其中频率容差，工作温度:50×10-6/ -40℃至+105℃。
SG-8018CA晶振支持CMOS电平输出更容易实现低功耗设计,X1G005571003200,石英晶体振荡器

产品编码	频率	有源晶振	尺寸(长宽高)	输出波	电源电压
X1G005571001100	25.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571001200	25.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571001300	20.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571001400	20.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571001500	50.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571001600	50.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571001700	48.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571001800	48.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571001900	24.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571002000	24.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571002100	40.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V

X1G005571002200	40.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571002300	16.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571002400	16.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571002500	12.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571002600	12.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571002700	10.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571002800	10.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571002900	27.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571003000	27.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571003100	32.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571003200	32.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571003300	8.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V
X1G005571003400	8.000000 MHz	SG-8018CA	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V

SG-8018CA晶振支持CMOS电平输出更容易实现低功耗设计,X1G005571003200,石英晶体振荡器

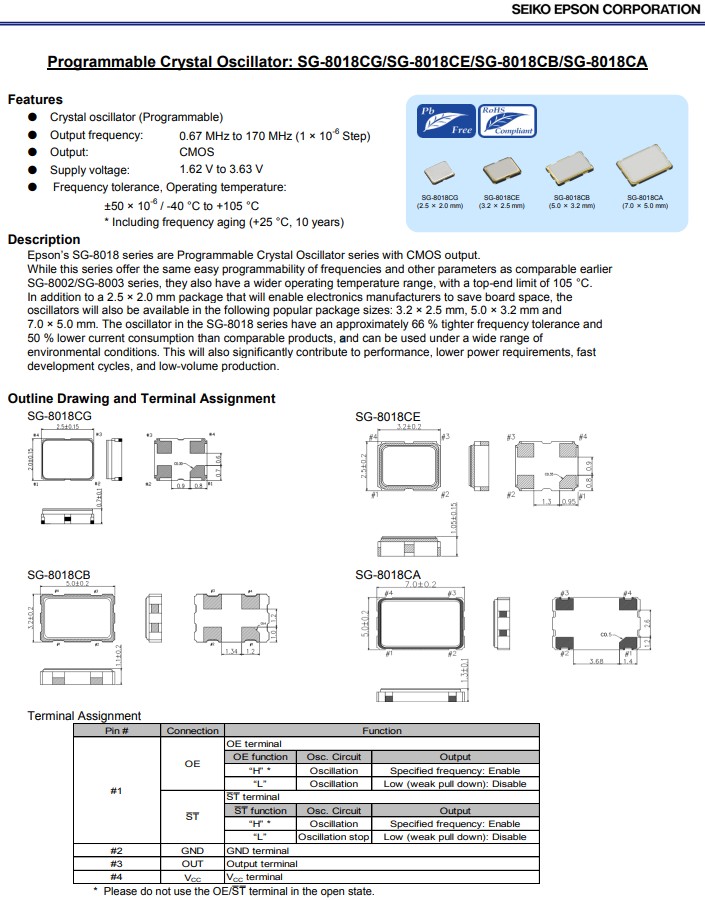

爱普生的SG-8018系列是CMOS输出的可编程石英晶体振荡器系列。虽然这一系列提供了与早期类似的频率和其它参数的同样容易的可编程性 SG-8002/SG-8003系列，它们还具有更宽的工作温度范围，上限为105℃。除了2.5x2.0mm封装有助于电子制造商节省电路板空间之外，这些振荡器还提供以下常见封装尺寸:3.2x2.5 mm、5.0x3.2 mm和7.0×5.0mm。SG-8018系列中的振荡器的频率容差约小66% 电流消耗比同类产品低50%，可在各种环境条件下使用。这也将大大有助于提高性能、降低功耗要求、缩短开发周期和实现小批量生产。
