首页进口晶振mdoel416谐振器,1612贴片晶振,金属面晶振

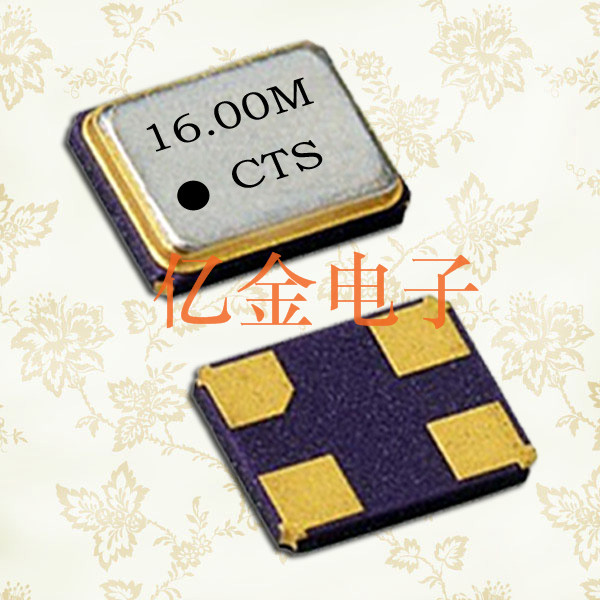

mdoel416谐振器,1612贴片晶振,金属面晶振

频率：24~80MHZ

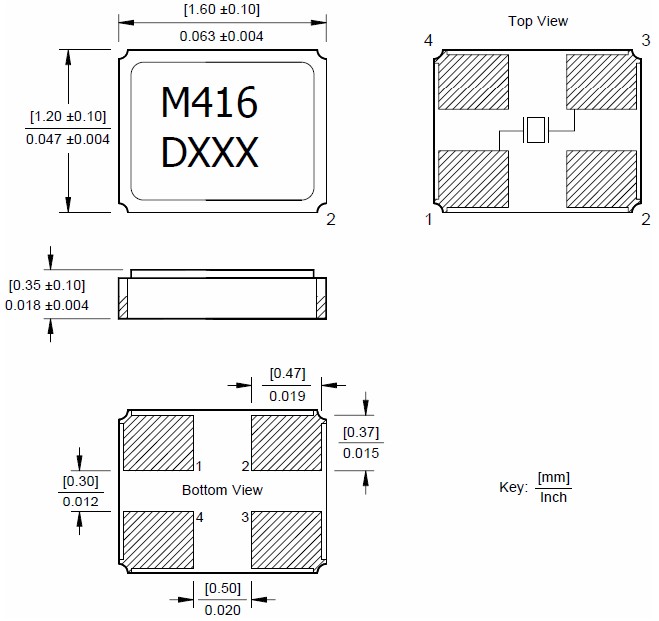

尺寸：1.6*1.2mm
应　用： 产品主要面向为国内通信,卫星导航,GPS,车载多媒体,电脑主板,笔记本,电子数码选择应用领域，以及出口的海外客户需求.

mdoel416谐振器,1612贴片晶振,金属面晶振.智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

参数	Mode416晶振
工作模式	基本		第三次泛音
频率范围	24~80MHZ
水晶切割	AT截法
频率公差@ 25°C	±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
频率稳定度公差1 (工作温度范围,引用到25°C阅读)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作温度范围1	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6]
等效串联电阻	8.000 MHz - 9.999 MHz	150 Ohms maximum
	24.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120MHZ	100 Ohms maximum
	10.000 MHz - 15.999 MHz	60 Ohms maximum
	16.000 MHz - 40.000 MHz	50 Ohms maximum
负载电容或共振模式(见订购信息更多的选项)	10pF, 12pF, 16pF, Series standard
Capacitance(Shunt详细)	3.0 pF typical, 5.0 pF maximum
激励功率	10 μW typical, 100 μW maximum
老化@ + 25°C	±5 ppm/yr maximum
绝缘电阻(@直流100 v)	500M Ohms minimum
储存温度范围	-40°C to +125°C
回流条件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

石英晶振注意事项:
晶振产品使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用.因很多种产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.
晶体产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任.
机械振动的影响:
当晶体产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

为追求生产绿色产品之目标,将环保理念纳入采购流程中,采购人员于收集市场资讯时,优先提供符合「CTS电子无有害物质管理作业标准」之材料相关资讯予产品设计人员参考,并依其要求提供符合规范之样品与规格.原材物料承认时,采购人员须请供应商填写公司提供之问卷表单及相关RoHS检测报告,经原材物料相关审验单位审查通过后,方可使用.公司所有活动皆遵循环保法规及承诺,作好绿色设计与生产以及污染预防,减少使用危害环境的原物料,积极节约材料资源,降低对整体环境冲击的影响,实施相关预防矫正、持续改善作业,落实与维护环境保护,响应全球环保运动.藉由环境稽核确认环境改善绩效,使公司所有活动过程均能达成环境目标及标的,并期望透过全体员工共同努力,贡献爱护地球的一份心力.

公司产品由专业电阻器、电容器制造厂,公元1896年于台湾投入石英晶体之研发制造、1896年开始于中国大陆拓展生产基地,至今拥有四处生产基地、九处营销及FAE据点及十个营销代表处.CTS电子已经成为全球从事石英频率控制组件的重要制造商之一,致力于插件式(DIP)与表面黏着式(SMD)石英晶体系列产品之研发、设计、生产与营销.CTS致力于提供客户最优异的质量、服务及价值,专注于专业创新并鼓励员工以团队合作及积极成长的态度与时俱进.

深圳市亿金电子:代理进口公司系列产品 .日本原装大真空晶振,爱普生EPSON,精工SEIKO,西铁城CITIZEN,村田陶瓷谐振器,TDK,台晶TXC,鸿星VC-TCXO,压控振荡器,OCXO,温补振荡器VCXO,恒温晶振SPXO,有源晶振表晶32.768K系列,40.003K,60.003KHZ,77.503KHZ,150KHZ,200KHZ石英晶体:49/S,49/U,49/SSMD,小体积贴片晶振:5X7,6035,5032,4025,3225.公司还代理销售日本进口石英晶振,陶瓷晶振系列.企业同时拥有万级的晶体元件超净生产间,并且从国外引进业界领先的晶振自动测试系统,日本全自动生产检测电脑仪器设备,和瑞士ERC公司铷原子频标的工厂频率基准,频谱分析仪,网络分析仪,合成信号源等高端仪器设备.
