首页进口晶振2520四脚晶振,model425晶体,西迪斯晶振

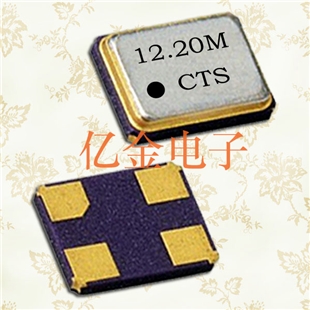

2520四脚晶振,model425晶体,西迪斯晶振

频率：16~54MHZ

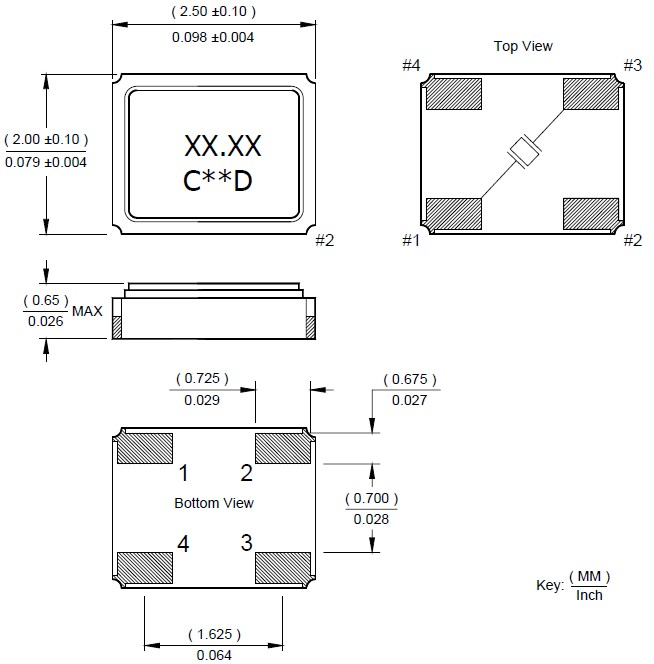

尺寸：2.5*2.0mm
应　用： 产品主要面向为国内通信,卫星导航,GPS,车载多媒体,电脑主板,笔记本,电子数码选择应用领域.

2520四脚晶振,model425晶体,西迪斯晶振高精度晶片的抛光技术：是目前晶片研磨技术中表面处理技术的最高技术,最终使晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶体元器件的等效电阻等更接近理论值,使石英晶体元器件可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

参数	Mode402晶振
工作模式	基本		第三次泛音
频率范围	16~54MHZ
水晶切割	AT截法
频率公差@ 25°C	±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
频率稳定度公差1 (工作温度范围,引用到25°C阅读)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作温度范围1	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6]
等效串联电阻	8.000 MHz - 9.999 MHz	150 Ohms maximum
	24.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120MHZ	100 Ohms maximum
	10.000 MHz - 15.999 MHz	60 Ohms maximum
	16.000 MHz - 40.000 MHz	50 Ohms maximum
负载电容或共振模式(见订购信息更多的选项)	10pF, 12pF, 16pF, Series standard
Capacitance(Shunt详细)	3.0 pF typical, 5.0 pF maximum
激励功率	10 μW typical, 100 μW maximum
老化@ + 25°C	±5 ppm/yr maximum
绝缘电阻(@直流100 v)	500M Ohms minimum
储存温度范围	-40°C to +125°C
回流条件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

石英材料中的二氧化硅分子(SiO2) 在正常状态下, 其电偶极是互相平衡的电中性. 在(如图)的二氧化硅是以二维空间的简化图形. 当我们在硅原子上方及氧原子下方分别给予正电场及负电场时, 空间系统为了维持电位平衡, 两个氧原子会相互排斥, 在氧原子下方形成一个感应正电场区域, 同时在硅原子上方产生感应负电场区域. 相反的情况, 当我们在硅原子上方及氧原子下方分别给予负电场及正电场时, 两个氧原子会相互靠近, 氧原子下方产生感应负电场,硅原子上方产生感应正电场. (如图). 然而, 氧原子的水平位置变化时, 邻近的另一个氧原子会相对的产生排斥或吸引的力量, 迫使氧原子回到原来的空间位置. 因此, 电场的力量与原子之间的力量会相互牵动, 电场的改变与水平方向的形变是形成交互作用状态. 这个交互作用会形成一个在石英材料耗能最小的振动状态, 祇要由电场持续给与能量, 石英材料就会与电场之间维持一个共振的频率. 这个压电效应下氧原子的振幅与电场强度及电场对二氧化硅的向量角度有相对应的关系.在实际的应用上, 电场是由镀在石英芯片上的金属电极产生, 电场与二氧化硅的向量角度则是由石英晶棒的切割角度来决定.

西迪斯晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作；落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.

2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.

深圳市亿金电子: 是由从事压电石英晶体,水晶振动子,贴片晶振,表晶32.768KHZ系列,的生产技术和压电通讯产品相关行业经营管理多年的专业人士共同出资，在瑞金老区招商工业园，自购土地新建一家高新技术企业.公司拥有高级工程师,日本石英晶体专业技术人员,技术员等各类专业人员.我们可为用户提供更高性能和更优价格竞争力的全系列石英晶振,有源晶振,陶瓷晶振,表晶32.768K系列产品. 代理进口公司系列产品 .日本大真空KDS,爱普生EPSON,精工SEIKO,西铁城CITIZEN,村田陶瓷谐振器,TDK,台晶TXC,鸿星VC-TCXO,压控振荡器,OCXO,温补振荡器VCXO,恒温晶振SPXO,有源晶振表晶32.768KHZ系列.
