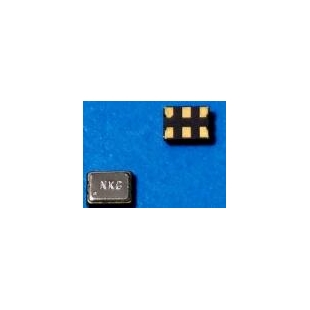

NKG Crystal|SDO6-8-B-125.00-WNS-EXT|LVDS晶振
- 频率：125MHz
- 尺寸：3.2×2.5mm
- 应 用： NKG晶振,SDO6有源晶振,LVDS晶振,SDO6-8-B-125.00-WNS-EXT晶振,3225mm晶振,六脚贴片晶振,石英晶体振荡器,SMD晶振,频率125MHz,电压2.8V,负载15pF,工作温度-40~85°C,频率稳定性50ppm,低相位噪声晶振,小体积晶振,高稳定性...
-
-
NKG Crystal|SDO6-8-B-125.00-WNS-EXT|LVDS晶振,NKG晶振,SDO6有源晶振,LVDS晶振,SDO6-8-B-125.00-WNS-EXT晶振,3225mm晶振,六脚贴片晶振,石英晶体振荡器,SMD晶振,频率125MHz,电压2.8V,负载15pF,工作温度-40~85°C,频率稳定性50ppm,低相位噪声晶振,小体积晶振,高稳定性晶振,高速转换器晶振,数据中心晶振,网络附属存储晶振,通用处理器晶振.
NKG Crystal|SDO6-8-B-125.00-WNS-EXT|LVDS晶振特点
●SMD封装尺寸为3.2 x 2.5 x 1.0mm，带有6个衬垫
●频率范围10至1500MHz
●超低抖动和相位噪声
●高可靠的接缝密封封装，低老化
NKG Crystal|SDO6-8-B-125.00-WNS-EXT|LVDS晶振规格表
| Parameter | Symbol | Specifications | Remarks |
| Frequency range | FN | 125 MHz | - |
|
Supply voltage range
|
VDD
|
2.8 V | - |
|
Frequency stability BEST
|
Δf/f | ±50ppm | Other options available |
| Operating temperature range | TOP | -40°C~+85°C | Options available |
|
Output waveform /LOAD
|
CL |
LVDS /100Ω
|
Between the two outputs
|
|
Output voltage levels
|
VOH/VOL
|
1.4V TYP /1.1 TYP
|
- |
| Rise and fall times |
tR, tF
|
0.2ns TYP /0.5ns MAX
|
-
|
|
Output symmetry (duty cycle)
|
DC |
40/60%
|
@50%VDD
|
|
Standby current consumption
|
ISTB
|
10µA
|
Typical |
| Aging first year | Δf/y1 | ±3ppm | @+25°C |
.jpg)

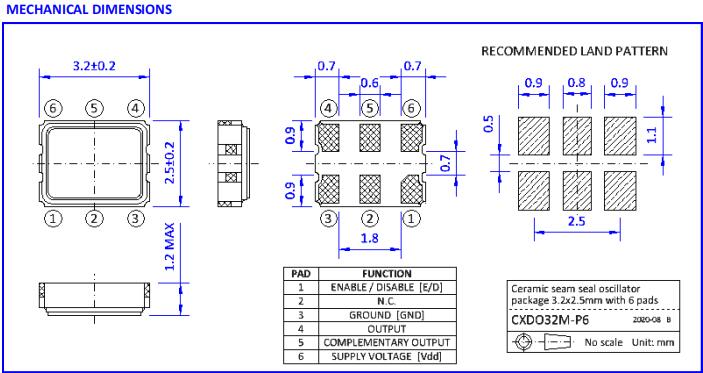

NKG Crystal|SDO6-8-B-125.00-WNS-EXT|LVDS晶振尺寸图
.jpg)
.jpg)
