用于超聲波鏡頭清潔的 MEMS 定時
來源：http://www.hneyq.com 作者：億金電子 2024年12月12
超聲波鏡頭清洗
隨著汽車和工業傳感器系統的使用和依賴越來越廣泛，它們必須可靠無阻礙地運行。超聲波鏡頭清潔 （ULC） 使用精確控制的振動來去除可能堵塞基于攝像頭的傳感器的污染物。SiTime 晶振 MEMS 時序為 ULC 中的可靠時鐘提供了完美的小尺寸、低功耗、抗振解決方案。
SiTime MEMS 定時優勢
一、功耗更小，體積更小
外形小巧
低功耗
二、準確而堅固
在溫度范圍內具有出色的穩定性
抗振動
三、經久耐用
無 quartz 可靠性問題
更高的質量
超聲波鏡頭清潔 （ULC） 使用精確控制的振動以共振頻率振動鏡頭，使污染物從鏡頭表面噴出。不同的振動模式可用于去除水、泥漿、冰等。
超聲波鏡頭清洗特別適用于汽車、工業、機器人、監控和國防應用。

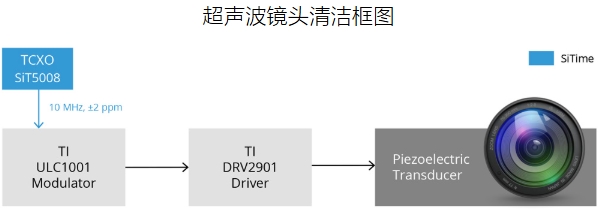

Texas Instruments 為超聲波鏡頭清洗系統提供兩種設備：ULC1001 PWM 調制器和 DRV2901 驅動器。DRV2901驅動壓電傳感器，使透鏡運動。
TI 超聲波鏡頭清潔系統需要一個 10 MHz 振蕩器作為時鐘源，建議在整個溫度范圍內具有 ±5 ppm 的穩定性?；?MEMS 的 SiT5008 TCXO 以非常小的基底面 （2.5 x 2.0 mm） 滿足這一要求。如果需要超低功耗和更小的尺寸 （1.6 x 1.2 mm），則可以使用 ±25 ppm SiT1625 振蕩器。
由于其結構，硅 MEMS 振蕩器的抗沖擊和抗振動能力是石英晶振的 30 倍，這是超聲波鏡頭清潔等振動環境中的一個重要因素。
MEMS 諧振器是密封的，因此對工業和國防環境中可能存在的污染物不敏感。
用于超聲波鏡頭清潔的 MEMS 定時
| 設備 | 主要特點 | 關鍵價值 |
|
TCXO SiT5008 10 至 60 MHz |
±2 和 ±10 ppm 穩定性選項 -40 至 +85°C 2520 封裝 4.2 mA 典型電流消耗 |
高可靠性 占地面積小 低功耗 |
|
振蕩器 SiT1603 系列 SiT1625 （AEC-Q100） 標準： 10 個標準頻率： 8、10、12、16、24、25、27、32、48、50 MHz |
高達 -40°C 至 +125°C AEC-Q100 （SiT1625） 認證 ±25、±30、±50 ppm 穩定性 1612、2016、2520、3225 封裝 2.3 mA 典型電流消耗 |
高高可靠性 占地面積小 低功耗 |

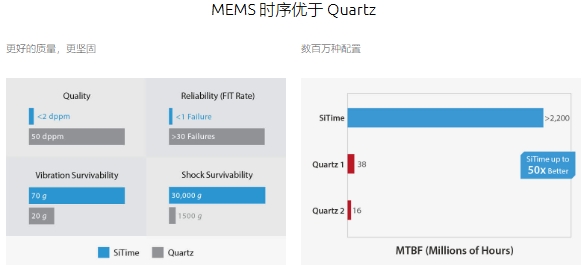

SiTime Timing Solutions 的優勢
與傳統的基于石英的振蕩器相比，SiTime 器件具有以下優勢：
1、未補償振蕩器 （XO） 在整個工作溫度范圍內具有兩倍的頻率穩定性。
2、溫補晶體振蕩器 （TCXO） 在 -40°C 至 +85°C 范圍內穩定性低至 ±0.1 ppm （SiT5356）。對于超聲波鏡頭清潔，SiTime 推薦使用 SiT5008（在 -40°C 至 +85°C 范圍內為 ±2 ppm）。
3、抗沖擊和抗振能力提高 30 倍。
4、頻率越低，晶體諧振器必須越大。較小的硅 MEMS 振蕩器不受此限制。可輕松實現更小的基底面，例如 2.5 x 2.0 mm 及更低。
