必须考虑应用产品的老化长期公差预算,Q 0.032768-JTX210-12.5-20-T3-LF
来源：http://www.hneyq.com 作者：亿金电子 2023年06月17
必须考虑应用产品的老化长期公差预算,每个晶振都有一个公差预算，在即使在最坏的情况下也必须遵守的频率偏差以确保应用程序正常运行。因此，开发人员必须了解可能导致频率偏差的所有因素。所有的总和这些因素的最坏情况不得超过应用使用范围。
石英频率偏差的可能原因共振频率为：
25°C时的频率容差
频率在整个温度范围内的稳定性
长期老化
电路C不匹配L
CL负载电容容差引起的误差
开发人员必须比较这些偏差的总和与他的应用程序的公差预算，并采取任何必要的纠正措施行动。
长期老化因素
共振频率的长期变化振荡晶体称为时效。
必须考虑应用产品的老化长期公差预算,老化过程发生在每个组件中。尽管石英晶体在最终之前经过复杂的过程干燥调整和密封，然后在惰性气体下密封，微量导电胶中的溶剂和微量的氧气残留在组件，它们在长期内做出反应。该反应导致石英上的永久频率变化，这称为长期老化。
开发人员必须将此频率变化置于在计算公差预算时考虑应用程序的生命周期。标准石英通常的长期老化率高达±20ppm个案的前十年。这是一个饱和过程，在较高温度下会增强，因此会更早生效。
预老化，提高整体性能
许多应用需要高频精度。对于此类应用（局域网、Wi-Fi、蓝牙等），严重的长期老化是不可接受的。这就是为什么Jauch开发了特殊的石英晶振，这些晶体专门针对此类应用进行了优化。除了许多其他改进外，这些WA（无线应用）晶体在生产过程中通过温度室中的中间存储进行人工预老化，从而在应用中将老化大大降低至7年内的最大±10ppm。
.png)

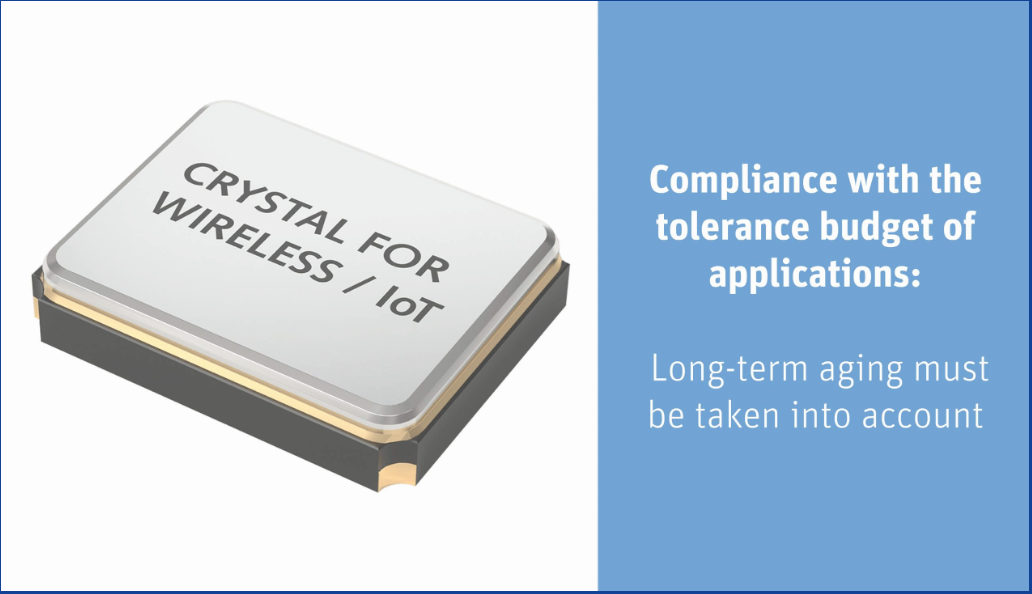

Jauch的WA晶体非常适合需要较小公差预算的应用。
通过使用Jauch的这种WA晶体，显影剂可以提前避免其应用中严重的长期老化引起的问题。因此，这些器件非常适合（以及许多其他优化）用于需要较小容差预算的无线和网络应用。资料下载
