Cardinal锁相环基础知识
锁相环导论
Cardinal锁相环基础知识
锁相环导论
锁相环(PLL) 电路用于频率控制。他们可以配置为频率乘法器、解调器， 跟踪发电机或时钟恢复电路。每个这些应用要求不同的特征，但是他们都使用相同的基本电路概念。

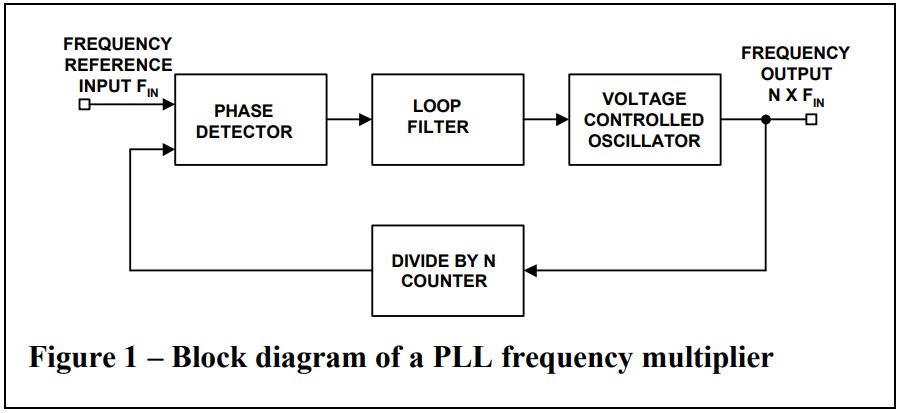

图1包含一个模块基本PLL示意图倍频器。这该电路的操作是典型的全锁相循环。这基本上是一种反馈控制系统控制电压控制的相位贴片振荡器(VCO)。输入信号施加到一个输入端相位检测器。其他的输入连接到N分频的输出 柜台。通常情况下 两个信号的频率将 几乎一样。这鉴相器的输出为 与电压成比例的电压 之间的相位差两个输入。这个信号是应用于环路滤波器。它是环路滤波器决定的动态特征 锁相环。滤波后的信号控制VCO。注意到VCO的输出为a N倍的频率提供给的输入频率参考输入。
Cardinal锁相环基础知识
这个输出信号被发送回来 通过连接到鉴相器 除以N计数器。
通常环路滤波器是旨在匹配 要求的特征PLL的应用。如果PLL将获取并跟踪a 用信号表示环路的带宽 过滤器将大于如果它期望固定的输入频率。 频率范围PLL将接受并锁定is 称为捕获范围。一次PLL锁定并跟踪 频率范围内的信号 PLL将遵循的是 称为跟踪范围。通常跟踪范围是 大于捕获范围。 环路滤波器还确定。
信号频率有多快 可以改变并且仍然保持锁定。这是最大值 回转率。越窄环路滤波器带宽可实现的阶段越小 错误。这是在 响应速度变慢的代价和缩小的捕获范围。

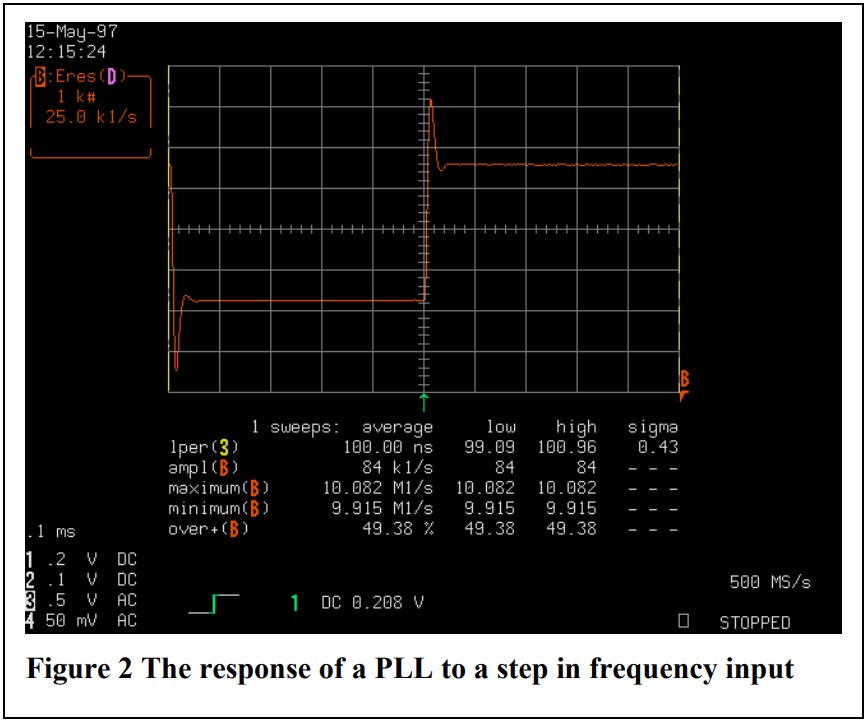

典型的例子 PLL动态测量 响应如图2所示。 该PLL用于频率合成器和显示了对80的响应10MHz中的kHz步进 参考输入。这个电路 捕捉范围约为中心频率的+/- 5%
Cardinal锁相环基础知识
请注意，石英晶振的频率 垂直轴PLL显示a 50 %超调。这稍微欠阻尼响应为a 达成妥协 更快的压摆率容差和 中等捕获范围。
请注意，石英晶振的频率 垂直轴PLL显示a 50 %超调。这稍微欠阻尼响应为a 达成妥协 更快的压摆率容差和 中等捕获范围。
有各种各样的方法 LeCroy示波器可以 用于PLL测量。 现代、高性能 微处理器通常采用 内部PLL用于乘以系统时钟频率。这 制造商指定 最大循环周期 上允许的变化 系统时钟。典型的 规格是 最大抖动小于250° ps峰对峰。自从 PLL的输出不是 重要的是 系统时钟输入满足这一点 规格。

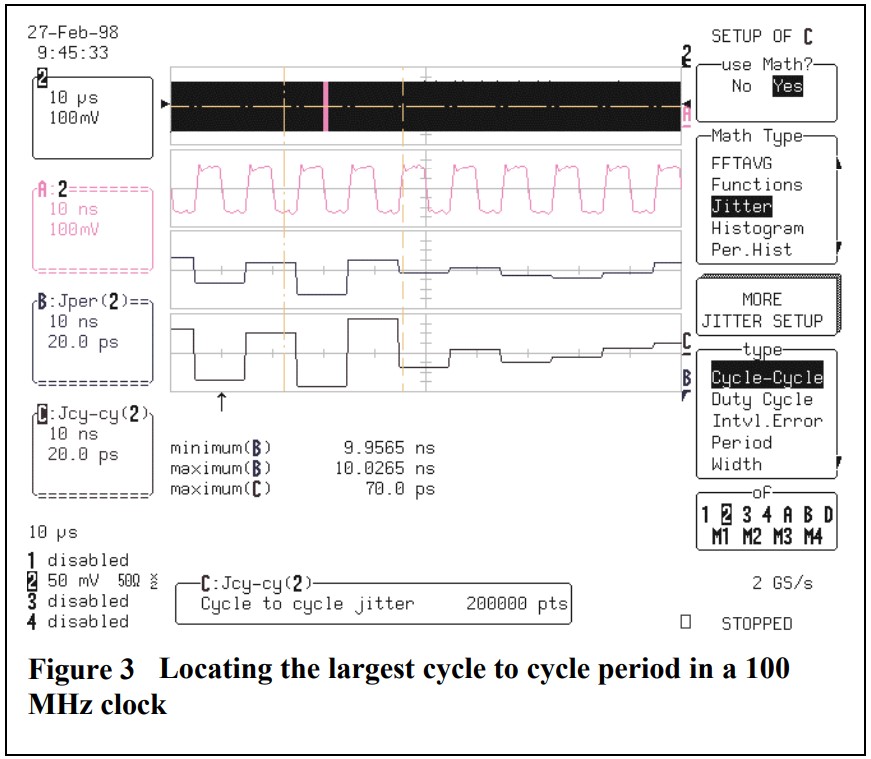

工程师可以 验证系统时钟通过以下方式满足本规范 测量系统时钟 使用抖动跟踪循环来循环。 这如图3所示。 在100 us记录中最大循环周期 差70 ps。这个值 是直接从抖动跟踪周期到周期 轨迹c中的波形。该区域 在垂直参数之间 光标标记最大值。 迹线A是 采集的数据并显示 两个相邻的循环最大差异。 轨迹B是抖动轨迹读取绝对值的周期 的每个周期的周期 时钟波形。贴片石英晶振
如果PLL是可访问的，LeCroy 范围可用于验证 鉴相器的线性度 通过绘制平均值的趋势 输出电平与输入相位的关系 差异。
勒罗伊示波器提供了一个 各种测量 表征相位的工具 锁定循环。抖动和时序分析是以下方面的主要工具 这些精度评估 时基电路。
什么是压控晶振？压控晶振(VCXO)是一种石英晶体振荡器，其振荡效率可以通过红外线加控制电压来改变或调制。它的振荡频率由晶体决定，频率可以通过控制电压在小范围内调节。VCXO多用于锁相技术和频率负反馈调制。通常，控制电压范围为0V至2V或0V至3V。VCXO的调谐范围为100ppm至200ppm。压控晶振主要由石英谐振器、变容二极管和振荡电路组成。其工作原理是通过控制电压来改变变容二极管的电容，从而“拉动”石英谐振器的频率，达到调频的目的。
| 原厂编码 | 品牌 | 系列 | Description描述 |
| CVFSC7 | Cardinal晶振 | CVFSC | OSC VCXO 622.08MHZ CMOS SMD |
| CVFSE7 | Cardinal晶振 | CVFSE | OSC VCXO 622.08MHZ PECL SMD |
| CVFSV7 | Cardinal晶振 | CVFSV | OSC VCXO 622.08MHZ LVDS SMD |
| CV622E9 | Cardinal晶振 | CV622E | OSC VCXO 622.08MHZ PECL SMD |
| CV622V9 | Cardinal晶振 | CV622V | OSC VCXO 622.08MHZ LVDS SMD |
| C3VFSC7 | Cardinal晶振 | C3VFSC | OSC VCXO 311.04MHZ CMOS SMD |
| C3VFSE7 | Cardinal晶振 | C3VFSE | OSC VCXO 311.04MHZ PECL SMD |
| C3VFSV7 | 有源晶振 | C3VFSV | OSC VCXO 311.04MHZ LVDS SMD |
| CFVE-A7BP-155.52TS | Cardinal晶振 | CFVE | OSC VCXO 155.52MHZ LVPECL SMD |
| CFVE-A7BP-156.25TS | Cardinal晶振 | CFVE | OSC VCXO 156.25MHZ LVPECL SMD |
| CFVE-A7BP-212.5TS | Cardinal晶振 | CFVE | OSC VCXO 212.50MHZ LVPECL SMD |
| CFVE-A7BP-311.04TS | Cardinal晶振 | CFVE | OSC VCXO 311.04MHZ LVPECL SMD |
| CFVE-A7BP-622.08TS | Cardinal晶振 | CFVE | OSC VCXO 622.08MHZ LVPECL SMD |
| CFVED-A7BP-155.52TS | Cardinal晶振 | CFVED | OSC VCXO 155.52MHZ LVPECL SMD |
| CFVED-A7BP-156.25TS | Cardinal晶振 | CFVED | OSC VCXO 156.25MHZ LVPECL SMD |
| CFVED-A7BP-212.5TS | Cardinal晶振 | CFVED | OSC VCXO 212.50MHZ LVPECL SMD |
| CFVED-A7BP-311.04TS | Cardinal晶振 | CFVED | OSC VCXO 311.04MHZ LVPECL SMD |
| CFVED-A7BP-622.08TS | Cardinal晶振 | CFVED | OSC VCXO 622.08MHZ LVPECL SMD |
| CFVL-A7BP-155.52TS | Cardinal晶振 | CFVL | OSC VCXO 155.52MHZ LVDS SMD |
| CFVL-A7BP-156.25TS | Cardinal晶振 | CFVL | OSC VCXO 156.25MHZ LVDS SMD |
| CFVL-A7BP-212.5TS | Cardinal晶振 | CFVL | OSC VCXO 212.50MHZ LVDS SMD |
| CFVL-A7BP-311.04TS | Cardinal晶振 | CFVL | OSC VCXO 311.04MHZ LVDS SMD |
| CFVL-A7BP-622.08TS | Cardinal晶振 | CFVL | OSC VCXO 622.08MHZ LVDS SMD |
