了解有源晶振和无源晶振的使用特点,掌握简单区分小妙招
来源：http://www.hneyq.com 作者：亿金电子 2016年12月14
有源晶振和无源晶振相信大家了解了就是我们工厂用户经常说到的自身带有电压的晶体振荡器,而无源晶振则是相反.在了解什么是有源晶振以及无源贴片晶振之后我们应该通过视觉一眼分辨哪个是有源晶振哪个是无源晶振?
业内人士只要拿起晶振就能够区分晶振是否为有源,这是如何做到的呢?很简单首先是从晶振表面印字能够知道,不管是国产晶振还是进口晶振,不管是陶瓷面封装贴片晶振还是金属面封装石英晶振,它都一定会有丝印.
.JPG)

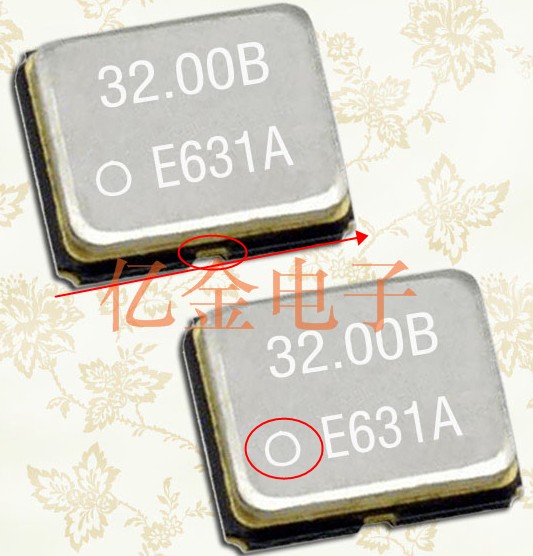

我们就是通过石英晶振上面的丝印能够分辨出来,通常晶振都有两排印字,第一排是一串数字代表频率,第二排位一串英文字母代表的是厂家以及生产编号批次等.这与我们要说的分辨有源晶振和无源贴片晶振有什么关系呢?重点来了,有源晶振第二批印字的第一个字母前面会有一个小圆点,而这个圆点就说明了这是带有电压的石英晶体振荡器,至于为什么要这样去区分了后续亿金电子晶振厂家也会写一篇相关性文章告诉大家.
还有一个区分有源晶振和无源晶振的方法是看外观,普通无源贴片晶振的四条边都是一条线笔直笔直的,而有源晶振的边角很明显是带有一点弧形的平边角,并且有源贴片振荡器的长中间部分带有一点往里凹的样子,这是晶振行业人士大家都知道的一种区分方法,外行人自然是不了解,欢迎有疑惑的朋友咨询深圳亿金电子0755-27876565工作人员.
通过仪器测量也是一种方法,无源SMD晶振的四只贴片脚按对角线的方法测量电阻其中一个对角线是通的且和外壳相通,另一个对角线的电阻是无穷大.而四只贴片脚的有源晶振一般只有小于等于一只贴片脚是和外壳通的,另相同大小的有源晶振一般比无源晶振的重量重一点点,有的厚度也厚一点点.多于四只贴片脚的一般肯定是有源晶振了.
那么有源晶振和无源晶振在使用特点上有什么不同呢?有源晶振不需要DSP的内部振荡器,信号质量好,比较稳定,而且连接方式相对简单（主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可）,不需要复杂的配置电路.
