差分晶振对于很多人来说听是听过,但是一点都不了解具体是什么性质的产品,差分晶振,什么叫差分晶振呢？差分晶振顾名思义就是输出是差分信号的晶振,差分晶振是指输出差分信号使用2种相位彼此完全相反的信号,从而消除了共模噪声,并产生一个更高性能的系统.那么贴片差分晶体具有什么优势可选呢？差分晶振在产品中使用最大的特点又是什么呢？相信很多人还是有很大疑惑的,下面亿金电子就给大家简单的讲解下.
贴片石英差分晶振,差分大致含义也就是要求输出电压小,功耗低,有些要求无穷大,相位衰减相对低等要求称之为差分.相较于普通晶振而言,差分贴片晶振的频率相对都比较高,比如从50MHz起可以做到700MHz,电源电压能够做到2.5V-3.3V之间.
普通石英晶体振荡器使用广泛在各领域都使用的上,通常想的到的智能产品中就会有石英晶振在其中,比如智能家居中使用的遥控装置、数码周边产品、航空器件、安防设备等等.而差分石英晶体不光能够达到普通晶振所达到的功能性,并且更具稳定性、作用更强大.
OSC差分石英晶振、差分石英晶体振荡器具有低电平,低抖动,低功耗等特性.差分晶振作为目前行业中高要求、高技术石英晶体振荡器,具有相位低、损耗低的特点.因此也被称之为“低抖动振荡器,低抖动石英晶振,低相位晶振,低损耗晶振”.差分贴片晶体振荡器使用于产品中能够从容精确地处理'双极'信号,能够很容易地识别小信号,对外部电磁干扰（EMI）是高度免疫的.
随着近年各种网络通信的大容量化及高速化的不断进展,顾客越来越需要能够在构建各种系统时更加保证可靠性能的参考时钟.网络设备对高标准参考时钟的需求尤其突出,要求做为系统性能重要参数的相位抖动具备低抖动特征.因此爱普生贴片差分晶振通常使用于需要超快速性能的网络通信设备中,像我们常见的电话分拨器、10G以太网、网络路由器、光纤通信等等.那么差分晶体振荡器具哪些特点呢？

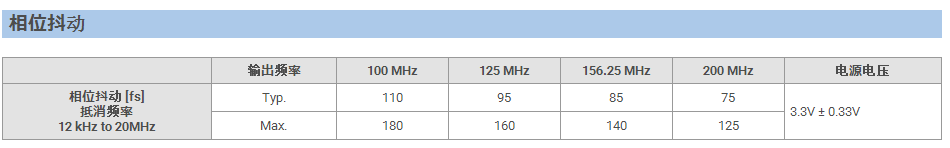

SPXO差分晶振通过使用PLL技术和AT晶体单元来实现宽的频率范围,频率范围相较于贴片晶振可以从73.5 MHz做到700 MHz任意一个频率,其电源电压2.5V~3.3V,功能Output enable (OE),输出LV-PECL或者是LVDS,高质量差分贴片晶体振荡器的裸存温度为-40°C~ +125°C,在使用中的温度范围能够达到-40°C~ +85°C,相位抖动能从0.3ps Max-1ps Max.在电源电压最低时,差分贴片晶体振荡器所需时间只要0秒即可.

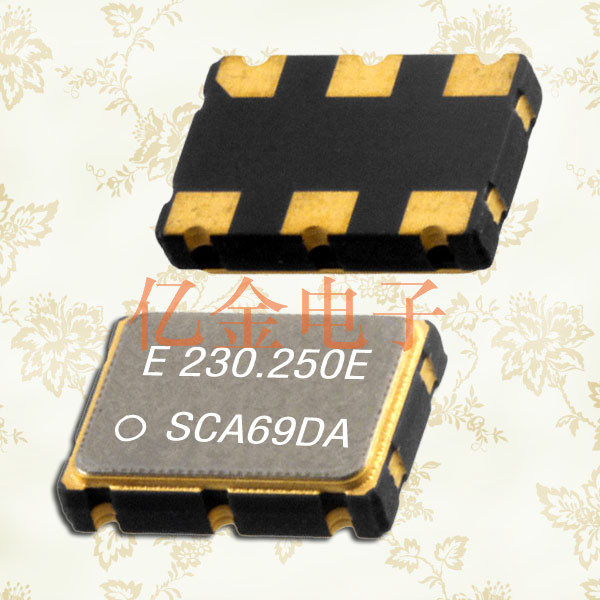

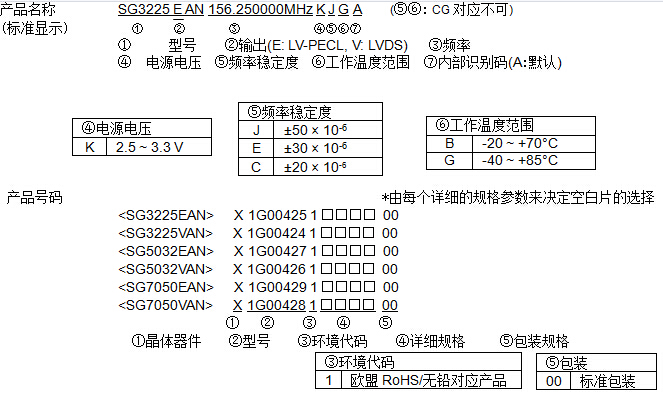

跟随市场需求,日本京瓷晶振品牌、精工爱普生晶振品牌等品牌均有研发生产差分晶体振荡器,常见型号有：SG3225HBN、SG3225EAN、SG5032EAN、SG5032VAN、SG7050EAN、XG5032HA、EG-2121CB、SG-770SCD、SG-770SDD等等,具体可以到亿金http://www.hneyq.com行业动态信息中了解哦.
贴片石英差分晶振,差分大致含义也就是要求输出电压小,功耗低,有些要求无穷大,相位衰减相对低等要求称之为差分.相较于普通晶振而言,差分贴片晶振的频率相对都比较高,比如从50MHz起可以做到700MHz,电源电压能够做到2.5V-3.3V之间.
普通石英晶体振荡器使用广泛在各领域都使用的上,通常想的到的智能产品中就会有石英晶振在其中,比如智能家居中使用的遥控装置、数码周边产品、航空器件、安防设备等等.而差分石英晶体不光能够达到普通晶振所达到的功能性,并且更具稳定性、作用更强大.
OSC差分石英晶振、差分石英晶体振荡器具有低电平,低抖动,低功耗等特性.差分晶振作为目前行业中高要求、高技术石英晶体振荡器,具有相位低、损耗低的特点.因此也被称之为“低抖动振荡器,低抖动石英晶振,低相位晶振,低损耗晶振”.差分贴片晶体振荡器使用于产品中能够从容精确地处理'双极'信号,能够很容易地识别小信号,对外部电磁干扰（EMI）是高度免疫的.
随着近年各种网络通信的大容量化及高速化的不断进展,顾客越来越需要能够在构建各种系统时更加保证可靠性能的参考时钟.网络设备对高标准参考时钟的需求尤其突出,要求做为系统性能重要参数的相位抖动具备低抖动特征.因此爱普生贴片差分晶振通常使用于需要超快速性能的网络通信设备中,像我们常见的电话分拨器、10G以太网、网络路由器、光纤通信等等.那么差分晶体振荡器具哪些特点呢？
SPXO差分晶振通过使用PLL技术和AT晶体单元来实现宽的频率范围,频率范围相较于贴片晶振可以从73.5 MHz做到700 MHz任意一个频率,其电源电压2.5V~3.3V,功能Output enable (OE),输出LV-PECL或者是LVDS,高质量差分贴片晶体振荡器的裸存温度为-40°C~ +125°C,在使用中的温度范围能够达到-40°C~ +85°C,相位抖动能从0.3ps Max-1ps Max.在电源电压最低时,差分贴片晶体振荡器所需时间只要0秒即可.
跟随市场需求,日本京瓷晶振品牌、精工爱普生晶振品牌等品牌均有研发生产差分晶体振荡器,常见型号有：SG3225HBN、SG3225EAN、SG5032EAN、SG5032VAN、SG7050EAN、XG5032HA、EG-2121CB、SG-770SCD、SG-770SDD等等,具体可以到亿金http://www.hneyq.com行业动态信息中了解哦.
