村田开发生产世界上最小的SAW双工器/滤波器
来源：http://www.hneyq.com 作者：亿金电子 2019年07月16
村田开发生产世界上最小的SAW双工器/滤波器,有助于实现更密集的电路设计和增强智能手机功能.
村田制作所(总公司：京都长堀市,董事会主席兼总裁：村田恒雄)开发并开始批量生产世界上最小的*1 SAW *2双工器*3-SAYAV系列,SAYARV系列和SAYAP系列; 和SAW滤波器-SAFFW系列.
*1基于内部研究,截至2019年6月底.
*2沿材料表面传播的声波(SAW：Surface Acoustic Wave).
*3允许发射器和接收器共用天线同时以电子方式分离发送和接收线路的设备.
智能手机性能的稳步提升推动了对更紧凑电子元件的需求.特别是,迫切需要能够以特定频率发送和接收信号的较小SAW设备.为了支持多频段操作,特定区域的中级智能手机使用14或15个SAW设备,而具有全球兼容性的优质型号可以采用多达30到40个SAW设备.通过充分修改芯片设计和封装方法,利用自己的专有设计和小型化技术,村田制作所开发的SAW滤波器与SAW双工器具有与传统产品相同或更高的特性,同时实现了世界上最小的尺寸.
村田SAW滤波器与SAW双工器的主要特点如下：
世界上尺寸最小的SAW器件支持700MHz至2.6GHz频段的SAYAV系列,SAYRV系列和SAYAP系列SAW双工器采用1.6mmx1.2mm(长x宽)外形封装,SAFFW系列SAW滤波器采用0.9mmx0.7mm(长x宽)外形尺寸,使双工器大约.24％和过滤器约比传统型号小37％*4.这使得电子电路上的安装面积显着减小,并有助于高密度电路设计.
*4与1.8mmx1.4mm SAW双工器和1.1mmx0.9mm SAW滤波器

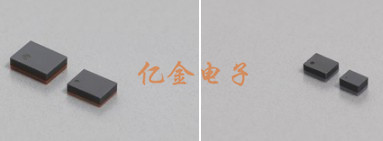

左：新的SAW双工器 左：新的SAW滤波器
右图：传统的SAW双工器 右：常规SAW滤波器
实现与传统产品相同或更优的特性
通过利用自身的设计和小型化技术,村田晶振集团实现了卓越的特性,同时最大限度地减少了与尺寸减小相关的特性劣化.该滤波器具有与传统滤波器相同或更高的传输*5和隔离特性*6.它们也是首批实现更高功率耐久性的产品之一,可满足未来智能手机所需的更高功率要求,从开发用于第5代移动通信系统(5G)开始.
*5天线与发送/接收电路之间的传输损耗程度
*6双工器中用于发送和接收的滤波功能的特性
A覆盖主要频带的阵容,该阵容包括与标准化组织3GPP*7定义的频带分类标准的主要频带兼容的SAW滤波器.
阵容和支持的频段
*7第三代合作伙伴计划(First Generation Partnership Project)的首字母缩写,这是一个研究和开发3G及以后移动通信系统标准规范的标准组织.
村田制作所将扩大SAW双工器以及SAW声表面滤波器阵容,以支持700MHz至2.6GHz之间的主要通信频段.该公司还在开发兼容低于6GHz和3GHz至6GHz频段的产品,预计将用于5G.村田制作所将继续开发满足市场和客户需求的小型产品,以节省电子电路板的空间,促进高密度电路设计.
其他技术信息
在基于第4代移动通信系统(4G)的通信环境中,智能手机需要支持的频带范围已经增加,而旨在提高通信质量的新无线技术(如载波聚合*8和MIMO*9)已经增加发达.此外,5G的全面采用预计将导致更复杂的RF电路,这将在传输和接收器中发挥作用.
该产品是配备单个双工器或滤波器功能的分立器件.需要与大量频带兼容的高级智能手机型号采用小型模块,这些小型模块在单个紧凑型封装中包含对应于不同频带的多个SAW设备以及各类石英晶体,贴片晶振.未来,村田制作所将通过利用产品开发中采用的专有设计和小型化技术,进一步缩小这些模块的尺寸.
*8通过将多个载波组合成一个数据信道来提高通信速度的技术
*9多输入多输出的首字母缩略词MIMO通过采用多个发送和接收天线来提高通信速度.
村田制作所(总公司：京都长堀市,董事会主席兼总裁：村田恒雄)开发并开始批量生产世界上最小的*1 SAW *2双工器*3-SAYAV系列,SAYARV系列和SAYAP系列; 和SAW滤波器-SAFFW系列.
*1基于内部研究,截至2019年6月底.
*2沿材料表面传播的声波(SAW：Surface Acoustic Wave).
*3允许发射器和接收器共用天线同时以电子方式分离发送和接收线路的设备.
村田SAW滤波器与SAW双工器的主要特点如下：
世界上尺寸最小的SAW器件支持700MHz至2.6GHz频段的SAYAV系列,SAYRV系列和SAYAP系列SAW双工器采用1.6mmx1.2mm(长x宽)外形封装,SAFFW系列SAW滤波器采用0.9mmx0.7mm(长x宽)外形尺寸,使双工器大约.24％和过滤器约比传统型号小37％*4.这使得电子电路上的安装面积显着减小,并有助于高密度电路设计.
*4与1.8mmx1.4mm SAW双工器和1.1mmx0.9mm SAW滤波器
相比分别对比新型和传统型号
左：新的SAW双工器 左：新的SAW滤波器
右图：传统的SAW双工器 右：常规SAW滤波器
通过利用自身的设计和小型化技术,村田晶振集团实现了卓越的特性,同时最大限度地减少了与尺寸减小相关的特性劣化.该滤波器具有与传统滤波器相同或更高的传输*5和隔离特性*6.它们也是首批实现更高功率耐久性的产品之一,可满足未来智能手机所需的更高功率要求,从开发用于第5代移动通信系统(5G)开始.
*5天线与发送/接收电路之间的传输损耗程度
*6双工器中用于发送和接收的滤波功能的特性
A覆盖主要频带的阵容,该阵容包括与标准化组织3GPP*7定义的频带分类标准的主要频带兼容的SAW滤波器.
阵容和支持的频段
| SAW双工器 | SAW滤波器 | ||
| 带 | P/N | 带 | P/N |
| 1 | SAYAV1G95BA0F0A | 1 | SAFFW2G14AA0E0A |
| 2 | SAYAP1G88BA0C0A | 2 | SAFFW1G96AA0E0A |
| 3 | SAYRV1G74BC0C0A | 3 | SAFFW1G84AA0E0A |
| 五 | SAYRV836MBA0F0A | 五 | SAFFW881MAA0E0A |
| 7 | SAYRV2G53BA0E0A | 7 | SAFFW2G65AA0E0A |
| 8 | SAYRV897MBA0C0A | 8 | SAFFW942MAA0E0A |
| 20 | SAYAP806MBA0C0A | 40 | SAFFW2G35AA0E0A |
| 41 | SAFFW2G59AA1E0A | ||
| GNSS | SAFFW1G56AA0E0A | ||
| ISM2.4GHz | SAFFW2G45MA0E0A | ||
村田制作所将扩大SAW双工器以及SAW声表面滤波器阵容,以支持700MHz至2.6GHz之间的主要通信频段.该公司还在开发兼容低于6GHz和3GHz至6GHz频段的产品,预计将用于5G.村田制作所将继续开发满足市场和客户需求的小型产品,以节省电子电路板的空间,促进高密度电路设计.
其他技术信息
在基于第4代移动通信系统(4G)的通信环境中,智能手机需要支持的频带范围已经增加,而旨在提高通信质量的新无线技术(如载波聚合*8和MIMO*9)已经增加发达.此外,5G的全面采用预计将导致更复杂的RF电路,这将在传输和接收器中发挥作用.
该产品是配备单个双工器或滤波器功能的分立器件.需要与大量频带兼容的高级智能手机型号采用小型模块,这些小型模块在单个紧凑型封装中包含对应于不同频带的多个SAW设备以及各类石英晶体,贴片晶振.未来,村田制作所将通过利用产品开发中采用的专有设计和小型化技术,进一步缩小这些模块的尺寸.
*8通过将多个载波组合成一个数据信道来提高通信速度的技术
*9多输入多输出的首字母缩略词MIMO通过采用多个发送和接收天线来提高通信速度.
