陶瓷晶振是属于压电材料频率元件,材料一般分为压电陶瓷材料,和压电石英材料,陶瓷晶振别名又叫陶振在中国晶振厂家经常这样叫法,它是利用陶瓷经过高温烧制成的产品根据他内部的芯片采用的"压电陶瓷芯片材料"而得名,里面有一片很薄的压电晶片,说到陶瓷给人的感觉就是很大体积的工艺品,在这里却不是陶瓷晶振属于小体积元件,在制作过程中体积很难达到一致或多或少都会有一点点差异,虽然这样但不影响性能频率精度按照国际通用标准表示为千分之三和千分之五所以都可以放心所用.
      要制造出一款完好的成品也是一件很高难度的技术,亿金属于专业晶振生产厂家所生产出来的产品全部在密封恒温条件下进行,所有器件的每一道工序,都会严格检测把关.从晶片调频,到清洗,筛选都必须要经过品质主管等管理人员的确定,一直到产品出厂,到最后贴上标签为止.用过陶瓷谐振器的客户知道晶振上面印字都是油墨印字,它不像石英晶振那样有激光印字.因为陶瓷不能激烈撞击和雕刻里面压电晶片易啐,因此大部分都是用油墨印字有些客户可能会问印字为什么会有大有小,这种情况是很正常的因为陶瓷原料是地球原有的大量资源黏土经过淬取而成.而粘土的性质具韧性，常温遇水可塑，微干可雕，全干可磨,所以当油墨印上去的时候,油墨汁会多少渗透到陶瓷面,这个是很难控制的.为了达到印字相同粗细亿金电子生产出的晶振在印字时采用自动的高温设备以及自动打标机,有效提高了印字粗细统一问题.
      陶瓷谐振器在试验过程中也要达到非常之精确,一.试验条件高度100cm向水泥地面自由跌落10次.要求电性能满足2-1∽2-4的规定,外观无可见损伤.二.陶瓷晶振振动试验条件,振动频率10Hz∽55Hz,振幅1.5mm,三方向,每一方向扫频循环5次.要求电性能满足2.1∽2.4的规定,外观无机械损伤.三.引线强度,试验条件沿引线方向施加10N力,持续时间10S.要求电性能满足2.1∽2.4的规定,引线无松动,脱落现象.四.耐焊接热,试验条件 将引线浸入260℃±5℃的焊锡槽中,浸入深度至引线根部2mm处,时间10S±1S,在室温条件下恢复24±2小时后进行测量.要求电性能满足2.1∽2.4的规定,外观无可见损伤.五.可焊性试验条件将引线浸入230℃±5℃的焊锡槽中,浸入深度至引线根部2mm处,时间5S±1S.要求 焊锡良好覆盖的面积应不少于浸锡面积的95%.六.高温试验,试验条件温度85℃±2℃,时间96小时,在室温条件下恢复24±2小时后进行测量.要求电性能满足2.1∽2.4的规定.七.低温试验,试验条件温度-25℃±2℃,时间96小时,在室温条件下恢复24±2小时后进行测量.陶瓷晶振要求电性能满足2.1∽2.4的规定.八.恒定湿热,试验条件 温度40℃±2℃,相对温度90%∽95%,时间96小时,在室温条件下恢复24小时后进行测量.陶瓷晶振要求电性能满足2.1∽2.4的规定.九.温度变化试验,试验条件试验温度-20℃.+80℃,转换时间2-3min,循环次数5次,在室温条件下恢复24小时后进行测量.要求电性能满足2.1∽2.4的规定.

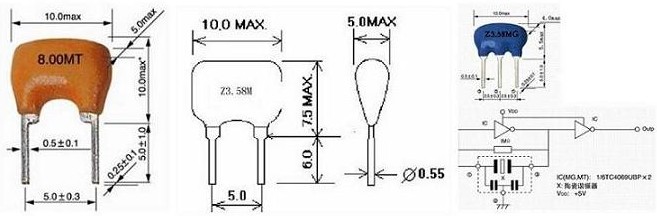

        经过公司长期开发研究,现在大部分频点亿金均已量产,并且长期备有现货,频点多元化,多种款型,型号,体积,封装,引进插件以及贴片模式供客户选用.本公司所有生产的陶瓷晶振均经过严格宽温度范围内和长期老化试验,确保客户在使用过程中保持稳定. 该中频陶瓷谐振器系列由固定,调谐,固态器件组成,该陶瓷振荡子尺寸小,重量轻,具有卓越的抗振性能.为了该陶瓷振荡子系列产品在电路中使用稳定,产品都要求严格做过各项验证,在线路中适合各款型IC可构成免调整振荡电路.成熟的产品被广泛应用家用电器,通信设备,儿童游戏等系列电子产品中.
