分析石英晶体谐振器工作电路与原理
来源：http://www.hneyq.com 作者：yijindz 2012年05月26
石英晶振就是用石英材料做成的石英晶体谐振器，现在称之为晶振，起产生频率的作用，具有稳定，抗干扰性能良好的特点，广泛应用于各种电子消费产品中。

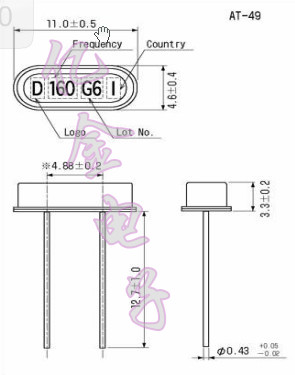

石英晶振，有天然的也有人造的是一种重要的压电晶体材料，晶振本身并非振荡器，它只有借助于有源激励和无源电抗网络才可产生振荡，石英水晶振子是振荡器中的重要元件，晶体的频率（基频或n次谐波频率）及其温度特性在很大程度上取决于其切割取向，石英晶体谐振器属于（金属壳）封装，使用时只要在石英晶体振子板极上施加交变电压，就会使晶片产生机械变形振动，此现象称压电效应，当外加电压频率等于晶体谐振器固有频率时，就会发生压电谐振从面导致机械变形振幅突然增大。.jpg)
与多属板之间的静电电容：L 、C 为压电谐振的等效参量：R 为振动磨擦损耗的等效电阻。石英晶体谐振器存在一个串联谐振频率fos(1/2π），同时也存在一个并联谐振频率fop(1/2π)。由于Co C，fop与fop之间之差值很小，并且R ωOL，R 1/ωOL，所以谐振电路的品质因数Q非常高（可达数百万），从而使石英晶体谐振器组成的振荡器频率稳定度十分高，可达10-12/日，石英晶体振荡器可分串联型和并联型两种。用石英晶体谐振器及其等效电路，取代LC振荡器中构成谐振回路的电感（L）和电容（C）元件，则很容易理解晶体振荡器工作原理。
石英晶振，有天然的也有人造的是一种重要的压电晶体材料，晶振本身并非振荡器，它只有借助于有源激励和无源电抗网络才可产生振荡，石英水晶振子是振荡器中的重要元件，晶体的频率（基频或n次谐波频率）及其温度特性在很大程度上取决于其切割取向，石英晶体谐振器属于（金属壳）封装，使用时只要在石英晶体振子板极上施加交变电压，就会使晶片产生机械变形振动，此现象称压电效应，当外加电压频率等于晶体谐振器固有频率时，就会发生压电谐振从面导致机械变形振幅突然增大。
与多属板之间的静电电容：L 、C 为压电谐振的等效参量：R 为振动磨擦损耗的等效电阻。石英晶体谐振器存在一个串联谐振频率fos(1/2π），同时也存在一个并联谐振频率fop(1/2π)。由于Co C，fop与fop之间之差值很小，并且R ωOL，R 1/ωOL，所以谐振电路的品质因数Q非常高（可达数百万），从而使石英晶体谐振器组成的振荡器频率稳定度十分高，可达10-12/日，石英晶体振荡器可分串联型和并联型两种。用石英晶体谐振器及其等效电路，取代LC振荡器中构成谐振回路的电感（L）和电容（C）元件，则很容易理解晶体振荡器工作原理。
