声表是一种神奇的机械波
来源：http://www.hneyq.com 作者：yijindz 2012年12月05
电视机上用到的滤波器通常有人称，声表，声表面波，声表面滤波器，声表面波是一种神奇的机械波，利用电子元器件压电原理的压电特性输入与输出转换器，可将电波输入信号转换成机械能，经过一系列的处理后供与无杂音电的信号源，大大提高讯号音质利用这一特点智能功能下的产品大都配与滤波器,特别是北美市场上3G手机必需要的产品，当然其它具有收音功能的产品也有用到MP3,GPS手机,电视机,卫星通讯等等。
声表滤波器从字面上理解就是把不需要的频率段滤除，无聊时陪着我们的收音机音质能那么清晰就是利用了这一功能，从仔细里的说就是衬底上有同等波长有效信号做为压电体，当无线电波通过滤波器时，杂音就会在这里被滤除掉，不过声表沿着晶体表面进行时在垂直晶体表面能量会逐渐衰减，当超过一个波长深度时能量密度下降到表面的十分之一，这是该产品需要改进的地方因为这样也兼备着一个优点，就是能量能够集中于表层由于这种特性使得声表滤波器元件可以很简单的运用其能量。

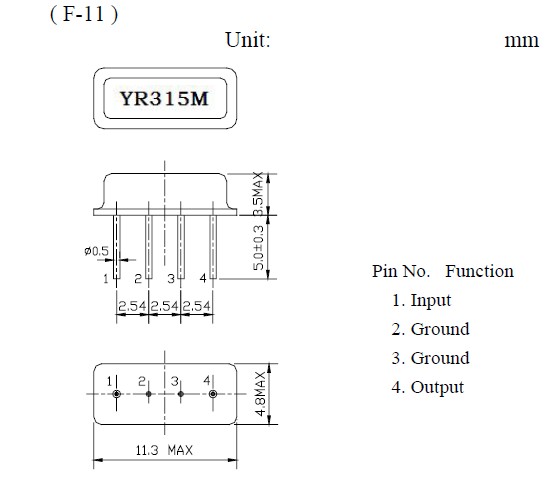

声表规格3脚长方体形D-11纽扣式3个脚TO-39长方体式4脚F-11,插件三个脚体积8.0*8.0mm,排形F11规格体积8.36*3.45mm这样的规格有三个脚也有四个脚五个脚一排,扭扣形有三个脚和五个脚体积9.5*3.3mm,贴片有四个脚和三个脚体积3.0*3.0mm 5.0*3.5mm频率比较常用的也有很多种（R315M,R418M,R433M,R310M,F480,L38,L3811,L2955)中心频率从105MHZ~1000MHZ贴片型中心频率从300MHZ~915MHZ这些频率都广泛用于电视系统，移动系统，报警系统等领域，随着市场的需求大量电子产品体积小型化滤波器也新推出外形尺寸1.5mm×1.3mm简称1513覆盖面积为1.95mm2体积小，性能稳定电路简单成本低现在很多手机客户0.8mm厚的都选用这款小体积声表面波。
滤波器并不是那么复杂它也有相对较简单的工作方式，可以利用换能器来直接激发声表面滤波器，这种换能器也要是叉能的才起这样的作用，因为它是由3000左右的铝薄膜经过光蚀刻技术成型的压电单晶材料做基板表面，当有信号电压外加输入换能器正负电极上时在每对叉指之间就会建立电场，这样一来基板就会受到电声的作用产生耦合振动来激发声表面波，滤波器效率最大时叉指间的距离和波长同等。
声表滤波器从字面上理解就是把不需要的频率段滤除，无聊时陪着我们的收音机音质能那么清晰就是利用了这一功能，从仔细里的说就是衬底上有同等波长有效信号做为压电体，当无线电波通过滤波器时，杂音就会在这里被滤除掉，不过声表沿着晶体表面进行时在垂直晶体表面能量会逐渐衰减，当超过一个波长深度时能量密度下降到表面的十分之一，这是该产品需要改进的地方因为这样也兼备着一个优点，就是能量能够集中于表层由于这种特性使得声表滤波器元件可以很简单的运用其能量。
声表规格3脚长方体形D-11纽扣式3个脚TO-39长方体式4脚F-11,插件三个脚体积8.0*8.0mm,排形F11规格体积8.36*3.45mm这样的规格有三个脚也有四个脚五个脚一排,扭扣形有三个脚和五个脚体积9.5*3.3mm,贴片有四个脚和三个脚体积3.0*3.0mm 5.0*3.5mm频率比较常用的也有很多种（R315M,R418M,R433M,R310M,F480,L38,L3811,L2955)中心频率从105MHZ~1000MHZ贴片型中心频率从300MHZ~915MHZ这些频率都广泛用于电视系统，移动系统，报警系统等领域，随着市场的需求大量电子产品体积小型化滤波器也新推出外形尺寸1.5mm×1.3mm简称1513覆盖面积为1.95mm2体积小，性能稳定电路简单成本低现在很多手机客户0.8mm厚的都选用这款小体积声表面波。滤波器并不是那么复杂它也有相对较简单的工作方式，可以利用换能器来直接激发声表面滤波器，这种换能器也要是叉能的才起这样的作用，因为它是由3000左右的铝薄膜经过光蚀刻技术成型的压电单晶材料做基板表面，当有信号电压外加输入换能器正负电极上时在每对叉指之间就会建立电场，这样一来基板就会受到电声的作用产生耦合振动来激发声表面波，滤波器效率最大时叉指间的距离和波长同等。
