爱普生厂家有关声表面滤波器/谐振器工作介绍

来源：http://www.hneyq.com 作者：dzyijin 2015年08月15

声表面滤波器(看到)是一种声波沿表面传播的弹性基质,振幅的衰减指数与衬底深度.锯可以生成和检测到一个叉指式换能器(IDT)压电衬底.看到的频率(f)可以发现公式f = V /??哪里IDT时期,V波的速度.看到的传输速度随衬底材料.例如,削减在圣看到石英的速度大约是3100米/秒.看到设备的最佳频率范围从10 mhz到2 ghz.的上限和下限的可用频率看到设备是由精细图案分辨率,和设备的尺寸和规格.

看到横向滤波器和谐振器.(横向过滤器配有输入和输出IDT利用锯的传播,而谐振器配有反射器两侧的IDT利用energy-trapping看到.)声表面波谐振器是由一个或两个端口.单端看到谐振器与反映单个IDT数组的两侧,导致有效的反映.后生成的踊跃参与,看到被困两反射镜.这个建设提供高品质因数共振.一个两口谐振器一双idt两侧是两个反射镜,导致类似的高品质因数单端谐振器的谐振.因为一个两口谐振器是一个低的插入损失一个非常狭窄的带宽的带通滤波器,它可以很容易被用来形成一个振荡电路,通过建立单级放大器的反馈循环.因此,一个两口谐振器通常用于单端谐振器.特别值得一提的是,这样一个两口谐振器展示了它的真正价值在高频电路使用.一个两口的谐振器的相位条件对振荡随振荡电路使用.因此为两口看到谐振器发送一个购买订单时,请注明相移值(180 fl <脂肪肝或0 <)标称频率.

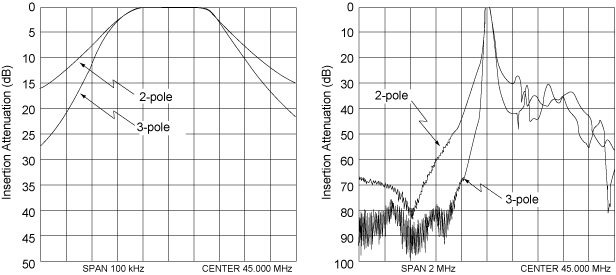

看到过滤器分为两种类型:一是横向看到过滤器适用于宽频带特性,和另一个是谐振器滤波器适合狭窄和中间带低损耗特性.看到横向滤波器配备了输入和输出踊跃参与.输入生成的IDT,看到沿衬底表面检测到输出踊跃参与.看到横向滤波器的频率响应的特点是切趾法的踊跃参与,这样可以获得所需的响应而不必调整终端阻抗.一种类型的过滤器是一个双重模式看到过滤器(DMS),利用声学耦合两个踊跃参与.dms分为两种类型:一是横向耦合的双模式看到(tdm)过滤器,有两个idt放置在一个亲密和并行配置在一个衬底.另一个是纵向耦合双模式看到(ldm)过滤器,有两个idt在纵向配置放在一个substrate.Aldm实现更广泛的通频带和更低的插入比tdm阻抗。

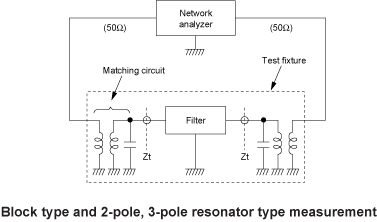

ldm的模式配置过滤器是几乎一样的两口的声表面波谐振器.然而,两口的声表面波谐振器是为了抑制高阶共振模式,和只使用第一共振模式.另一方面,ldm的过滤器,1日模式和第二模式被设计成用于生成大响应.梯形看到过滤器也被开发成另一种类型的谐振器滤波器,一个梯形看到滤波器由一个带通滤波器连接几个孔看见谐振器进梯子配置.梯子型看到滤波器可以实现必要的过滤特性的选择看到IDT的数量和每个IDT的共振频率,等等.看到的最佳材料衬底选择从不同的材料来实现请求的特征.水晶用于看到谐振器和窄带看到过滤器,需要频率stabililty,因其良好的温度特性.另一方面,材料,如LiTaO3和酸锂用于宽频带过滤器,因为他们的高机电耦合系数.通过这种方式,我们可以使用最好的材料来满足客户的需求在我们的滤波器设计.

正在载入评论数据...

上一篇：台湾百利通*亚陶石英晶振新产品上市

下一篇：石英晶振温度出现偏差现象

此文关键字：声表滤波器谐振器
