认知石英晶振与外接电容的关系

来源：http://www.hneyq.com 作者：yijindz 2013年12月10

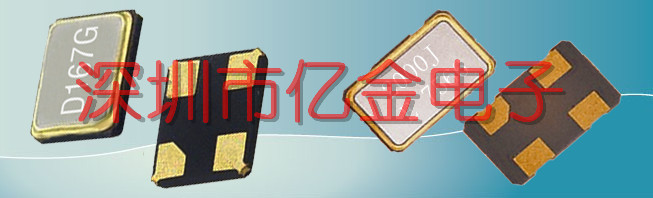

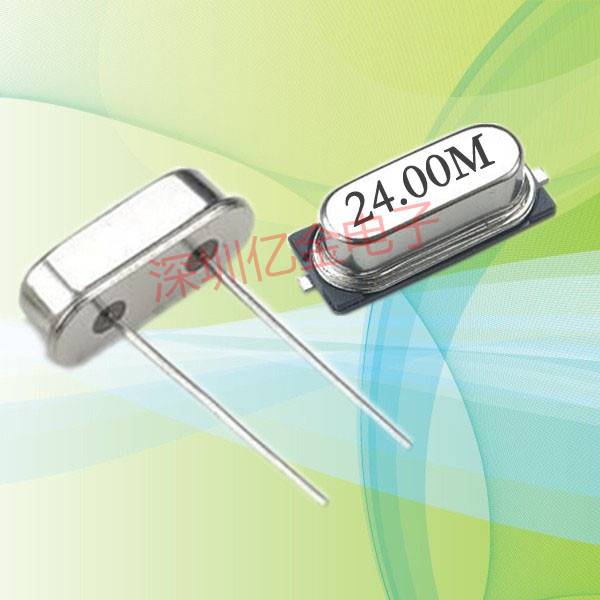

众所周知的,对晶振有所了解的人首先对其的要求就是参数要求.符合晶振参数的要求才能找到合适产品的晶振.晶振也即是石英晶体谐振器,是一种高稳定度和高精度的振荡器.它被广泛地运用到不同的电子产品中,在电子元器件中也算是比较畅销的一种产品.晶振又分为石英晶振和陶瓷晶振,针对外形而言,晶振有分为插件晶振和贴片晶振;而石英晶振又可分为有源晶振和无源晶振.在对晶振的参数要求中若有带电压,那么就是有源晶振,无电压就是普通晶体——无源晶振,这是一般区分它们的区别.晶振的参数要求对采购商来说一般也就是：尺寸、频率、负载电容、温度还有调整频差.而且这些都是最基本的,每个晶振都会有的参数.其中负载电容是指晶振需要正常震荡所需要的电容.而当晶振在使用的时候,石英晶振接到的振荡电路上的电容不符合晶振的负载电容的要求时,其震荡电路所出的频率也会和晶振所标的频率有所不同.这是晶振的负载电容工作的原理,也是对晶振来说不可忽视的一个参数.
可能很多人都不知道其实在产品中,晶振的使用和外接电容是有所影响的.那么什么是外接电容呢?在单片机晶振上的两个电容就是晶振的外接电容;外接电容分为启动电容和运行电容,它们分别接在晶振的对地和两个脚上的电容.对石英晶振有所影响的外接电容怎么选择呢?亿金电子来为大家解决难题.

在选择外接电容的时候是按晶振生产商提供的晶振要求选值的,一般使用外接电容是为了使晶振两端的等效电容等于或接近负载电容.所以外接电容会对晶振的谐振频率和输出幅度有所影响.而要求高的电子产品则还需要考虑到IC的输入端的对地电容.晶振的负载电容中在石英晶振的两脚上和对地的电容的集成电路,其接法有两种:
一:并联在晶振上;
二:串联在晶振上.
其中第二种比较常用.然而内部电容的经验值最多相差3~5pf,两个电容的取值都是一样的.确切地说是相差不大的,若是两个电容的取值相差太大,那么就是导致谐振的不平衡,结果就会使晶振容易停振或者干脆不起振.这里亿金电子普科一下,一般的晶振两端所接的电容是我们所要求的负载电容的两倍,这样并联起来就会接近了负载电容.是不是感觉又学到了一点小知识?接下来我们从石英晶体谐振器的选择首先要考虑什么要素呢?亿金电子统一归纳为以下几点：

激励功率;
温度特性;
谐振频点;
负载电容;
长期稳定性.

简而言之,晶振的正常工作不仅仅是收到外接电容的影响,它与外接电容的关系如上所诉是非常密切的,当然选择石英晶振也有其他的要素的考虑要素.但对于外接电容的选择相信大家都有所认知了,是的,是要根据晶振供应商所提供的数值来选择,而外接电容值则是越低越好.亿金电子温馨提示:过多地驱动晶振会使晶振渐渐地损耗减少接触电镀,并且引起频率上升,频率偏移,加速老化等一系列的问题.那么解决的方法是什么呢?我们都知晓电容指偏大利于振荡器的稳定性,但与此同时会加大起振的时间,这里就需要串联电阻的帮助了,串联电阻一般是用来防止晶体被过多的驱动.正确地认知石英晶振与外接电容的关系也是有利于选择晶振的,至少我们对晶振的了解范围又增加到了一定地程度,让我们离晶振又更近一步.
