石英晶体振荡器在板子上的安装方式和在工作过程中受到的影响.
来源：http://www.hneyq.com 作者： 2015年08月03

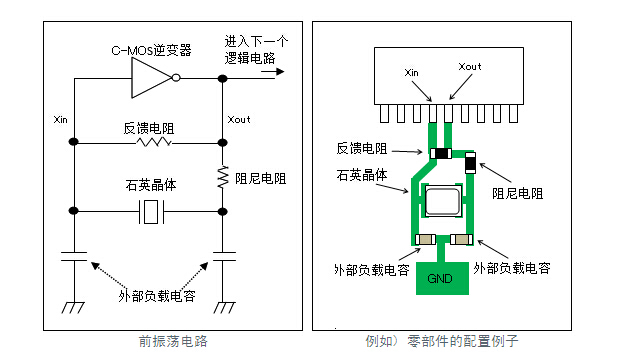

石英晶体振荡器在板子上的安装方式和在工作过程中受到的影响.石英晶体振荡器PCB板上对振荡电路中信号图案长度应尽可能短,尽可能减少杂散电容/电感.不应在振荡电路中使用插孔,否则会引起很大的EMI.当振荡器在工作过程中会有这样一个情况在影响电路,接地或是信号通道不应置于多层电路板的中间层,从而与振荡电路重叠,因为这样一来,地面和振荡电路间的杂散电容将会增加.杂散电容增大可能会造成振荡裕量不足,从而造成振荡停止.信号通道靠近C-MOS逆变器输入端,会因放大波形噪音而产生EMI.如果为电屏蔽安排了接地区域，要放置在振荡电路板背面。将接地图案放置在中间层，会使振荡裕量出现上述情况,那么现在就在晶体振荡器工作过程中受到的影响。围绕振荡电路的接地图案不应靠近振荡电路，以防止产生较大的杂散电容.
.jpg)
.jpg)
一个生产商要注意这些事项:很多产品在确认好的各种器件后,都是要将小零件安装到板子上,但是根据不同产品的设置安装的方式都不一样,在我们平常的客户里面也有很多会叫我们帮他看一下什么安装方式好,在这里我们就帮大家介绍一下;在安装晶体谐振器时,推荐的方法是使用具有光学定位功能的机械,以防止机械应力过大.在进行批量生产前,请确保使用贴片机进行评估.请不要使用利用机械定位的贴片机.还有就是在焊接的这种方法中通过回流焊接来焊接晶体谐振器.
一个生产商要注意这些事项:很多产品在确认好的各种器件后,都是要将小零件安装到板子上,但是根据不同产品的设置安装的方式都不一样,在我们平常的客户里面也有很多会叫我们帮他看一下什么安装方式好,在这里我们就帮大家介绍一下;在安装晶体谐振器时,推荐的方法是使用具有光学定位功能的机械,以防止机械应力过大.在进行批量生产前,请确保使用贴片机进行评估.请不要使用利用机械定位的贴片机.还有就是在焊接的这种方法中通过回流焊接来焊接晶体谐振器.
| 焊接方法 | 焊接情况下应注意的条件：（Sn-3.0Ag-0.5Cu）；焊膏的厚度一般标准为：0.10~0.15mm |
| 焊剂注意 | 只能使用树脂基焊剂,不能使用水溶性焊剂. |

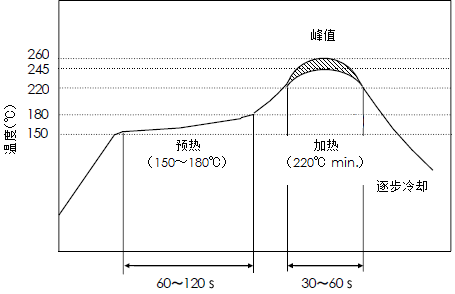

| 程度 | 标准焊接曲线范围 |
| 预热 | 150~180摄氏度 60~120秒 |
| 加热 | 最低220摄氏度 30~60秒 |
| 峰值温度 | 最低245摄氏度 最高260 最长5秒 |
