具有差分输出的Q-Tech超小型温度补偿晶振QTCT236系列
来源：http://www.hneyq.com 作者：亿金电子 2019年06月19
Q-Tech晶振是欧美品牌中的技术领导者,拥有先进的生产技术以及领先的高端仪器设备,为广大用户提供了无数优异的石英贴片晶振,SMD晶体,有源晶体振荡器等产品.接下来的文章中我们将介绍具有差分输出的Q-Tech超小型温度补偿晶振QTCT236系列.
通常为了满足不同行业对于TCXO温补晶振的使用需求,可提供2016,2520,3225,5032,7050等多种封装尺寸.而Q-Tech晶振公司所推出的超小型温度补偿晶振QTCT236系列采用2.5x3.2mm尺寸,可提供10M~250MHZ宽频率范围,输出为CMOS,也提供超小型封装的新频率范围10M~1.5GHz具有LVDS或LV-PECL差分输出.
描述
具有差分输出的Q-Tech超小型温度补偿晶振QTCT236系列,采用薄型陶瓷制成带镀金接触的封装,具有超小体积,超轻薄,重量仅有0.025克.
特征
•ECCN：EAR99
•CMOS频率范围从10.000MHz到250.000MHz
•差分频率范围从10.000MHz到1.500GHz
•Q-Tech振荡器小尺寸小,占用电路空间少
•CMOS,LVDS或LVPECL多种输出
•2.5和3.3Vdc电源电压
•工作温度-40ºC至+85ºC高温
•卷带包装,可使用自动贴片机,高效率
•符合MIL-PRF-55310的军事筛选测试
•符合MIL-STD-883,方法2002,条件B（1,500g峰值,0.5ms脉冲）
•无铅无害,符合国际RoHS标准
•低相位抖动-在12kHz至20MHz偏移下典型值为0.8ps RMS
应用
•旨在满足当今低压要求应用,千兆以太网,光纤通道,SONET,微处理器/DSP/FPGAS,宽带接入,智能电网等.
其他选项
符合MIL-PRF55310标准的热焊锡浸渍Sn60/Pb40规格如有更改,恕不另行通知.
Q-Tech温补晶振代码标识

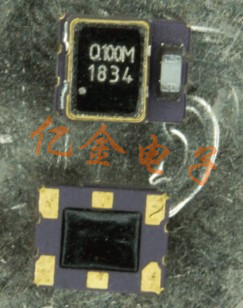

第1行:Q(Q-Tech),100M(频率4个字符,用作小数点的字母.M用于MHz,G用于GHz.)
第2行:YYWW(年/周格式的日期代码)
点表示针1的角
频率标记示例：
•Q100M=100MHz•Q10M0=10.0MHz
•Q1G50=1.50GHz
•Q1G00=1.00GHz
