Q-SC32S0321070CAAF新增电压功能成为SH-32S晶体振荡器
来源：http://www.hneyq.com 作者：亿金电子 2019年10月15

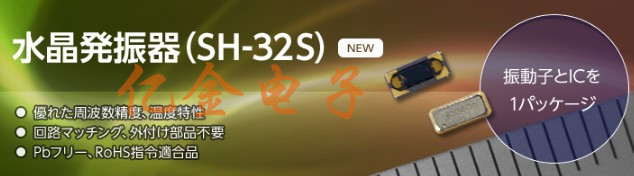

一直以来精工都是以生产32.768K音叉晶体为主,从插件到贴片,各种封装为广大用户提供了无数优异的音叉晶体谐振器.而今随着市场发展需求,精工也推出了石英晶体振荡器,一款小型SMD型晶体振荡器SH-32S.
Q-SC32S0321070CAAF新增电压功能成为SH-32S晶体振荡器.带有内置音叉式晶体单元的晶体振荡器,SH-32S是陶瓷封装的3215型小型晶体振荡器.温度补偿电路具有晶体单元无法实现的高精度频率偏差和温度特性.专为要求低功耗和高精度的功率计,工业设备和消费类设备而开发.
SH-32S晶振内置高度可靠的光刻晶体单元,运用独特的光刻技术,先进的生产技术,具有高品质,高可靠性.可供1.3V~5.5V电源电压,具有低电压,低电流消耗等特点.起振时间快速达0.5Max,所生产材料均符合无铅无害要求.
Q-SC32S0321070CAAF新增电压功能成为SH-32S晶体振荡器.SH-32S晶振说白了就是具有电源电压的SC-32S晶振.一样的封装尺寸,3.2x1.5mm体积,不过采用的是4脚焊接模式.可使用高速自动贴片机焊接,大大的节省了人力物力.
（*1）亿金电子提醒表格中所示的特性(规格)是基于额定工作温度和电压条件,当供电电压低于2V时,失活频率温度补偿操作.简而言之,当电压小于2V时,频率温度补偿操作将被禁用.
SH-32S石英晶体振荡器具有出色的频率精度和温度特性,工作温度-40℃~85℃,储存温度在-55℃~125℃范围.精工SH-32S晶振被广泛用于智能电表,可穿戴智能设备,行车记录仪,工业设备, 事件数据记录仪,高精度计时功能设备等.
亿金电子代理精工晶体,从1610封装,2012封装,到3215封装,7015封装,丰富的规格参数满足你的使用需求.以下表格是亿金所整理的部分精工晶体编码,欢迎收藏选用.
Q-SC32S0321070CAAF新增电压功能成为SH-32S晶体振荡器.带有内置音叉式晶体单元的晶体振荡器,SH-32S是陶瓷封装的3215型小型晶体振荡器.温度补偿电路具有晶体单元无法实现的高精度频率偏差和温度特性.专为要求低功耗和高精度的功率计,工业设备和消费类设备而开发.
Q-SC32S0321070CAAF新增电压功能成为SH-32S晶体振荡器.SH-32S晶振说白了就是具有电源电压的SC-32S晶振.一样的封装尺寸,3.2x1.5mm体积,不过采用的是4脚焊接模式.可使用高速自动贴片机焊接,大大的节省了人力物力.
| 型号 | 记号 | 规格书 | 状况 |
| 标称频率 | f_nom | 32.768kHz的 | |
| 频率公差 | f_tol | ±3x10-6 | +25°C,Vcc=3.3伏 |
| 频率公差 | 00 | ±50x10-6 | -40至+85°C（+25°C标准） |
| 工作电压 | Vcc | 1.3至5.5V | （*1） |
| 温度补偿电压 | VTEM | 2.0至5.5V | |
| 消耗电流 | 集成电路 |
典型值为1.0μA 最大2.0μA |
3.3V,空载 |
| 波形对称 | SYM | 50±10％ | 15pF负载 |
| 上升/下降时间 | tr/tf | 最大50ns |
15pF负载 产出水平20-80％ |
| 输出负载能力 | çLOUT | 最大15pF | CMOS负载 |
| 频率随时间变化 | 年龄 | 每年±3x10-6 | +25℃,Vcc=3.3V,第一年 |
| 工作温度范围 | T_使用 | -40至+85ºC | |
| 储存温度范围 | T_stg | -55至+125ºC |
SH-32S石英晶体振荡器具有出色的频率精度和温度特性,工作温度-40℃~85℃,储存温度在-55℃~125℃范围.精工SH-32S晶振被广泛用于智能电表,可穿戴智能设备,行车记录仪,工业设备, 事件数据记录仪,高精度计时功能设备等.
亿金电子代理精工晶体,从1610封装,2012封装,到3215封装,7015封装,丰富的规格参数满足你的使用需求.以下表格是亿金所整理的部分精工晶体编码,欢迎收藏选用.
| Q-SC32S0320570CADF | Seiko | SC-32S晶振 | 32.768kHz | (3.2mmx1.5mm) |
| Q-SC32S0321070CAAF | Seiko | SC-32S晶振 | 32.768kHz | (3.2mmx1.5mm) |
| Q-SC20S0322070CAAF | Seiko | SC-20S晶振 | 32.768kHz | (2.05mmx1.2mm) |
| Q-SC20S0321070CAFF | Seiko | SC-20S晶振 | 32.768kHz | (2.05mmx1.2mm) |
| Q-SC20S0320570CADF | Seiko | SC-20S晶振 | 32.768kHz | (2.05mmx1.2mm) |
| Q-SC16S0322070CAAF | Seiko | SC-16S晶振 | 32.768kHz | (1.6mmx1.0mm) |
| Q-SC16S0321070CAFF | Seiko | SC-16S晶振 | 32.768kHz | (1.6mmx1.0mm) |
| Q-SC16S0320570CADF | Seiko | SC-16S晶振 | 32.768kHz | (1.6mmx1.0mm) |
| Q-SPT7P0327610C5GF | Seiko | SSP-T7-F晶振 | 32.768kHz | (6.7mmx1.5mm) |
| Q-SPT7P0327605C5GF | Seiko | SSP-T7-F晶振 | 32.768kHz | (6.7mmx1.5mm) |
