Oscilent差分晶振920和921系列
来源：http://www.hneyq.com 作者：亿金电子 2018年09月12
美国奥斯康利晶振自成立以来发展至今成为全球知名频率元件制造商,不仅因为其一流的生产技术,高质量的产品,也因为美国Oscilent晶振成本低,专注用户需求,拥有完善的服务体系.

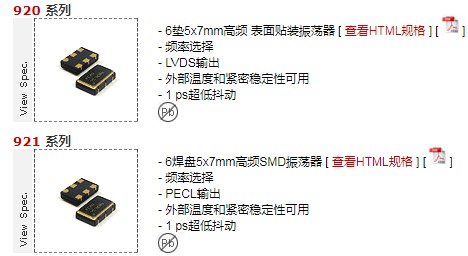

Oscilent晶振推出低成本LVDS和LV-PECL输出差分晶振,对应型号920和921系列,为高频差分晶体振荡器.频率106.25MHZ-212.5MHZ范围,低电源电压范围3.3V~5V,存储温度可达-55℃-125℃范围,满足高温度要求产品.该系列差分晶振采用小型5.0x7.0mm封装,采用接缝密封陶瓷6脚焊盘配置,符合国际RoHs/Lead Free标准.
美国Oscilent差分晶振旨在用于1Gbps/2Gbps/4Gbps光纤通道,主机总线适配器,Raid控制器和光纤通道交换机等高要求网络应用.Oscilent差分晶振具有LVDS和LV-PECL输出,在产品中使用具有相位抖动小于1.0ps,在0-85摄氏度的扩展工作温度范围内具有严格的稳定性,即使在恶劣的环境中依旧能够保持稳定工作.
Oscilent差分晶振920和921系列专为高性能应用而开发,在设计中具有成本效益的生产至关重要,并且销售价格相较于市场也有优势,Oscilent晶振集团通过采用低噪声PLL设计和低抖动生成VCO,该器件提供了高性能和低成本的独特组合.
| Oscilent晶振参数 | 条件 | 特性 | 单位 |
| 输出逻辑 | - | 920晶振LVDS方波，921晶振LV-PECL方波 | - |
| 输入电压（VDD） | - | 3.3±5％ | VDC |
| 频率范围（fO） | - | 106.250/212.500 | 兆赫 |
| 工作温度（TOPR） | - | 0~+85 | C |
| 存储温度（TSTG） | - | -55~+125 | C |
| 整体频率稳定性 | （a）-（e） | 最多±50 | PPM |
| （a）频率容差 | 包括整体稳定性 | - | |
| （b）温度稳定性 | 包含整体稳定性（工作温度） | - | |
| （c）输入电压稳定性 | 包含整体稳定性（VDD±5％） | - | |
| （d）负载稳定性 | 包含整体稳定性（RL±5％） | - | |
| （e）老化（@25°C） | 最多±3 | PPM/Y | |
| 目前的消费 | - | 最多60 | MA |
| 上升时间（Tr） | - | 最多600（波形的20％到80％） | PS |
| 下降时间（Tf） | - | 最多600（波形的20％到80％） | PS |
| 偏移电压 | - | 1.2±0.1 | V |
| 输出电压（PP） | - | 400~800 | 毫伏 |
| 加载 | - | 100 | 欧姆 |
| 占空比 | - | 50±5 | ％ |
| 启动时间（TS） | - | 最多10个 | mS |
| 相位抖动 | （12KHz至20MHz） | RMS：最大1 | PS |
Oscilent是全球频率控制设备制造商,中文名称为奥斯康利晶振,是北美,亚洲和欧洲一些最大的原始设备制造商的认可制造商和值得信赖的供应商,Oscilent晶振的频率控制元件产品系列因其可靠性,耐用性和性能而广受认可.在SAW滤波器,石英晶体振荡器,陶瓷谐振器和石英晶体产品类别中提供广泛的优质产品.亿金电子代理美国Oscilent晶振,提供Oscilent差分晶振,陶瓷晶振,贴片晶振等,各种规格参数齐全,欢迎咨询选购.
