高级工程师对石英钟振的测试结果作分析
来源：http://www.hneyq.com 作者：yijinkj 2014年09月29
前文我们讲到振荡器的区别与区分,今天我们还是来分析石英晶体振荡器中料号之间的区分与运用,首先振荡器OSC与石英晶体是不可等同的,不管是工作性能方面还是产品价格之间都存在很大差异,无源晶振相对于有源晶振来说,主要缺点就是信号质量比较差,通常需要精确匹配外围电路,例如一些电容,电感,电阻等元器件.在更换不同频率的晶体时周边配置电路也需要做相对应的调整.使用时建议采用精度较高的石英晶振,尽可能不要采用精度低的陶瓷谐振器.振荡器除了石英晶振以外,还有晶体管和电阻电容等元件,因此体积比较大.相比无源晶振来说,有源晶振信号质量比较好,性能稳定,而且连接方式也比较简单,无需复杂的配置电路.有源晶振相比无源晶振也有自身的缺陷,因其信号电平是固定的,所以需要选择好合适的输出电平,灵活性较差,价格也相对较高.对时序要求比较敏感的应用,还是有源晶振较好,晶振价格高低取决于两点,第一个是品牌,工艺比较发达的日系品牌生产的晶振价格相对国产来说比较贵一点.第二个是晶振的精度值,精度越高的晶振价格相对精度低的来说比较贵,普通晶体谐振器例如圆柱表晶32.768K插件晶振国产价格大概0.1元到0.2元之间,振荡器价格大概2.5元到3.5元之间,当然有源晶振相对性能上也稳定些.

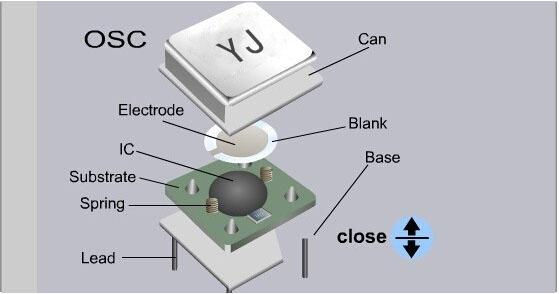

商品详细介绍
规格型号 XO14
频率范围 0.252MHz-160MHz
封装尺寸 20.8x13.2x5.08mm
产品描述 ●频率温度稳定度±10×10-6 Max.
●工作电压：5.0V or 3.3V
●TTL/HCMOS兼容
●对称性：45%-55%
●14针脚全尺寸
●可选三态控制功能
●频率范围宽
●无铅环保产品
应用范围 ●军事航天 ●科研测量●工业设备

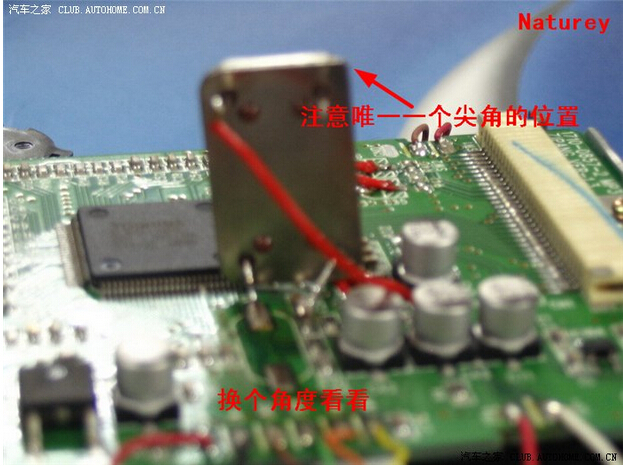

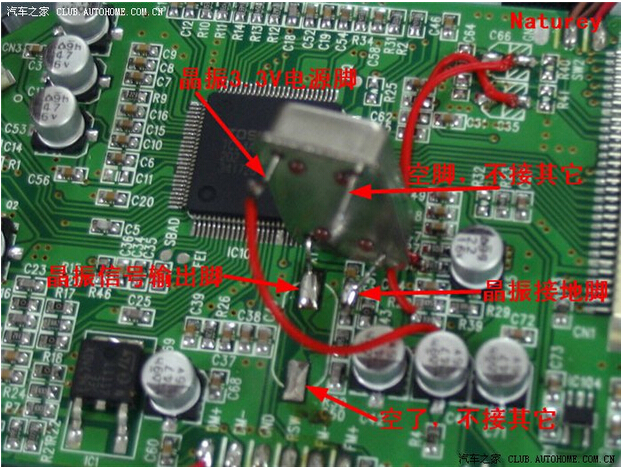

很多采购商可能对普通晶体与石英晶体振荡器了解的不够多,工程师写一些参数交与采购部要她们采购,很多时候研发一个新产品可能工程师自己也不确定是用普通贴片晶振还是有源振荡器,只有买一些样品回去做测试当然这样也是可以的,亿金电子生产部工程取部分石英晶体振荡器测试几项指标如下:石英晶体振荡器输出的中心频率,有时简称为中心频率,是石英晶体振荡器上标注的频率值.
1.频率准确度：石英晶体振荡器在室温25℃±2℃输出的频率相对其标称频率的偏差,一般为10-6数量级,该参数一般在实物上没有标识.
2.工作温度范围:能够保证振荡器各项特性符合指标的温度范围.一般注最大,最小数值.例如工作温度：-10℃～+60℃,-20℃～+70℃,-45℃～+85℃等.
3.频率稳定度:石英晶体振荡器在指定温度范围内输出频率相对于在25℃时测量值的最大允许频率偏差.频率稳定度有以下3种：
1,fT为不带隐含基准温度的频率稳定度；
2,fTrefo为带隐含基准温度的频率稳定度；
3,fTO为初始频率精度的频率稳定度.
4.负载电容:从石英晶体振荡器的引脚向其电路系统看去,电路所呈现的全部有效电容.
5.基准温度:测量晶体振荡器电参数所指定的环境温度,一般是+25℃±2℃.
6.泛音:为晶振振动的机械谐波.泛音频率与基步之比接近整数倍但不是整数倍.泛音振动具有3次,5次,7次,9次泛音等
商品详细介绍规格型号 XO14
频率范围 0.252MHz-160MHz
封装尺寸 20.8x13.2x5.08mm
产品描述 ●频率温度稳定度±10×10-6 Max.
●工作电压：5.0V or 3.3V
●TTL/HCMOS兼容
●对称性：45%-55%
●14针脚全尺寸
●可选三态控制功能
●频率范围宽
●无铅环保产品
应用范围 ●军事航天 ●科研测量●工业设备
很多采购商可能对普通晶体与石英晶体振荡器了解的不够多,工程师写一些参数交与采购部要她们采购,很多时候研发一个新产品可能工程师自己也不确定是用普通贴片晶振还是有源振荡器,只有买一些样品回去做测试当然这样也是可以的,亿金电子生产部工程取部分石英晶体振荡器测试几项指标如下:石英晶体振荡器输出的中心频率,有时简称为中心频率,是石英晶体振荡器上标注的频率值.
1.频率准确度：石英晶体振荡器在室温25℃±2℃输出的频率相对其标称频率的偏差,一般为10-6数量级,该参数一般在实物上没有标识.
2.工作温度范围:能够保证振荡器各项特性符合指标的温度范围.一般注最大,最小数值.例如工作温度：-10℃～+60℃,-20℃～+70℃,-45℃～+85℃等.
3.频率稳定度:石英晶体振荡器在指定温度范围内输出频率相对于在25℃时测量值的最大允许频率偏差.频率稳定度有以下3种：
1,fT为不带隐含基准温度的频率稳定度；
2,fTrefo为带隐含基准温度的频率稳定度；
3,fTO为初始频率精度的频率稳定度.
4.负载电容:从石英晶体振荡器的引脚向其电路系统看去,电路所呈现的全部有效电容.
5.基准温度:测量晶体振荡器电参数所指定的环境温度,一般是+25℃±2℃.
6.泛音:为晶振振动的机械谐波.泛音频率与基步之比接近整数倍但不是整数倍.泛音振动具有3次,5次,7次,9次泛音等
