NDK超小型NX1210AC热敏晶振内置温度传感器功能
来源：http://www.hneyq.com 作者：亿金电子 2019年04月26
日本电波NDK晶振公司紧跟市场需求,不断努力研发创新,这不又发大招,推出世界级小体积热敏晶振.是一款采用1.2x1.0mm小尺寸的内置温度传感器晶振.
NDK在技术提升后,推出了几款高性能晶振产品,比如NX1610SE晶振,NX1210AC晶振以及待开发中的NT2016SJA温补晶振等.以下亿金电子所介绍到的是NDK超小型NX1210AC热敏晶振内置温度传感器功能.

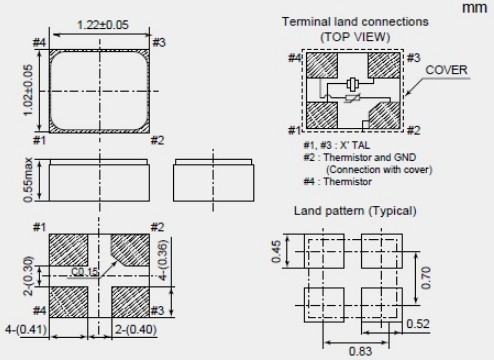

NX1210AC热敏晶振采用为晶体谐振器与热敏电阻的一体化构造,表面贴装,超小尺寸1.2×1.0×0.55mm,以往石英晶体与温度传感器是分别焊接在同一线路板上的,而在技术提升后由于与晶体谐振器的一体化,对于用户回路设计来说大大的节省了电路空间.
温度传感器（即热敏电阻）的规格
超小型NX1210AC热敏晶振,厚度薄至0.55mm,可供频率38.4M~96MHz范围,频率偏差小,满足工业级要求温度可达-30℃~+85℃高温,可对应回流焊,满足无铅焊接的回流温度曲线要求.NX1210AC贴片晶振适用于移动通信,数码产品等应用.
在同一气密室内(即晶振体内)内置水晶片与温度传感器(热敏电阻),更能检出与水晶片相近的温度.因此相比以往的石英晶体谐振器,NX1210AC热敏晶振可以改善其频率温度补正.
NDK在技术提升后,推出了几款高性能晶振产品,比如NX1610SE晶振,NX1210AC晶振以及待开发中的NT2016SJA温补晶振等.以下亿金电子所介绍到的是NDK超小型NX1210AC热敏晶振内置温度传感器功能.
| 额定频率范围(MHz) | 38.4to96 |
| 标准频(L×W×H:mm) | 1.2×1.0×0.55 |
| 泛波次数 | 基波 |
| 频率偏差(+25±3°C) | ±12×10-6 |
| 频率温度特性(以24.5℃为基准) | ±12×10-6 |
| 工作温度范围(*1)/储存温度范围(℃) | -30to+85/-40to+85 |
|
等效串联电阻 (额定频率:以上～未满) |
Max.60Ω(38.4to52MHz) Max.30Ω(52to96MHz) |
| 驱动功率 | Max.400µW(at76.8MHz) |
| 负载电容 | 7pF |
| 规格料号 | STD-CTR-1 |
| 抵抗値（R25） | 100kΩ±1% |
| B定数（R25-50） | 4250K±1% |
