日本电波NH9070WA/NH9070WB晶体振荡器固定通信专用
来源：http://www.hneyq.com 作者：亿金电子 2019年05月13
日本电波株式会社是晶体行业的佼佼者,专业生产销售石英晶体,SMD晶振,石英晶体振荡器,晶体滤波器等.拥有独特的生产技术以及先进的经营理念,始终为广大用户提供最好的产品质量.
NDK晶振集团不断开拓创新,更新技术为更多领域的产品应用.NDK最新更新技术的NH9070WA晶体振荡器,NH9070WB晶体振荡器,下面日本电波NH9070WA/NH9070WB晶体振荡器固定通信专用,由亿金电子NDK晶振代理商为大家介绍.
NH9070WA晶体振荡器 NH9070WB晶体振荡器
NH9070WA/NH9070WB晶体振荡器特性
小型、且具有优良的频率温度特性.
具有优良的老化率.
具有优良的相位噪声特性.
可对应宽温范围的有源晶振.
NH9070WA/NH9070WB晶体振荡器规格参数
|
NDK晶振型号 |
NH9070WA/NH9070WB |
|
尺寸大小(L×W×H:mm) |
9.7×7.4×4.1 |
|
额定频率范围(MHz) |
5to40 |
|
额定频率fnom(MHz) |
10,12.8,13,19.2,20,25,25.6,30.72,38.88 |
|
电源电压VCC(V) |
+3.3 |
|
负载阻抗CL(pF) |
15 |
|
工作温度范围(*1)Topr(°C) |
-40to+85 |
|
保存温度范围Tstr(°C) |
-40to+85 |
|
消耗电力PCC(W) |
起动时 |
Max.0.9(Typ.0.8) |
|
稳定时,at+25°C |
Max.0.5(Typ.0.35) |
|
频率偏差Δf/fnom |
at+25°C,Vcont=Center,出货时点 |
Max.±500×10-9 |
|
频率温度特性Δf/f |
在工作温度范围下 |
Max.±10×10-9 |
Max.±30×10-9 |
|
电源电压变动的频率特性Δf/f |
VCC±5% |
Max.±10×10-9(Typ.±5×10-9) |
|
老化率Δf/f |
以接入电源30日后的频率为基准 |
Max.±5×10-9/day |
|
Max.±300×10-9/year |
|
稳定化时间(min.) |
在+25°C下，以通上电源60分钟后的频率为基准来调整频率偏差至指定偏差以内所需的时间 |
Max.3/within±100×10-9 |
|
频率可变范围Δf/f |
Vcont=+1.5V±1.3V |
|
Min.±5×10-6 |
|
频率变化极性 |
正极性 |
|
直线性(%) |
Typ.±1 |
|
输出电压 |
LVCMOS
VOL:Max.+0.3V
VOH:Min.+3.0V |
|
波形对称(%) |
at(VOH+VOL)/2 |
45to55 |
日本电波NH9070WA/NH9070WB石英晶体振荡器采用9.7x7.4x4.1mm封装,频率范围5~40MHz,标准频率有：10MHz,12.8MHz,13MHz,19.2MHz,20MHz,25MHz,25.6MHz,30.72MHz,38.88MHz.满足工业级温度要求-40℃~+85℃,起动时Max.0.9 (Typ.0.8),供应电源电压3.3V.晶振在工作温度范围下频率温度特性Max.±10×10-9和Max.±30×10-9.更多参数欢迎咨询亿金电子0755-27876565.

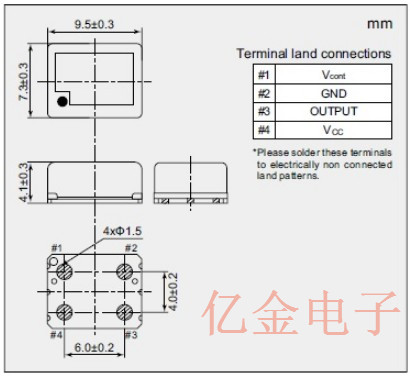

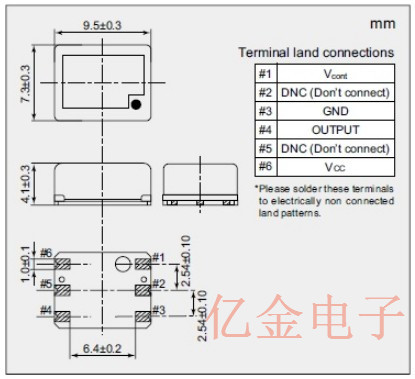

NH9070WA晶体振荡器 NH9070WB晶体振荡器
