石英晶体和石英振荡器简单介绍
来源：http://www.hneyq.com 作者：yijindz 2012年05月07

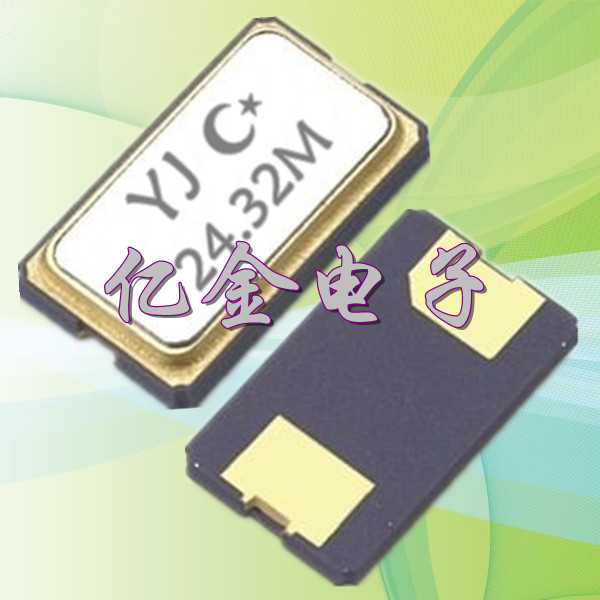

亿金生产厂家分析一直被混淆的石英晶体和石英振荡器区别，石英晶体也就是无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来 无源晶振没有电压的问题，信号电平是可变的，同样的晶振可以适用于多种电压，可用于多种不同时钟信号电压要求的DSP，产品线丰富批量大的生产者在符合要求的情况下建议用晶体，因为价格相对比较低，如果想要更换不同频率的晶体时周边配置电路需要做相应的调整，使用时可以采用精度较高的石英晶体，尽可能不要采用精度低的陶瓷晶体，毕竟陶瓷谐振器还达不到石英振子的水平不可代替。

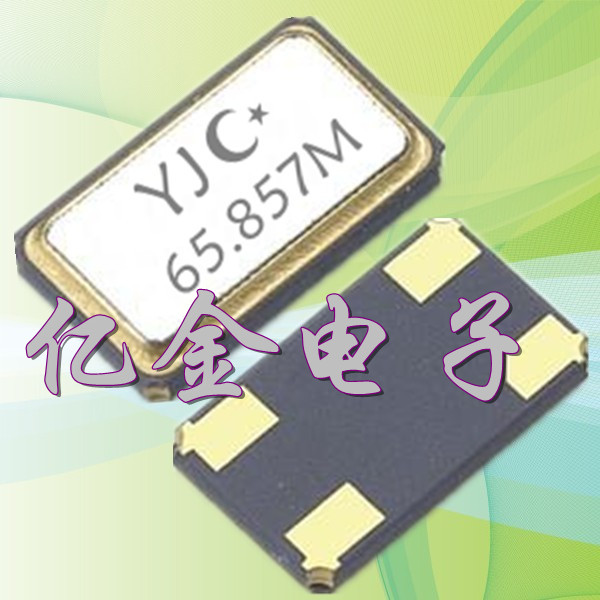

石英振荡器也就是有源晶振有4只引脚，是一个完整的振荡器，里面除了石英晶体外，还有晶体管和阻容元件 。有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单滤，不需要复杂的配置电路。相对于无源晶体，晶体振荡器的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，价格相对较高。有源晶振一般用于高端产品有些DSP内部没有起振电路只能使用有源晶振，有源晶振相比于无源晶体通常体积较大，为了满足现在客户的需求有源晶振有了转型都往小型化发展了许多是表贴的，体积和晶体几乎一样有的甚至比许多晶体还要小。
.jpg)
石英振荡器也就是有源晶振有4只引脚，是一个完整的振荡器，里面除了石英晶体外，还有晶体管和阻容元件 。有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单滤，不需要复杂的配置电路。相对于无源晶体，晶体振荡器的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，价格相对较高。有源晶振一般用于高端产品有些DSP内部没有起振电路只能使用有源晶振，有源晶振相比于无源晶体通常体积较大，为了满足现在客户的需求有源晶振有了转型都往小型化发展了许多是表贴的，体积和晶体几乎一样有的甚至比许多晶体还要小。
