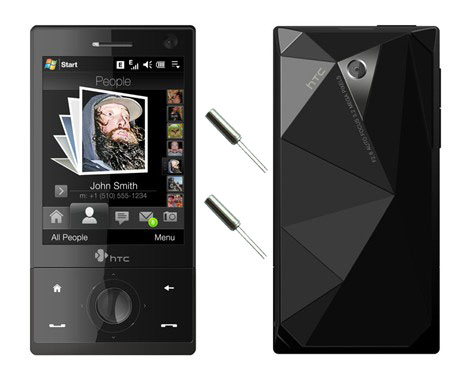

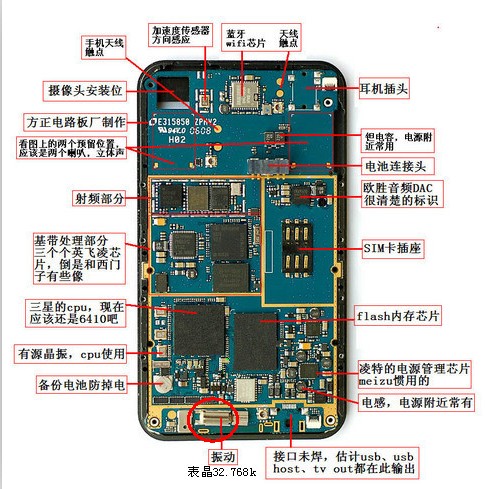

那么有谁知道手机是由什么组成的呢? 根据机型的不同,内部结构也有所不同,必要的配件是听筒,扬声器,麦克风,屏幕键盘主板以及各个芯片,包括石英晶振、电容电阻、电池.以前的手机集成度不是很高,会分很多的单立元件焊接在主板上,现在的手机把许多零件都集中到每个芯片上.而其中的一颗插件石英晶振(即表晶32.768k)是手机里必不可少的设备,它在手机中起到了关键性的作用.让我们先来了解一下32.768kHz时钟晶体振荡器.单位：千赫兹(kHz),它和周围的一些电阻、电容组成谐振电路,来完成电路所需的工作条件.它的应用极其广泛,如BP机、MP3、MP4、MP5、对讲机、手机、收音机、家电以及DV系列和所有涉及到时钟控制、单片机控制的电子产品,都能用到表晶32.768k.下面就以手机上的表晶32.768k电路为例.

简单地向大家介绍一下：
1.从功能上分三种：
(1)用来完成单独手机部分的工作,绝大部分手机都是1个石英晶振.
(2)用来完成手机两套CPU、字库的独立工作,用2个石英晶体.
(3)用来完成手机部分、PDA部分的工作,用2个石英晶振.例如：A6188、E680等.
比如：MTK双卡双待、英飞凌7870加安凯CPU的、双模手机等
2.从外观上分三种：
(1)应用广泛如AD芯片、LG等
(2)应用广泛如MTK、NOKIA等
(3)应用广泛如998、E680、E398、NOKIA等
随着电子通讯产品的快速更新换代,手机元器件也越来越小了,集成度也越来越高.第二种又分长短不一样,后期出的N70、W579的手机,用的就是最短最小的.虽然分类这么多,但原理还都是一样的,其连线都可以应急使用,不分极性.
3. 在手机手机电路中的重要性
(1)引起的故障
A.不开机：a.无电流反应; b.不复位; c.小电流不开机;
B. 时间快或慢,这是振荡偏移,所有手机都可以引起;
C. 按键失灵;
D. 开机重启;
E. 开机定板;
(2)损坏的原因
A.多半都是摔的断裂或者掉脚.
B.不耐高温,吹件时弄坏的.
(3)测量方法
A.用示波器测晶体两端波形,IN端波形幅度小,OUT端波形幅度大,调节扫描时间可以看清表晶32.768k的正弦波,有的手机会有衰减,测到又马上变窄就没了,也是正常的现象.
B.用万用表测晶体两端的阻值,通过有无可以判断与CPU或电源是否断线的问题.
(4)维修技巧及注意事项
A.如果测不到要考虑时钟供电是否给到电源或CPU.
B.更换时注意旁边的电源或CUP是否带胶及小件别吹丢了.
C.与表晶32.768k相连的谐振电容及供电电阻十分重要,要注意小心的检查.    例如：N70的表晶32.768k谐振电容缺任何一个都不能够开机.
D.表晶32.768k的谐振电容,通常是一对儿、容值一样大,8P-27P不等.
如果变质则会引起重启、定板等故障现象.
E.表晶32.768k的相连电阻为10M.例如：三星的50601、50603电源等.坏或断线会引起不开机、没有电流反应等现象.
综上所述表晶32.768k(即石英晶振)在目前的电子产品中起到至关重要的作用,尤其是用于手机的产品上,我们在手机维修以及分析故障时一定不要忽视这个小件的重要性极其作用.它不仅关系着手机的时间显示,也关系着手机的开机等等功能,其他的故障现象也很多,简直是不胜枚举,例如：会造成铃声变调、按键反应慢等故障,这些都是与表晶32.768k密不可分的,留意一下会更好.若有需要了解更多表晶32.768k音叉晶振详情可浏览专区：http://www.hneyq.com/gcjz/KHzcrystal.html
