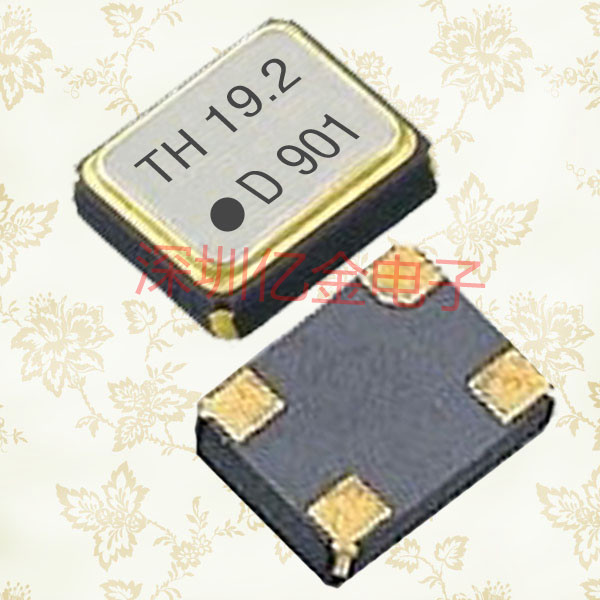

DSR221STH贴片晶振,压电石英晶体,日本进口晶振型号,KDS晶振代理,1MAA19200ACA
- 频率：19.2MHZ

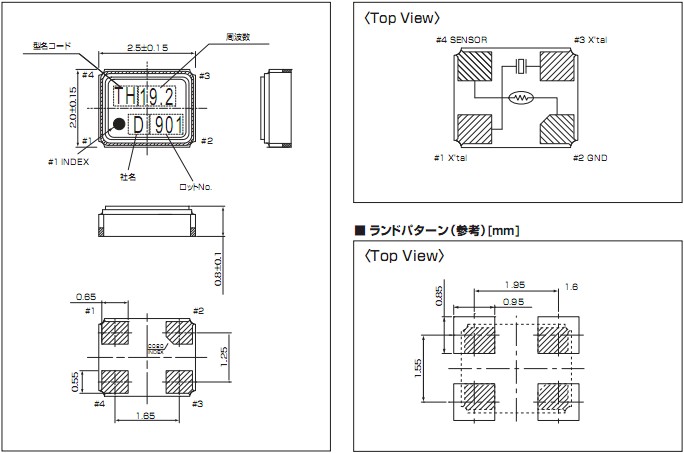

- 尺寸：2.5*2.0mm详细请浏览PDF文档
- 应 用： 超小型SMD接缝密封时钟晶体振荡器的单位"1MAA19200ACA",对于WLAN,蓝牙,数码相机.
-
-
.jpg)
DSR221STH贴片晶振,压电石英晶体,日本进口晶振型号,KDS晶振代理,"1MAA19200ACA"大真空晶振具有体积小,重量轻,耐温高,稳定性能逾越,很好的适用于有当前的全自动贴片领域,可自行安装各款型自动贴片机.薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差?。┑闹屑淞煊虻囊恢中约郾冉铣錾牟?产品广泛用于笔记本电脑,无线电话,卫星导航蓝牙等用途,符合无铅焊接的高温回流焊曲线特性.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
| 项目 | 记 号 | DSR221STH | 条 件 |
| 频率 | f_nom | 19.2MHZ | |
| 频率容许偏差 | f_tol | ±20x10−6, ±50x10−6 | |
| 顶点温度 | Ti | +25±5°C | |
| 二级温度系数 | B | (−3.5±1.0)x10−8/°C2 | |
| 负载容量 | CL | 7.0pF/9.0pF/12.5pF | |
| 串联电阻 | R1 | 65kÙ 最大值 | |
| 绝对最大激励等级 | DLmax. | 1μW | |
| 推荐激励等级 | DL | 0.1μW | |
| 并联电容 | C0 | 0.8pF 典型值 | |
| 频率老化程度 | f_age | ±3x10-6 | +25±3°C，第一年 |
| 工作温度范围 | T_use | -40°C～+85°C | |
| 保存温度范围 | T_stg | -40°C～+125°C | 单件保管 |
.jpg)
.jpg)
晶体在产品上线之后发生不良品或者没反应的情况下,自检办法."1MAA19200ACA"石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.
我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查.如果有从石英晶振（XOUT）的输出端子的输出信号,而是从在终端（辛）输出没有信号,请检查石英晶振体以下step1-5到步骤1-6.你可以先把晶体卸载下来并测试晶体的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 .如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.
如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶体的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶体频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.比如等效电路测试如下
如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶体的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶体频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.比如等效电路测试如下
.jpg)
朱式会社天津KDS贴片晶振"1MAA19200ACA",作为一个最重要的环境?；せ疃墓芾碚?通过与环境的和谐企业活动,KDS集团将有助于创造社会发展得以持续.晶振应用产品的开发,在该地区的所有的生产业务,KDS日本大真空晶体集团将促进对全球环保事业的承诺. 1:努力减少有害物质的妥善管理,为客户提供环保产品. 2:对于预防环境污染和资源的有效利用,我们将妥善处置废物排放量,再利用和回收工作. 3:防止全球变暖,我们将努力减少二氧化碳排放量和节约能源活动. 4:我会遵守我们的其他环境法律,标准,协议同意的要求. 5.进行定期审查,以设置基于这种环境政策的环境目标和指标,以及促进活动,我们会努力,不断提高环境管理体系.
