首页进口晶振DSA221SJ进口振荡器,大真空晶振代理商,KDS有源晶振型号,小型贴片晶振

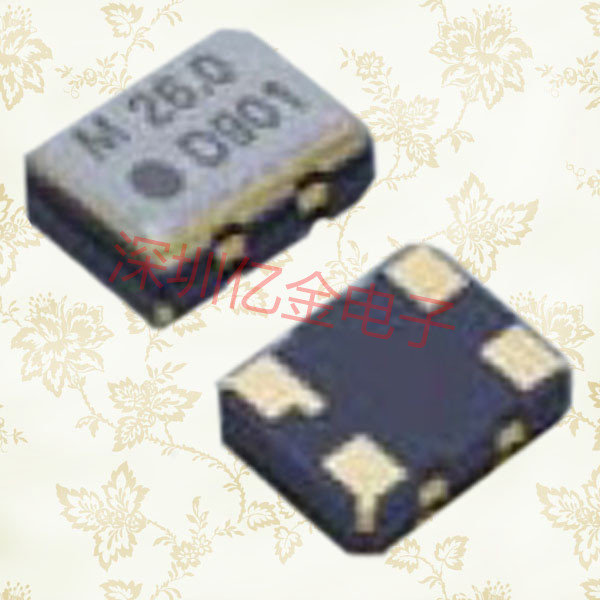

DSA221SJ进口振荡器,大真空晶振代理商,KDS有源晶振型号,小型贴片晶振

频率：10~40MHZ

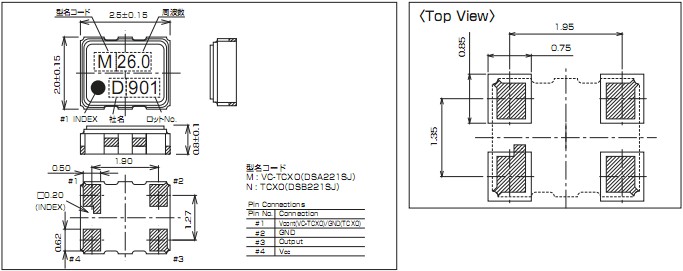

尺寸：2.5*2.0mm详细请浏览PDF文档
应　用： 大真空晶振DSA221SJ贴片式石英晶体振荡器、低电压启动功率、应用于、平板笔记本、GPS系统、光纤通道，千兆以太网，串行ATA符合RoHS/无铅。

DSA221SJ进口振荡器,大真空晶振代理商,KDS有源晶振型号,小型贴片晶振,贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

项目	记号	DSA221SJ	条件
频率	f_nom	10~40MHZ
频率容许偏差	f_tol	±20x10−6, ±50x10−6
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-20°C～+70°C
保存温度范围	T_stg	-40°C～+85°C	单件保管

请测量使用示波器或频率计数器晶体的两个端子的信号，如果频率不在规定范围内，它的输出波形的幅度是不够的（例如超过+/-200ppm的），请按照步骤2-3步骤2-5。

The formula for Capacitances versus Frequency is as following:
该公式的电容与频率是如下：
FL = FR * (1 + C1 / 2 * (C0 + CL) ) where
该曲线代表电容变化与频率变化（频率pullability）变化的变化：

如果由频率计数器测量的频率比目标频率高，要增加电容（CL，或Cd以及C 8）的值，以降低频率到目标频率，反之亦然。请检查波形幅度是否改善或没有经过我们调整频率。如果它的改善，这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况。该晶体应正常后，谐振点的调整。如果波形幅度甚至没有提高的频率非常接近目标频率，我们可以通过以下三种方法改进：
方法1：降低产品线路外部电容（Cd和CG）的值，并通过石英晶振具有较低负载电容（CL）。
方法2：采用小电阻（RR）的晶体。
方法3：使用镉和CG的不等价的设计。

日本大真空株式会社,KDS贴片晶振品牌实力见证未来,KDS集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有生产工厂,而天津KDS工厂是全球石英晶体生产最大量的工厂.自从1993年在天津投产以来,技术更新从未间断,从最初的32.768K晶体为主,到现在以小体积贴片石英晶体振荡器为主,体积已经是全世界石英晶体振荡器之中最小的款型.

KDS晶振产品面向社会备受电子元器件市场青睐,不断努力不断创新给社会创造价值这离不开广大消费者的支持与厚爱.在此郑重声明本集团以下简称(KDS)在中国的代理商除了北京中国电子研究院,广州电子研究所,深圳市亿金电子有限公司,香港KDS办事处,台湾KDS办事处,是正规的代理销售企业,其余地区以及公司,个人所销售的KDS产品均不能保证是原装正品,为了保证各个消费者的产品质量请您选择正规渠道定制日本大真空晶体.

日本株式会社天津KDS作为一个最重要的环境保护活动的管理政策,通过与环境的和谐企业活动,KDS集团将有助于创造社会发展得以持续.晶振应用产品的开发,在该地区的所有的生产业务,KDS日本大真空晶振集团将促进对全球环保事业的承诺.

1:我会遵守我们的其他环境法律,标准,协议同意的要求.

2:努力减少有害物质的妥善管理,为客户提供环保产品.

3.进行定期审查,以设置基于这种环境政策的环境目标和指标,以及促进活动,我们会努力,不断提高环境管理体系.

4:对于预防环境污染和资源的有效利用,我们将妥善处置废物排放量,再利用和回收工作.

5:防止全球变暖,我们将努力减少二氧化碳排放量和节约能源活动.

6:著名的人将要从事的活动组及全体员工的环保政策给大家,我们将通过宣传活动,教育和培训工作,提高意识和环保意识.
