首页进口晶振CSA-309西铁城晶振,石英圆柱晶振,音叉表晶,车载晶体

CSA-309西铁城晶振,石英圆柱晶振,音叉表晶,车载晶体

频率：4.0~70.0MHZ

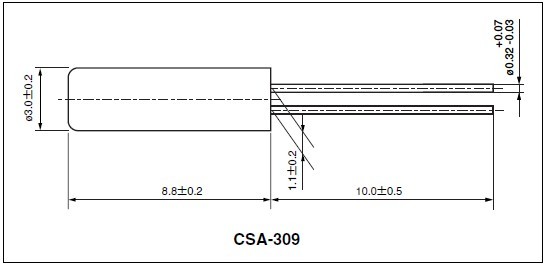

尺寸：3X9mm具体参数请阅览PDF文档
应　用： 在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准满足无铅焊接的回流温度曲线要求.

CSA-309西铁城晶振,石英圆柱晶振,音叉表晶,车载晶体,日本进口的32.768KHz系列晶振产品多元化，外观尺寸有多项选择，并且支持无源以及有源晶振应用，有一个很棒的是几个知名石英晶振品牌之间产品可以交替替换.产品频率，精度，负载都可以达到相同，所以消费者在使用方面得到很好的保障.

项目	记号	CSA-309	条件
频率	f_nom	4.0~70.0MHZ
频率容许偏差	f_tol	±20x10−6, ±50x10−6
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-20°C～+70°C
保存温度范围	T_stg	-40°C～+85°C	单件保管

晶振在产品应用中频率偏差超过要求怎么办呢？

我们可以改善的频率输出的偏差超过范围由以下几个方法：

调整外部电容,Cd和CG的值.如果由频率计数器测量频率比目标频率高,要增加外部电容CL（或Cd以及C 8的值）,以降低频率到我们的目标频率,反之亦然.

可以采用不同负载电容（CL）的晶体试用.试用石英晶振晶体具有较低电容若频率比目标频率超高很多的话.请检查波形幅度是否是正常或不使用示波器,正确的电容是通过和频率调节到目标之后.根据该波形振幅收缩,由于增加外部电容,请使用方法2调整频率（较低的外部电容,并采用低电容的晶体）的情况.

西铁城晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作；落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.

2003年西铁城通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.
