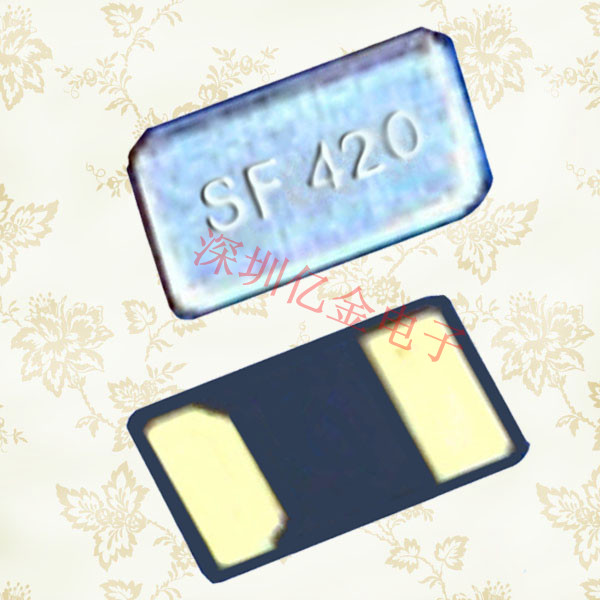

首页进口晶振进口精工晶振SC-16S,石英贴片晶体,石英晶振,Q-SC16S0320570CADF

进口精工晶振SC-16S,石英贴片晶体,石英晶振,Q-SC16S0320570CADF

频率：32.768KHZ

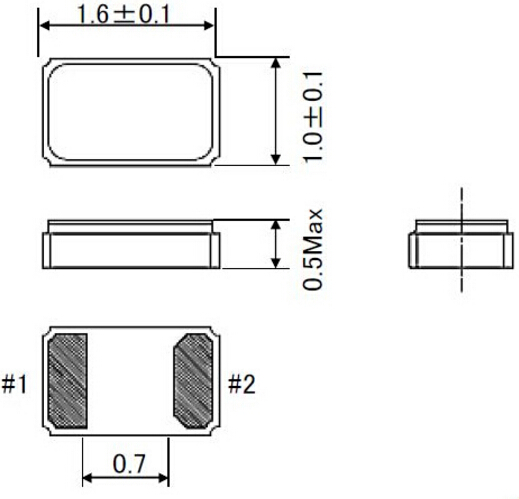

尺寸：1.6X1.0X0.5mm更多参数请浏览PDF文档
应　用： 贴片表晶32.768K系列具有超小型,"Q-SC16S0320570CADF"薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满...

进口精工晶振SC-16S,石英贴片晶振,石英晶振,"Q-SC16S0320570CADF"贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

项目	记号	SC-16S	条件
频率	f_nom	32.768kHz
频率容许偏差	f_tol	±20x10−6, ±50x10−6
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-40°C～+85°C
保存温度范围	T_stg	-55°C～+125°C	单件保管

"Q-SC16S0320570CADF",一般来说,微处理器的振荡电路由考毕兹电路显示派生如下：

镉和CG是外部负载电容,其中已建成的芯片组. （请参阅芯片组的规格）

Rf为具有200KΩ?1MΩ反馈电阻.它的内置芯片一般设置.

Rd为限流电阻470Ω与1KΩ?.这个阻力是没有必要的公共电路,但仅用于具有高电源电路.

一个稳定的振荡电路需要的负电阻,其值应是晶体阻力的至少五倍.它可写为|-R|>5的Rr.

例如,为了获得稳定的振荡电路中,IC的负电阻的值必须小于？200Ω时的晶体的电阻值是40Ω.负阻“的标准来评估一个振荡电路的质量.在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的.因此,这是非常重要的衡量负电阻（-R）以下说明：

线路连接的电阻（R）与晶体串联
（2）从起点到振荡的停止点调整R的值.
（3）振荡期间测量R的值.
（4）你将能够获得负电阻的值,|·R|= R +的Rr,和RR =晶体的阻力.

"Q-SC16S0320570CADF",精工从世界首创的载有 CMOS IC 的石英手表生产起步,开始了 CMOS IC 的开发和制造.长年来,不仅提供钟表用,还提供各种普通设备、便携设备用模拟半导体产品.针对车载设备,则提供超小型、低耗电、高精度的模拟半导体产品.为创建优雅、舒适的社会环境做出了重大的贡献.今后,在不断加快的汽车电子化进程中以及实现物联网 (IoT: Internet of Things) 社会的进程中,我们认为,模拟半导体发挥的作用将越发重要.

精工晶体科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务.
