首頁進口晶振KC5032E-C3振蕩器KC5032P-P2-P3 KC5032R KC5032G KC5032F KC5032P-L2晶振

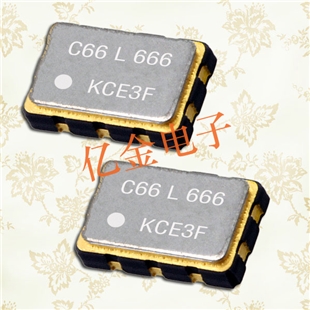

KC5032E-C3振蕩器KC5032P-P2-P3 KC5032R KC5032G KC5032F KC5032P-L2晶振

頻率：14.31818~166MHZ
尺寸：5.0*3.2mm
應　用： 該款晶振為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

KC5032E-C3振蕩器KC5032P-P2-P3 KC5032R KC5032G KC5032F KC5032P-L2晶振5032mm體積的石英晶振,改產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

項目	記號	標準規格	單位
型號		KC5032E-C3
頻率范圍	f_nom	14.31818~166	MHZ
負載電容	OT	8	PF
精度	CL	±15	×10﹣6
直列抵抗	R1	Table	ohm
工作溫度范圍	T_use	-10 ~+70	°C
保存溫度范圍	T_stg	-40~+85	°C
頻率溫度特性	f_tem	±15	×10﹣6
電壓	V	1.8 2.5 3 3.3 5	V

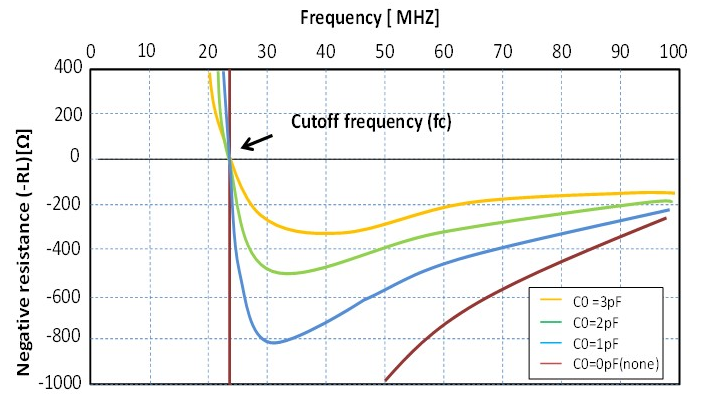

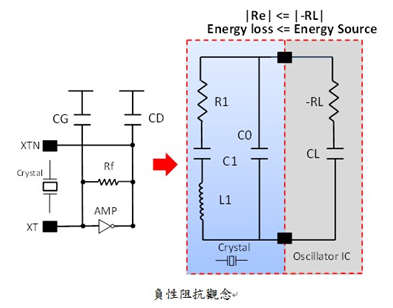

石英晶體共振子的兩端往振蕩電路看過去,排除共振子以外的所有阻抗特性質總和,振蕩電路上必須提供足夠大的增益來補償共振子共振時的機械能損耗,也就是放大器為一個能量源,若負性阻抗的能量源大于振蕩電路的損耗時,能源回路為平衡狀態此回路為穩定振蕩,負性阻抗不是產品規格參數,但卻是振蕩線路設計時很重要的性能指針.

正確的選取Cg/Cd的值將有利于振蕩電路的工作穩定,并能使振蕩頻率能滿足使用的頻率要求.其選取的步驟如下：
首先應該按照-R的需求選擇Cg/Cd,在滿足TS的情況下應盡量選取電容小一些,以保持較高的–R確保電路振蕩的穩定性.
當無法滿足-R要求時應考慮對IC的特性重新評估、選擇.
※ -R的計算公式：-R = gm/ {ω2 *（Cg*Cd）}     gm為互導,單位：S（西門子）
※ 早期測試-R的儀器有HP-4195A等,但現階段皆改為crystal搭配VR實測法.
※ -R的要求(標準)：  -R≧ 3~10 Max ESR. ,若-R低于3倍時會因石英諧振器與電路的匹配不良而容易出現不起振或振蕩不穩定、振蕩啟動時間延長等問題.

1959年月于4月1日在京都市中京區西之京原町101番地建立公司總部并設立工廠(注冊資金300萬日元、員工28名)作為一家精密陶瓷的專業生產商 -“京都陶瓷株式會社”開始創業

1968年 3月作為優秀中小企業,榮獲日本中小企業研究中心頒發的第一屆中小企業研究中心獎（現為Good Company大獎）

1972年 7月在京都市山科區建造了新的公司大廈,并將總部公司搬遷到此處

1976年 2月在美國發行ADR（美國信托證券）

1979年 10月在日本鹿兒島縣國分（現為霧島市）市開設綜合研究所

1980年 8月在日本設立滋賀八日市工廠

1983年 4月京瓷辦公設備株式會社和本公司國內營業部門合并,京瓷電子設備株式會社（后與現京瓷通信系統株式會社合并）開始起步合并鹿兒島電子株式會社,成立鹿兒島隼人工廠

1987年 1月在美國設立Kyocera America, Inc.及 Kyocera Electronics, Inc.

1990年 1月 AVX集團加盟京瓷集團

1995年 9月在日本成立京瓷通信系統株式會社,位于日本鹿兒島縣隼人町（現為霧島市）的京瓷酒店開業

1998年 8月在京都市伏見區建成了環保型的京瓷總公司新大廈,該大廈引進了太陽能發電系統等各種節能設備.總公司搬遷

2001年 5月至2001年3月,京瓷集團的銷售額突破1萬億日元

京瓷電子環保理念:1.公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.

2.藉由環境稽核確認環境改善績效,使公司所有活動過程均能達成環境目標及標的,并期望透過全體員工共同努力,貢獻愛護地球的一份心力.
