石英晶振,NX5032SD晶体,兆赫兹晶体谐振器
- 频率：11.0592M~40MHZ

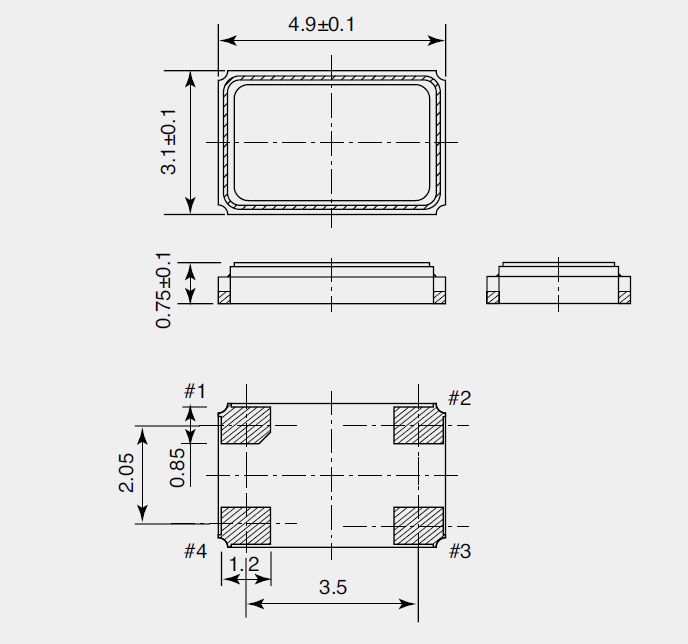

- 尺寸：5.0*3.2mm
- 应 用： 产品主要面向为国内通信,卫星导航,GPS,车载多媒体,电脑主板,笔记本,电子数码选择应用领域.
-
-
.jpg)

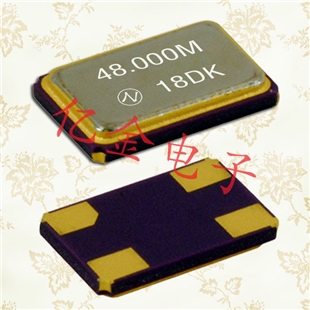

石英晶振NX5032SA,NX5032SD晶体,晶振11.0592M贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
| 型号 | NX5032SA | |||
| 包装（pcs） | 1000/pcs | |||
| 频率范围(MHZ) | 11.0592 to 40 | |||
| 频率公差 | Max. ±25 ×10-6 | Max. ±50 ×10-6 | Max. ±100 ×10-6 | |
| 工作温度 | 0 to +70 | 0 to +85 | 0 to +85 | |
| 保存温度 | –55 to +125 | |||
| 电源电压（V） | +2.5 ± 5 %, +3.3 ± 10 % | |||
|
电流消耗 |
Enable (mA) | Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω) | ||
| Stand-by (μA) | Max. 30 (STAND-BY=GND) | |||
| 输出电压(V) | VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics) | |||
| VOH : VCC –1.025 to VCC –0.88 (DC characteristics) | ||||
| 上升/下降时间(单位:纳秒) | Max. 1 (20 to 80% Waveform) | |||
| 对称(%) | 45 to 55 (at 50% Waveform) | |||
| 输出负载(Ω) | 50 (Terminated to VCC–2.0V) | |||
| 相位抖动 | Max. 1 (Offset frequency : 12kHz to 20MHz) | |||
.jpg)
在技术文献及产品应用上, 石英晶体共振子的共振有三组不同定义及特性的共振频率.
(1) 串联谐振频率及并联谐振频率 ( fs , fp )(series resonance frequency and parallel resonance frequency)
(2) 谐振频率及反谐振频率 ( fr , fa )(resonance frequency and anti-resonance frequency)
(3) 最大电导频率及最小电导频率 ( fm , fn )(maximum admittance frequency minimum admittance frequency).
这三组频率的导纳(admittance)图, 可以从(如图)复数坐标清楚的看到串联偕振频率及并联偕振频率, fs and fp ,是分别由电导(real part of the admittance)最大和阻抗(real part of the electric input impedance)最大时的频率.谐振频率及反谐振频率, fr and fa , 分别是当电导等于零(纯电阻特性)的二个频率. 在这个时候, fr 的阻抗为 1 / Rr 而fa 的阻抗为 1/ Ra.
