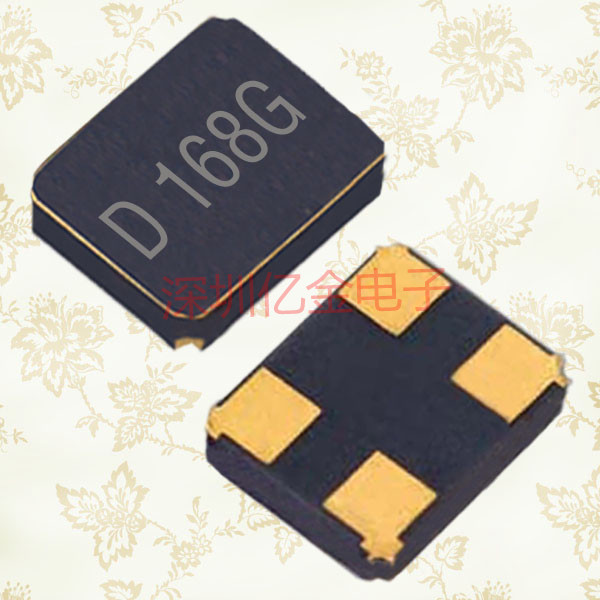

NDK晶振,石英晶振,NX3225SA晶振,NDK进口贴片晶振,3225晶振
- 频率：12~150MHZ

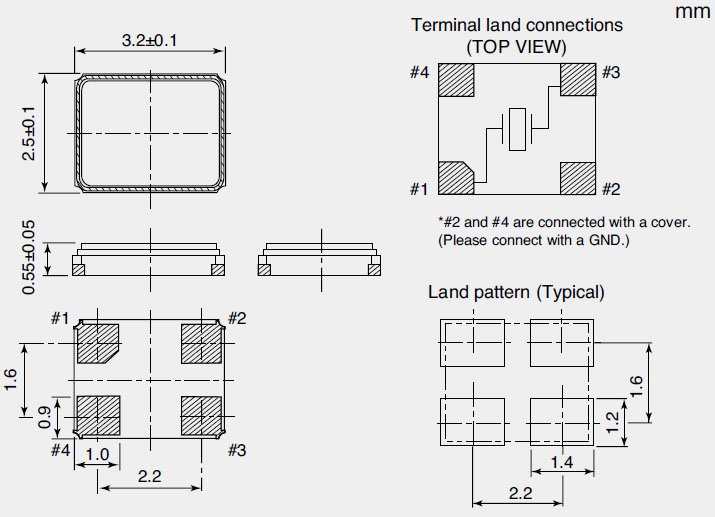

- 尺寸：3.2*2.5mm
- 应 用： 产品主要面向为国内通信,卫星导航,GPS,车载多媒体,电脑主板,笔记本,电子数码选择应用领域.
-
-
.jpg)

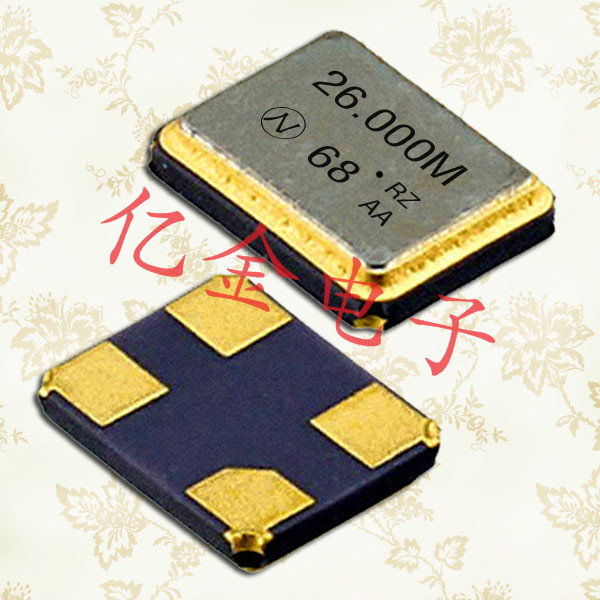

无源晶体NX3225SA,NX3225SA晶振,NDK石英晶体谐振器贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
| 型号 | NX3225SA | |||
| 包装（pcs） | 3000/pcs | |||
| 频率范围(MHZ) | 12 to 150 | |||
| 频率公差 | Max. ±25 ×10-6 | Max. ±50 ×10-6 | Max. ±100 ×10-6 | |
| 工作温度 | 0 to +70 | 0 to +85 | 0 to +85 | |
| 保存温度 | –55 to +125 | |||
| 电源电压（V） | +2.5 ± 5 %, +3.3 ± 10 % | |||
|
电流消耗 |
Enable (mA) | Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω) | ||
| Stand-by (μA) | Max. 30 (STAND-BY=GND) | |||
| 输出电压(V) | VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics) | |||
| VOH : VCC –1.025 to VCC –0.88 (DC characteristics) | ||||
| 上升/下降时间(单位:纳秒) | Max. 1 (20 to 80% Waveform) | |||
| 对称(%) | 45 to 55 (at 50% Waveform) | |||
| 输出负载(Ω) | 50 (Terminated to VCC–2.0V) | |||
| 相位抖动 | Max. 1 (Offset frequency : 12kHz to 20MHz) | |||
.jpg)
.jpg)
老化( AGING )
“ 老化” 顾名思意就是指在某一段特定时间范围内, 石英晶体共振子随时间的频率变化, 以百万分之一 ( parts per million, ppm ) 为表示的单位. 老化在频率与时间上的特性曲线, 一般是呈现指数(exponential)型态的变化. 频率老化变动最大的期间是在石英频率组件制成后的第一个月. 之后, 频率的变化就随时间逐渐减少. 频率的老化特性有好几个主要的因素影响. 比如说, 封装的方法, 材料的种类, 制程温度, 制程管控, 热处理过程及产品的尺寸和频率高低. 在规格上大多都要定义出短期(1~3个月) 或长期(1~10年)的频率老化需求.
(12) 储存温度范围( STORAGE TEMPERATURE RANGE )
除了在前面的工作环境温度范围之外, 另一项与温度有关的特性是”储存温度范围(Storage Temperature Range)”. 这个参数指的是产品在静态状况下可以储存的最高与最低温度范围. 在这个温度范围内, 产品必需保证在长时期的储存后, 还是可以在工作温度范围内正常的工作并符合规格. 这项特性与石英晶体共振子的组件设计及制程设计有很大关系, 要小心的定义.
自从欧盟颁布各项绿色环保指令（如RoHS）后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.NDK电子为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求之产品.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.我们将持续关注企业社会责任各项新议题,使本公司更加完整并落实企业社会责任所有面向.
亿金电子:公司于2008年通过了ISO-9000质量体系国际标准认证以及一系列国家认证的环境与职业健康安全管理体系认证.我们可为用户提供更高性能和更优价格竞争力的全系列石英晶振,有源晶振,陶瓷晶振,表晶32.768K系列 产品. 代理进口公司系列产品 .日本大真空KDS,爱普生EPSON,精工SEIKO,西铁城CITIZEN,村田陶瓷谐振器,TDK,台晶TXC,鸿星VC-TCXO,压控振荡器,OCXO,温补振荡器VCXO,恒温晶振SPXO,有源晶振表晶32.768KHZ系列..jpg)
