首页进口晶振MC-156爱普生晶振,原装进口晶振,小型表贴式晶体,MC-156 32.7680KA-A0:ROHS

MC-156爱普生晶振,原装进口晶振,小型表贴式晶体,MC-156 32.7680KA-A0:ROHS

频率：32K~100KHZ

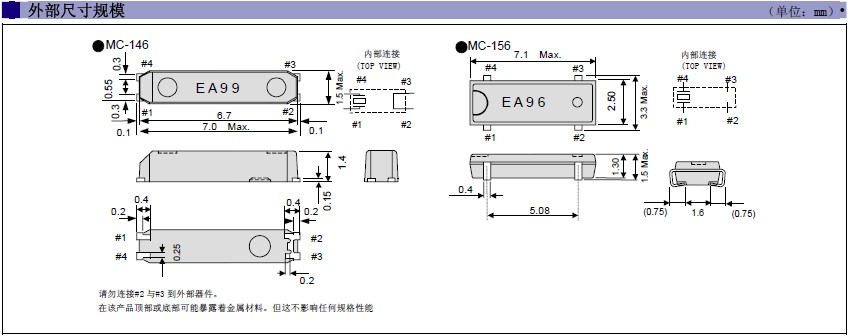

尺寸：7.1*3.3mm详细请浏览PDF文档
应　用： MC-156爱普生晶振具有小型,"MC-156 32.7680KA-A0:ROHS",薄型轻型的贴片型晶体谐振器,具有优良的耐热性耐环境特性可发挥优良的电气特性,符合RoHS规定.

　　 MC-156爱普生晶振,"MC-156 32.7680KA-A0:ROHS",原装进口晶振,小型表贴式晶体,爱普生晶振产品本身外观是多种化,体积有大有小,有二个脚SMD焊接模式,也有三个脚SMD焊接模式,一样有四个脚焊接模式,还有时钟?？楹附幽Ｊ?产品具有无源32.768KHZ,也有带电压模式的32.768KHZ晶体系列.应用范围非常广阔,比如多种电子消费类,手机应用,蓝牙多功能播放器,无线通讯产品,平板电脑等多个领域,因晶体本身外观款式多元化,所以适合多个产品应用.并且满足欧盟ROHS环保要求,晶体本身有重量轻,体积小,超薄型等多种优势,得到市场认可.

项目	记号	MC-156	条件
频率	f_nom	32~100KHZ
频率容许偏差	f_tol	±20x10−6, ±50x10−6
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-40°C～+85°C
保存温度范围	T_stg	-55°C～+125°C	单件保管

"MC-156 32.7680KA-A0:ROHS" 石英晶振在产品应用中频率偏差超过要求怎么办呢？

我们可以改善的频率输出的偏差超过范围由以下几个方法：

调整外部电容,Cd和CG的值.如果由频率计数器测量频率比目标频率高,要增加外部电容CL（或Cd以及C 8的值）,以降低频率到我们的目标频率,反之亦然.

可以采用不同负载电容（CL）的晶体试用.试用晶体具有较低电容若频率比目标频率超高很多的话.请检查波形幅度是否是正常或不使用示波器,正确的电容是通过和频率调节到目标之后.根据该波形振幅收缩,由于增加外部电容,请使用方法2调整频率（较低的外部电容,并采用低电容的晶体）的情况.

　　2003年通过ISO14001环境管理系统验证,秉持“污染预防、 "MC-156 32.7680KA-A0:ROHS"持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.
