首页进口晶振DSV531SV压控振荡器,KDS进口石英振荡器,贴片晶振型号,计算机晶振,1XVC059941VB

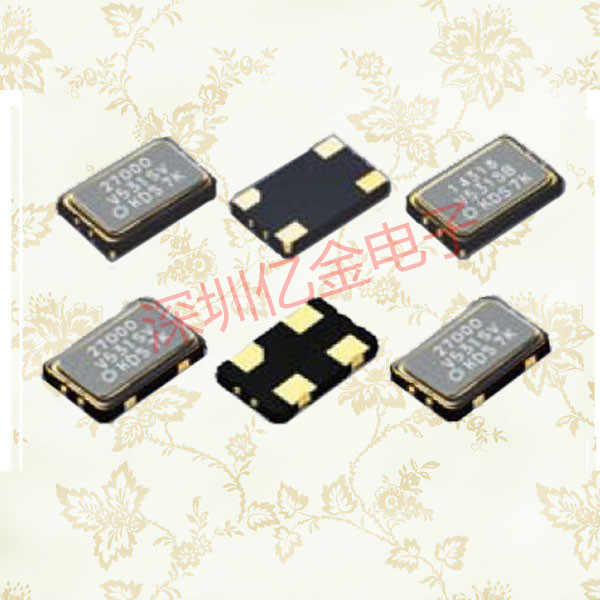

DSV531SV压控振荡器,KDS进口石英振荡器,贴片晶振型号,计算机晶振,1XVC059941VB

频率：1.25~80MHZ
尺寸：5.0*3.2mm详细请浏览PDF文档
应　用： 贴片式石英晶体振荡器,"1XVC059941VB"低电压启动功率,应用于GPS系统光纤通道,千兆以太网,串行ATA串行连接SCSI.

DSV531SV压控振荡器,KDS进口石英振荡器,贴片晶振型号,计算机晶振,"1XVC059941VB",KDS日本大真空晶体集团公司所生产的石英温补晶体振荡器(TCXO),数字温度补偿晶体振荡器(DCXO),恒温晶体振荡器(OCXO),晶体滤波器(Crystal Filter).晶体谐振器主要生产频率范围:从1.8MHZ→100.000MHZ;晶体振荡器主要生产频率范围:1.000MHZ→1000MHZ.其中 OCXO恒温晶振温度稳定度可达到±0.01PPM,KDS晶振性能稳定,精度高,体积小,在恶劣环境也能正常工作,TCXO温补晶振温度稳定度可达±0.5PPM.在普通晶体谐振器和振荡器中,我们可接受高频率和偏频率以及少数量的高精度宽温的制作. 具有最适合于移动通信设备用途的高稳定的频率温度特性.

项目	记号	DSV531SV	条件
频率	f_nom	1.25~80MHZ
频率容许偏差	f_tol	±20x10−6, ±50x10−6
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-10°C～+70°C
保存温度范围	T_stg	-40°C～+80°C	单件保管

"1XVC059941VB"一般来说，微处理器的振荡电路由考毕兹电路显示派生如下：

镉和CG是外部负载电容，其中已建成的芯片组。（请参阅芯片组的规格）
Rf为具有200KΩ 1MΩ反馈电阻。它的内置芯片一般设置。
Rd为限流电阻470Ω与1KΩ。这个阻力是没有必要的公共电路，但仅用于具有高电源电路。
一个稳定的振荡电路需要的负电阻，其值应是晶体阻力的至少五倍。它可写为|-R|>5的Rr。
例如，为了获得稳定的振荡电路中，IC的负电阻的值必须小于？200Ω时的晶体的电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下，例如老化，热变化，电压变化，以及等等，电路可能不会产生振荡的“Q”值是低的。因此，这是非常重要的衡量负电阻（-R）以下说明：

线路连接的电阻（R）与晶体串联
（2）从起点到振荡的停止点调整R的值。
（3）振荡期间测量R的值。
（4）你将能够获得负电阻的值，|·R|= R +的Rr，和RR =晶体的阻力。

"1XVC059941VB",大真空晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作；落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.

2003年大真空进口晶振通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.
