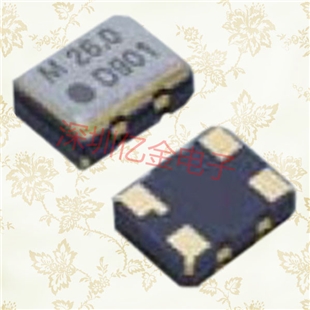

DSB221SJ日本大真空晶振,TCXO温补振荡器,贴片有源晶振,数码相机晶振,1XXB12288EAA

频率：10~40.00MHZ
尺寸：2.5*2.0mm详细请浏览PDF文档
应　用： 小型,薄型表面贴片型晶体谐振器,"1XXB12288EAA"特别适用于有小型化要求的市场领域,超小型,薄型,质地轻,具有优良的耐环境特性,如耐热性耐冲击性在办公自动化家电相关电器领域及.Bluetooth

DSB221SJ日本大真空晶振,TCXO温补振荡器,贴片有源晶振,数码相机晶振,大真空主要生产晶振,贴片晶振,"1XXB12288EAA"石英晶体谐振器,水晶振动子,手表，液晶模块，以及技术开发新型的电子元器件等产品.大真空有源晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

项目	记号	DSB221SJ	条件
频率	f_nom	10~40MHZ
频率容许偏差	f_tol	±20x10−6, ±50x10−6
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-40°C～+85°C
保存温度范围	T_stg	-40°C～+125°C	单件保管

请测量使用示波器或频率计数器晶体的两个端子的信号，"1XXB12288EAA"如果频率不在规定范围内，它的输出波形的幅度是不够的（例如超过+/-200ppm的），请按照步骤2-3步骤2-5。

The formula for Capacitances versus Frequency is as following:
该公式的电容与频率是如下：
FL = FR * (1 + C1 / 2 * (C0 + CL) ) where
该曲线代表电容变化与频率变化（频率pullability）变化的变化：

如果由频率计数器测量的频率比目标频率高，要增加电容（CL，或Cd以及C 8）的值，以降低频率到目标频率，反之亦然。请检查波形幅度是否改善或没有经过我们调整频率。如果它的改善，这表示该电路的原始设计不是调谐到最佳共振点为晶体的情况。"1XXB12288EAA"该晶体应正常后，谐振点的调整。如果波形幅度甚至没有提高的频率非常接近目标频率，我们可以通过以下三种方法改进：

方法1：降低产品线路外部电容（Cd和CG）的值，并通过晶体具有较低负载电容（CL）。
方法2：采用小电阻（RR）的晶体。
方法3：使用镉和CG的不等价的设计。
我们可以增加镉（XOUT）的负载电容和降低CG（辛）的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。我们建议您使用上面的方法来节省成本，保证安全。请用频率计数器来测量所述晶体，以确保经调整频率仍然满足原说明书后的波形的振幅进行了改进。如果频率不符合规格，请采用晶体合适的CL值为根据您的目标频率。请采用晶体具有较低的CL如果频率比目标频率，反之亦然高得多系统不能正常工作，由于输出频率会偏差很大。

KDS日本大真空晶振以优良的产品迅速占领了中国市场,现如今大真空品牌在国内电子元件中深入民心以专业化系统在全国各地的工厂生产.高超的生产技术一流的生产设备, 自动化生产设施的优势既而节省劳动力,如有用到大真空晶振贴片或插件的客户请与国内深圳市亿金电子大真空株式会社指定代理商联系.日本大真空株式会社,"1XXB12288EAA"KDS贴片晶振品牌实力见证未来,KDS集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有生产工厂,而天津KDS工厂是全球石英晶体生产最大量的工厂.

日本大真空晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作；落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.

2003年大真空通过ISO14001环境管理系统验证,"1XXB12288EAA"秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.
