首页进口晶振DMX-26S石英晶振,大真空贴片晶振,广州KDS晶振代理,32.768K焊接晶振,小型化晶体,1TJS060FJ4A308

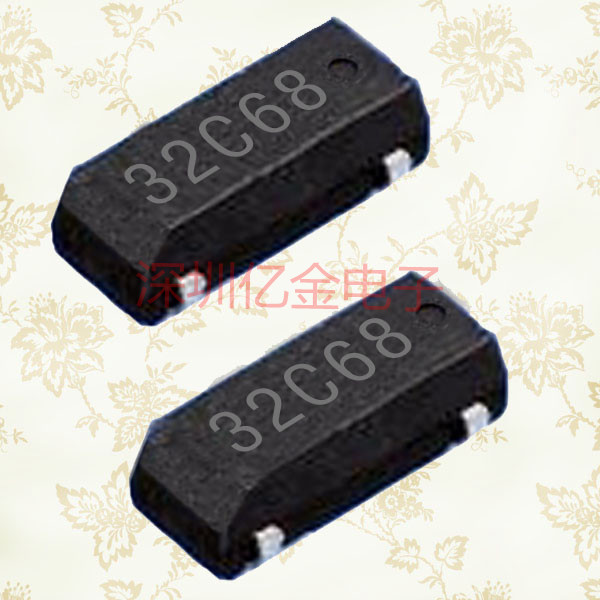

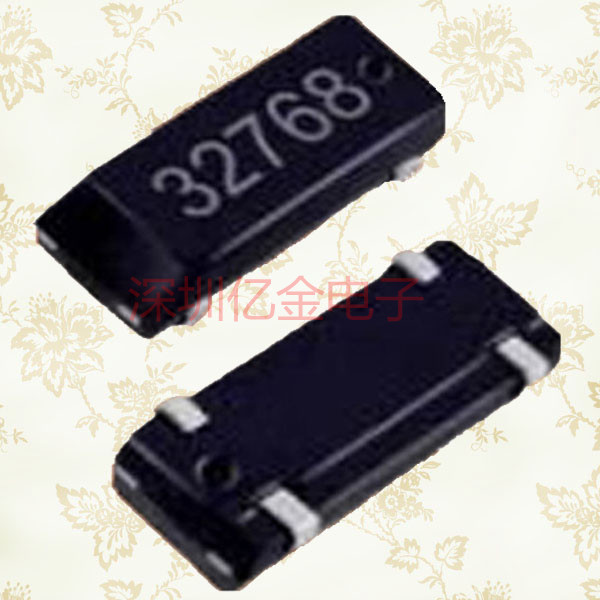

DMX-26S石英晶振,大真空贴片晶振,广州KDS晶振代理,32.768K焊接晶振,小型化晶体,1TJS060FJ4A308

频率：32.768KHZ
尺寸：8.0*3.8mm详细参数请浏览PDF文档
应　用： 小型表面贴片型晶体谐振器,"1TJS060FJ4A308"特别适用于有小型化要求的市场领域,在移动通信领域可发挥优良的电气特性.

DMX-26S石英晶振,大真空贴片晶振,广州KDS晶振代理,32.768K焊接晶振,小型化晶体,"1TJS060FJ4A308"日本进口的32.768KHz系列晶振产品多元化,外观尺寸有多项选择,有个优势则是可以和几个知名晶振品牌之间产品交替替换使用,例如大真空的CM315D,精工的SC320S,大真空的FC-135,KDS的DST310S这四款的32.768K外观尺寸一样,产品频率,精度,负载都可以达到相同,所以消费者在使用方面可以得到很好的保障.

项目	记号	DMX-26S	条件
频率	f_nom	32.768KHZ
频率容许偏差	f_tol	±20x10−6, ±50x10−6
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-40°C～+85°C
保存温度范围	T_stg	-40°C～+85°C	单件保管

"1TJS060FJ4A308"我们可以改善的频率输出的偏差超过范围由以下几个方法：

调整外部电容,Cd和CG的值.

如果由频率计数器测量频率比目标频率高,要增加外部电容CL（或Cd以及C 8的值）,以降低频率到我们的目标频率,反之亦然.

可以采用不同负载电容（CL）的晶体试用.

试用日本大真空晶体具有较低电容若频率比目标频率超高很多的话.

请检查波形幅度是否是正常或不使用示波器,正确的电容是通过和频率调节到目标之后.根据该波形振幅收缩,由于增加外部电容,请使用方法2调整频率（较低的外部电容,并采用低电容的晶体）的情况.

频率输出频率的目标只有三分之一.

下面的曲线表示晶体的电阻的特征：

"1TJS060FJ4A308"晶体具有多种振动模式,如基频, 3次泛音,5次泛音等等.当基频模式应用时,晶体的电阻是最低的,这意味着它是最简单的晶体振荡.当第三色调模式被应用,一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式.因此,如果频率是只有三分之一的目标频率时,要检查是否放大处理电路被施加或它的设定值就足够了,因为电路的环境适合于基本模式,而不是第三次泛音调模式.

该电路可能不振荡,如果放大电路不施加或它的设定值是不足够的

日本大真空株式会社,KDS贴片晶振品牌实力见证未来,KDS集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有生产工厂,而天津KDS工厂是全球石英晶体生产最大量的工厂.自从1993年在天津投产以来,技术更新从未间断,从最初的32.768K晶体为主,到现在以小体积贴片石英晶体振荡器为主,体积已经是全世界石英晶体振荡器之中最小的款型.

KDS贴片晶振"1TJS060FJ4A308"产品面向社会备受电子元器件市场青睐,不断努力不断创新给社会创造价值这离不开广大消费者的支持与厚爱.在此郑重声明本集团以下简称(KDS)在中国的代理商除了北京中国电子研究院,广州电子研究所,深圳市亿金电子有限公司,香港KDS办事处,台湾KDS办事处,是正规的代理销售企业,其余地区以及公司,个人所销售的KDS产品均不能保证是原装正品,为了保证各个消费者的产品质量请您选择正规渠道定制货品.

日本株式会社天津KDS作为一个最重要的环境保护活动的管理政策,通过与环境的和谐企业活动,KDS集团将有助于创造社会发展得以持续."1TJS060FJ4A308"进口晶振应用产品的开发,在该地区的所有的生产业务,KDS日本大真空晶振集团将促进对全球环保事业的承诺.

大真空科技股份有限公司藉由环境/安卫管理系统的推动执行,以整合内部资源,奠定经营管理的基础.藉执行环境考量面/安卫危害鉴别作业,环境/安卫管理方案和内部稽核为手段,合理化推动环境/安卫管理,落实环境/安卫系统有效实施.并不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.
