首页进口晶振CSX-325M进口贴片晶振,西铁城晶振代理商,有源晶振选型,小型晶振

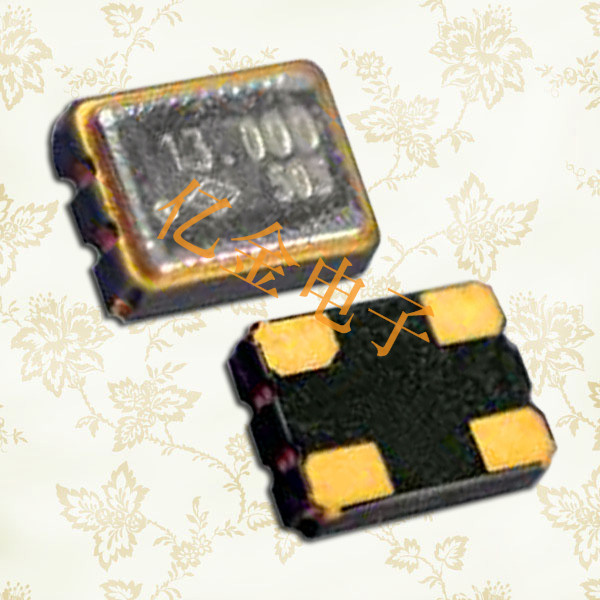

CSX-325M进口贴片晶振,西铁城晶振代理商,有源晶振选型,小型晶振

频率：12.5~54MHZ

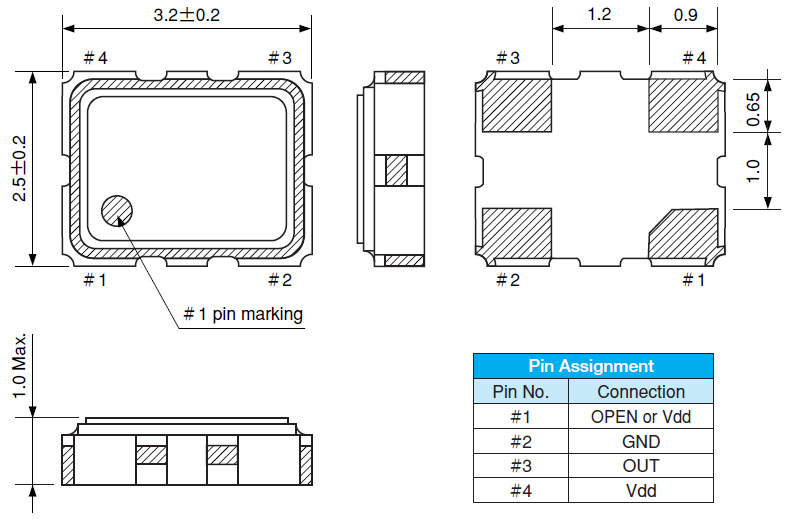

尺寸：3.2x2.5mm详细请浏览PDF文档
应　用： 贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞...

CSX-325M进口贴片晶振,西铁城晶振代理商,有源晶振选型,小型晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点.产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

项目	记号	CSX-325M	条件
频率	f_nom	12.5~54MHZ
频率容许偏差	f_tol	±20x10−6, ±50x10−6
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-40°C～+85°C
保存温度范围	T_stg	-55°C～+125°C	单件保管

晶振在产品应用中频率偏差超过要求怎么办呢？

我们可以改善的频率输出的偏差超过范围由以下几个方法：调整外部电容,Cd和CG的值.如果由频率计数器测量频率比目标频率高,要增加外部电容CL（或Cd以及C 8的值）,以降低频率到我们的目标频率,反之亦然.

可以采用不同负载电容（CL）的晶体试用.试用晶体具有较低电容若频率比目标频率超高很多的话.请检查波形幅度是否是正常或不使用示波器,正确的电容是通过和频率调节到目标之后.根据该波形振幅收缩,由于增加外部电容,请使用方法2调整频率（较低的外部电容,并采用低电容的晶体）的情况.

西铁城晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作；落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.
劳工职业安全卫生议题近年成为世界各国及企业关注焦点,如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是希华晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.
