石英振荡器系列四之产品使用过程中有哪些规范值得留心?
上一期咱们对振荡器振荡电路设计方面出现的故障以及解决方法做了一个简单的总结,这是原理上的知识,对于用户来说可能更为直接一些,迫切的想要知道一些有关于有源晶振应用方面的问题;那么我们首先要了解的就是使用规范,这是有效应用和发挥晶振产品性能的前提所在;我们在使用过程又有哪些规范是值得我们留心的呢?或者说操作不当之后会对产品性能产生影响呢?

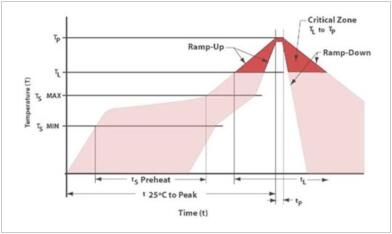

这第一项就是焊接,晶振产品的焊接温度条件设计为可以与一般电子零件同时操作,但是,如果温度超过标准,则频率可能会发生很大变化,请避免.有关SMD产品的回流温度曲线如下图所示;甚至焊接之后还会出现裂纹的现象等等.
这第二项就是洗涤,使用常规清洗液和超声波清洗没有问题,但这仅是对晶体产品的测试,建议在使用时进行检查.由于音叉型晶体振荡器的频带接近超声波清洗机的清洗频率,因此容易破坏共振,因此请尽可能避免超声波清洗.进行超声波清洗时,需要事先确认使用条件.
第四项是耐冲击性,水晶产品在设计时要考虑到耐冲击性,但是万一它们掉落在地板上或遭受过大的冲击的可能性很小,请在检查其特性后再使用以防万一.
第五项就是安装了,这一部分针对贴片和插件有两种不同的注意事项.对于插件来说,在弯曲或形成导线时,或在安装到印刷电路板上时,请注意不要在基座的玻璃部分上加重.玻璃可能会破裂并导致性能下降.
而对于贴片晶振来说,尽管SMD晶体产品支持自动安装,但是请事先使用要使用的安装机进行安装测试,以确认特性不受影响.在电路板翘曲的过程中(例如,电路板破裂时),请注意该翘曲不会影响产品特性或焊接条件.不建议使用超声波焊接进行安装和加工,因为过度的振动可能会在晶体产品(转子,振荡器,滤波器)内部传播,并导致性能下降和无振荡.
并且最重要的就是要注意绝缘,要不然容易短路而烧毁晶振和电路板.
然而以上都是些通用的注意事项,也就是说适用于所有的石英晶振产品,但是对于石英晶体振荡器来说,它还需要注意一些特别的注意事项.
如果对晶体振荡器施加过大的激励功率,特性可能会恶化或损坏,因此,请在目录和规格指定的范围内使用.振荡振荡器的电路的余量基于负电阻值.我们建议该负电阻为振动器串联电阻标准值的5倍或更多,而对于车载和安全设备,则为10倍或更多.使用时,必须设计一个满足该值的电路.
C-MOS用于晶体振荡器的内部电路.请以与普通C-MOS IC相同的方式考虑闩锁和防静电措施.一些晶体振荡器内部没有连接旁路电容器.使用时,在最短距离的Vcc与GND之间连接一个具有约0.01μF的良好高频特性的电容器(陶瓷芯片控制器等).请检查各个型号的目录和规格.
大概就这些了,前面五项加绝缘操作都是石英晶振产品应用过程中普遍需要注意的,最后就是针对有源石英晶振的操作规范;不管是普遍要注意的还是针对性的,因为它们轻则会影响晶振产品的性能,缩短寿命,重则直接损坏产品.
上一期咱们对振荡器振荡电路设计方面出现的故障以及解决方法做了一个简单的总结,这是原理上的知识,对于用户来说可能更为直接一些,迫切的想要知道一些有关于有源晶振应用方面的问题;那么我们首先要了解的就是使用规范,这是有效应用和发挥晶振产品性能的前提所在;我们在使用过程又有哪些规范是值得我们留心的呢?或者说操作不当之后会对产品性能产生影响呢?
这第一项就是焊接,晶振产品的焊接温度条件设计为可以与一般电子零件同时操作,但是,如果温度超过标准,则频率可能会发生很大变化,请避免.有关SMD产品的回流温度曲线如下图所示;甚至焊接之后还会出现裂纹的现象等等.
第四项是耐冲击性,水晶产品在设计时要考虑到耐冲击性,但是万一它们掉落在地板上或遭受过大的冲击的可能性很小,请在检查其特性后再使用以防万一.
第五项就是安装了,这一部分针对贴片和插件有两种不同的注意事项.对于插件来说,在弯曲或形成导线时,或在安装到印刷电路板上时,请注意不要在基座的玻璃部分上加重.玻璃可能会破裂并导致性能下降.
而对于贴片晶振来说,尽管SMD晶体产品支持自动安装,但是请事先使用要使用的安装机进行安装测试,以确认特性不受影响.在电路板翘曲的过程中(例如,电路板破裂时),请注意该翘曲不会影响产品特性或焊接条件.不建议使用超声波焊接进行安装和加工,因为过度的振动可能会在晶体产品(转子,振荡器,滤波器)内部传播,并导致性能下降和无振荡.
并且最重要的就是要注意绝缘,要不然容易短路而烧毁晶振和电路板.
然而以上都是些通用的注意事项,也就是说适用于所有的石英晶振产品,但是对于石英晶体振荡器来说,它还需要注意一些特别的注意事项.
如果对晶体振荡器施加过大的激励功率,特性可能会恶化或损坏,因此,请在目录和规格指定的范围内使用.振荡振荡器的电路的余量基于负电阻值.我们建议该负电阻为振动器串联电阻标准值的5倍或更多,而对于车载和安全设备,则为10倍或更多.使用时,必须设计一个满足该值的电路.
C-MOS用于晶体振荡器的内部电路.请以与普通C-MOS IC相同的方式考虑闩锁和防静电措施.一些晶体振荡器内部没有连接旁路电容器.使用时,在最短距离的Vcc与GND之间连接一个具有约0.01μF的良好高频特性的电容器(陶瓷芯片控制器等).请检查各个型号的目录和规格.
大概就这些了,前面五项加绝缘操作都是石英晶振产品应用过程中普遍需要注意的,最后就是针对有源石英晶振的操作规范;不管是普遍要注意的还是针对性的,因为它们轻则会影响晶振产品的性能,缩短寿命,重则直接损坏产品.
