石英晶体的等效电路常数是多少?

来源：http://www.hneyq.com 作者：亿金电子 2025年01月04

石英晶体等效电路

石英晶振的振动（谐振现象）由等效电路表示。

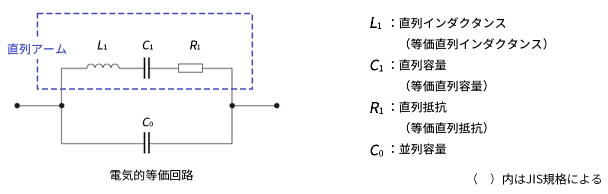

典型的等效电路如下：

运动感应 L1

在等效电路的串联臂的电感中，如果这个值大，Q 会更高，振荡的稳定性也会增加。

运动电容 C1

该值越高，相对于负载电容变化的频率变化就越大。

因此， C1 可以设计为小对于高稳定性振荡器，如果频率变化较大， C1 可以设计得大，就像在 VCXO 中一样。

运动阻力 R1

等效电路的串联臂的电阻，导纳圆图中电导最大化的电阻值。

它是振荡器振动时的损耗电阻，一般来说，这个值越小，振荡器越好。

分流电容 C0

它是石英晶体电极之间的电容，由晶体的厚度和电极面积决定。

这些等价常数根据有源晶振电极的厚度和面积而变化，一般来说，晶体越小，C1 越小，L1 和 C1 呈反比关系。

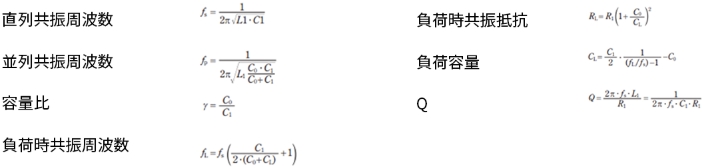

根据等效常数和负载电容计算的项目

石英晶体的谐振频率根据 CL 而变化

fL 方程表明，当连接到晶体的负载电容发生变化时，频率会发生变化，CL 越小，频率变化越大。

石英晶体的谐振电阻由 CL 改变

RL 方程显示了连接负载电容时阻抗的变化。随着 CL 的降低，石英晶体的阻抗增加。

电路的 CL 由振荡频率 fL 决定

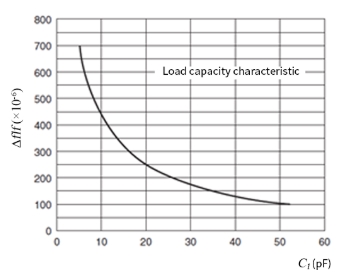

如上所述，石英晶体振荡器的串联谐振频率会根据振荡器电路的负载电容 CL 而变化，但在实际的振荡器电路中，振荡频率是通过使用微调电容器等改变 CL 来微调的。右图是负载电容特性的一个例子，但该特性的斜率会根据晶体的频率、形状、泛音顺序等而变化。

确保我们的客户可以放心使用我们的产品

为保证您可以放心使用京瓷晶振的计时器件，京瓷在全球各地设立了技术支持中心，提供电路匹配服务。

通过电路匹配服务提供设计支持

优点

提出带裕量的稳定振荡器电路常数

改进的石英晶体振荡器启动时间

快速灵活的设计支持
