晶振频率输出和波形幅度过大会导致什么的现象或问题
来源：http://www.hneyq.com 作者：亿金电子 2020年11月16
晶振频率输出和波形幅度过大会导致什么的现象或问题.
上一期我们就晶体因没有足够的输出波形幅度而导致的系统无法工作的问题进行了详细的分析和讨论;但是晶振使用过程中的常见问题岂止只有这一种,输出频率和波形幅度过大也会对其性能造成影响,这也是常见问题之一,这里我们只讨论频率输出是目标值的3倍的情况和输出波形幅度多大的情况.
1)频率输出是目标值的3倍
相比较而言此问题的机会相对较小。请确定由于放大电路，第三音调模式的频率反馈是否大于基本模式的反馈。当放大电路内置在芯片组中时，可能会发生此问题。为解决此问题，请采用三音模式晶体。
此外，针对第三音调模式的放大电路的不适当设计也可能导致电路以第五音调模式振荡或无法振荡。
2) 由于输出波形幅度过大导致系统故障。
这种情况其实就是晶体因没有足够的输出波形幅度而导致的系统无法工作问题的对立面,所以我们可以采取类似的手段进行解决,在之前的讲解中我们也提到过这样的一种情况.
频率和负载的关系式如下:
.jpg "晶振频率输出和波形幅度过大会导致什么的现象或问题")

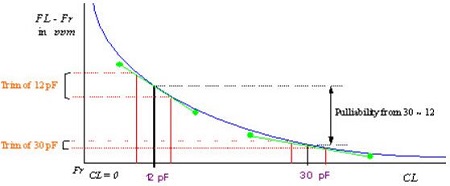

下图是电容和频率变化之间折线关系图:
.jpg "晶振频率输出和波形幅度过大会导致什么的现象或问题")
显而易见,在这种情况下我们要做的就是加大负载值,以降低频率为目标值,也就是说这两者之间的关系是一个反比的关系,或许这就是业内常说的增大蓝牙晶振负载就会减小有效数据传输距离,其根本原因还是在输出频率上.
不过即便我们做了这样的操作,但是有时会发现石英晶振输出频率似乎永远达不到目标值,那么这个时候我们应该怎么办呢?不要慌,还是之前的道理,找准大方向,微调即可,我们可以增加外部电容（Cd和Cg）的值，并采用具有较低负载电容（CL）的晶体,或者是采用高电阻的晶振等.
晶振频率输出和波形幅度过大会导致什么的现象或问题.
上一期我们就晶体因没有足够的输出波形幅度而导致的系统无法工作的问题进行了详细的分析和讨论;但是晶振使用过程中的常见问题岂止只有这一种,输出频率和波形幅度过大也会对其性能造成影响,这也是常见问题之一,这里我们只讨论频率输出是目标值的3倍的情况和输出波形幅度多大的情况.
相比较而言此问题的机会相对较小。请确定由于放大电路，第三音调模式的频率反馈是否大于基本模式的反馈。当放大电路内置在芯片组中时，可能会发生此问题。为解决此问题，请采用三音模式晶体。
此外，针对第三音调模式的放大电路的不适当设计也可能导致电路以第五音调模式振荡或无法振荡。
2) 由于输出波形幅度过大导致系统故障。
这种情况其实就是晶体因没有足够的输出波形幅度而导致的系统无法工作问题的对立面,所以我们可以采取类似的手段进行解决,在之前的讲解中我们也提到过这样的一种情况.
频率和负载的关系式如下:
不过即便我们做了这样的操作,但是有时会发现石英晶振输出频率似乎永远达不到目标值,那么这个时候我们应该怎么办呢?不要慌,还是之前的道理,找准大方向,微调即可,我们可以增加外部电容（Cd和Cg）的值，并采用具有较低负载电容（CL）的晶体,或者是采用高电阻的晶振等.
晶振频率输出和波形幅度过大会导致什么的现象或问题.
