近日大真空发布有关于晶体滤波器和SAW滤波器的白皮书
来源：http://www.hneyq.com 作者：亿金电子 2020年06月20
近日大真空发布有关于晶体滤波器和SAW滤波器的白皮书
晶体滤波器和声表面波滤波器:过滤器是无线通信的重要设备.如果设计不当和使用不当,来自其他线路的有害信号可能会造成干扰,使讲话者难以理解.近年来,移动电话的频带变得越来越宽,并且声表面滤波器的使用也在增加.另一方面,商用无线通信设备需要具有窄通带宽的产品,因此使用具有明显衰减特性和良好保证衰减的单片晶体滤波器(以下称为MCF).

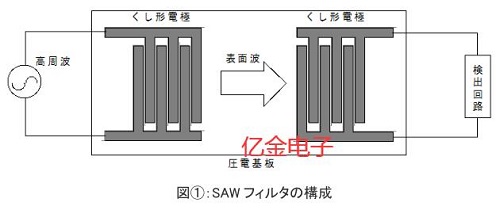

关于声表面波滤波器的说明
在石英基板的左侧和右侧制作可以激发一定频率的表面声波的梳状电极(IDT),然后将电信号输入到左侧IDT中时,将其转换为声波(表面声波),然后将其传输到基板表面.然后,信号通过右侧的IDT转换回电信号,并且只有特定频率的信号分量可以通过.如下图所示:

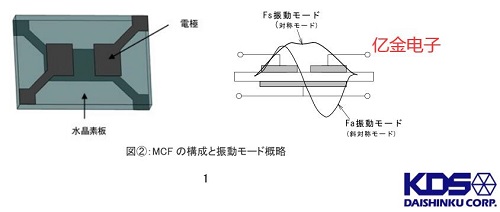

关于MCF的说明
多个MCF(电极对数)与上述相同)以及其与振动模式共振的特性,并应用了能量约束理论.
在双模式的情况下,对称模式频率和倾斜对称模式频率可用于形成双模式滤波器.串联单片晶体滤波器是其中多个单片晶体滤波器串联连接以使衰减特性陡峭并增加保证的衰减的产品.与其他滤波器相比,由于晶体单元的优异特性,MCF具有出色的特性,例如稳定的温度频率特性,低损耗,高截止特性和老化特性.同样,可以将MCF设计为随着频率变高而变小.如图所示:

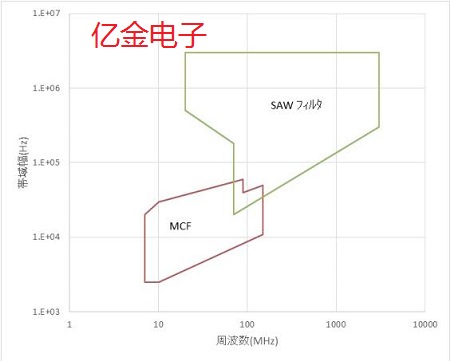

MCF和SAW声表面谐振器中使用的频率与通过带宽之间的关系
水平轴是标称频率,垂直轴是通带宽度,表明与SAW滤波器相比,MCF的可制造范围是低频/窄带.
关于互调(IM)
互调,这是滤波器的重要特征.
在诸如移动电话,电视和收音机之类的接收无线电波的设备中,不仅所需的无线电波而且其他强大的无线电波也同时到达.此时,如果电路具有非线性(输出与输入不成比例),则会发生称为互调的有害现象.在线性情况下,电路的输出波由输入波的线性函数表示.在非线性情况下,出现高阶项,而其中的奇数项引起互调(偶数阶的术语称为谐波).如图:
互调与三阶交调点的关系
主信号的输出电平与互调的输出电平的直线相交的点称为三阶交调点(IP3).实际上,它会饱和到一定的水平,因此线条不会彼此相交,而要点是,直线区域不会按原样饱和,如果水平升高,则相交.
大真空从事带通滤波器行业也已经有相当长的一点时间了,在这方面也有相当不错的研发生产实力,推出过诸多性能优越的产品,如DSF633SDF,与DSF753SD相同,三层陶瓷封装,带接缝密封,高精度,高可靠性,频率范围是37MHｚ～130MHz,带宽为1.5～15kHz,是手持设备的理想选择,例如商用无线和业余无线等.
晶体滤波器和声表面波滤波器:过滤器是无线通信的重要设备.如果设计不当和使用不当,来自其他线路的有害信号可能会造成干扰,使讲话者难以理解.近年来,移动电话的频带变得越来越宽,并且声表面滤波器的使用也在增加.另一方面,商用无线通信设备需要具有窄通带宽的产品,因此使用具有明显衰减特性和良好保证衰减的单片晶体滤波器(以下称为MCF).
关于声表面波滤波器的说明
在石英基板的左侧和右侧制作可以激发一定频率的表面声波的梳状电极(IDT),然后将电信号输入到左侧IDT中时,将其转换为声波(表面声波),然后将其传输到基板表面.然后,信号通过右侧的IDT转换回电信号,并且只有特定频率的信号分量可以通过.如下图所示:
多个MCF(电极对数)与上述相同)以及其与振动模式共振的特性,并应用了能量约束理论.
在双模式的情况下,对称模式频率和倾斜对称模式频率可用于形成双模式滤波器.串联单片晶体滤波器是其中多个单片晶体滤波器串联连接以使衰减特性陡峭并增加保证的衰减的产品.与其他滤波器相比,由于晶体单元的优异特性,MCF具有出色的特性,例如稳定的温度频率特性,低损耗,高截止特性和老化特性.同样,可以将MCF设计为随着频率变高而变小.如图所示:
水平轴是标称频率,垂直轴是通带宽度,表明与SAW滤波器相比,MCF的可制造范围是低频/窄带.
互调,这是滤波器的重要特征.
在诸如移动电话,电视和收音机之类的接收无线电波的设备中,不仅所需的无线电波而且其他强大的无线电波也同时到达.此时,如果电路具有非线性(输出与输入不成比例),则会发生称为互调的有害现象.在线性情况下,电路的输出波由输入波的线性函数表示.在非线性情况下,出现高阶项,而其中的奇数项引起互调(偶数阶的术语称为谐波).如图:
主信号的输出电平与互调的输出电平的直线相交的点称为三阶交调点(IP3).实际上,它会饱和到一定的水平,因此线条不会彼此相交,而要点是,直线区域不会按原样饱和,如果水平升高,则相交.
