声表面波SAW滤波器使用注意事项
来源：http://www.hneyq.com 作者：亿金电子 2019年08月30
声表面波SAW滤波器使用注意事项
声表面波SAW是能量在弹性体表面附近集中并传播的波,使用该波的电子设备称为SAW器件.SAW滤波器有着重要的存在,被广泛用于无线电波,收音机,无线发射接收器等产品.请务必阅读以下注意事项,以确保正确使用我们的SAW滤波器并展示其完整性能.
1、在最大额定值范围内使用.
2、高DC施加电压和过高的输入电平将加速特性的恶化.务必在评级范围内使用声表面滤波器件.
3、请注意,施加在输入/输出端子上的静电会导致SAW滤波器内部变质并导致故障.
4、如图6所示,输入和输出之间的电耦合引起幅度和群延迟时间特性的波动.使用SAW声表面滤波器时,确定屏蔽接地条件,以便最大限度地减少输入和输出之间的电气耦合.
纹波周期为△f=1/T.

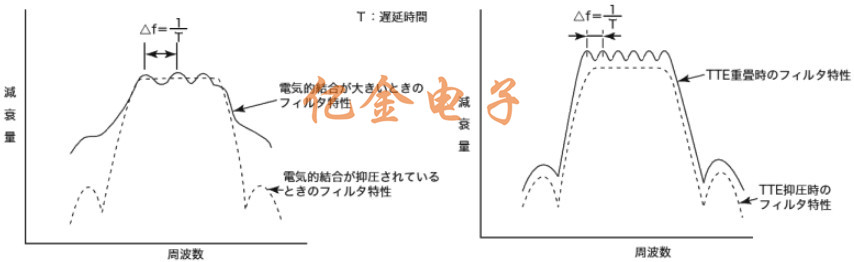

图6输入和输出之间电耦合的滤波器特性图7由TTE效应引起的滤波器特性
5、如图7所示,表面波的输入和输出之间的多次反射（TTE）波叠加在主信号上,引起幅度和群延迟时间特性的波动.输入和输出端接条件不匹配可以减少这种纹波.请在额定终止条件下使用声表面波SAW滤波器.纹波周期为△f=1/T.
6、小心不要对引脚端子施加过大的力.
7、储存和运输SAW滤波器过程中严格遵守环境温度85℃以下.
8、焊接时,注意不要给SAW滤波器施加电源电压.
9、表面安装型SAW滤波器的安装
（1）安装在基板上后快速安装表面安装SAW滤波器如果安装基板材料的膨胀系数与陶瓷晶振的不同,则会很严重.在长时间重复温度变化的环境中,焊接圆角中可能出现裂缝.
如果预计会出现这种环境条件,我们建议您提前检查.
（2）自动安装引起的冲击请注意,如果通过自动安装拾取或夹紧SAW滤波器,并且当安装在板上时施加超过标准的冲击,则会导致特性变化或劣化.
（3）由于基板弯曲引起的应力注意,如果在将SAW滤波器焊接到印刷电路板之后基板表面弯曲,则焊接部分可能由于机械应力而剥落,或者SAW滤波器封装可能会破裂.
10、安装单个元件或印刷电路板后,请避免超声波清洁.
可制造范围,下图显示了SAW器件的近似可制造范围.
声表面波SAW是能量在弹性体表面附近集中并传播的波,使用该波的电子设备称为SAW器件.SAW滤波器有着重要的存在,被广泛用于无线电波,收音机,无线发射接收器等产品.请务必阅读以下注意事项,以确保正确使用我们的SAW滤波器并展示其完整性能.
1、在最大额定值范围内使用.
2、高DC施加电压和过高的输入电平将加速特性的恶化.务必在评级范围内使用声表面滤波器件.
3、请注意,施加在输入/输出端子上的静电会导致SAW滤波器内部变质并导致故障.
4、如图6所示,输入和输出之间的电耦合引起幅度和群延迟时间特性的波动.使用SAW声表面滤波器时,确定屏蔽接地条件,以便最大限度地减少输入和输出之间的电气耦合.
纹波周期为△f=1/T.
5、如图7所示,表面波的输入和输出之间的多次反射（TTE）波叠加在主信号上,引起幅度和群延迟时间特性的波动.输入和输出端接条件不匹配可以减少这种纹波.请在额定终止条件下使用声表面波SAW滤波器.纹波周期为△f=1/T.
6、小心不要对引脚端子施加过大的力.
7、储存和运输SAW滤波器过程中严格遵守环境温度85℃以下.
8、焊接时,注意不要给SAW滤波器施加电源电压.
9、表面安装型SAW滤波器的安装
（1）安装在基板上后快速安装表面安装SAW滤波器如果安装基板材料的膨胀系数与陶瓷晶振的不同,则会很严重.在长时间重复温度变化的环境中,焊接圆角中可能出现裂缝.
如果预计会出现这种环境条件,我们建议您提前检查.
（2）自动安装引起的冲击请注意,如果通过自动安装拾取或夹紧SAW滤波器,并且当安装在板上时施加超过标准的冲击,则会导致特性变化或劣化.
（3）由于基板弯曲引起的应力注意,如果在将SAW滤波器焊接到印刷电路板之后基板表面弯曲,则焊接部分可能由于机械应力而剥落,或者SAW滤波器封装可能会破裂.
10、安装单个元件或印刷电路板后,请避免超声波清洁.
可制造范围,下图显示了SAW器件的近似可制造范围.
