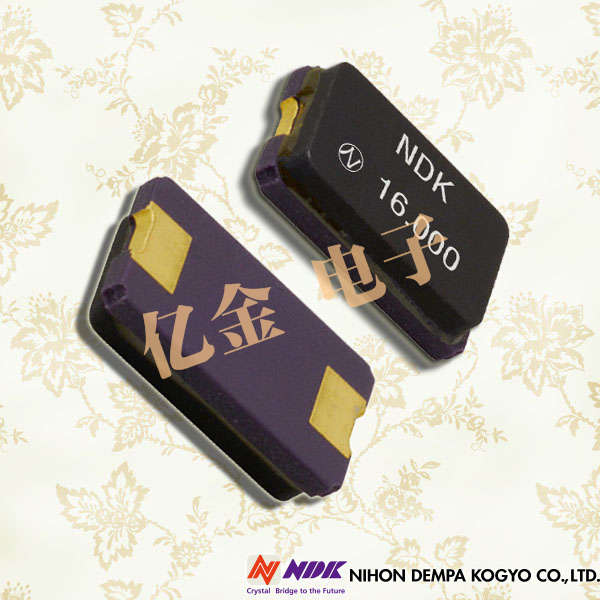

NDK晶振,NX8045GB晶振,NX8045GB-8.000M-STD-CSF-6晶振贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
        NDK晶振日本电波工业株式会社作为压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器、晶体元器件的专业生产厂家,以“通过对客户的服务,为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立.
        现在我们作为提供电子业必不可少的,在丰富用途被广泛使用的晶体元器件产品以及应用水晶技术的传感器等新的高附加价值产品的频率综合生产厂家,正以企业的继续成长为目标而努力.
        日本电波工业株式会社NDK晶振经营范围：晶体谐振器、晶体振荡器等晶体元器件、应用器件、石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器,贴片晶振,人工水晶及芯片等的晶体相关产品的制造与销售

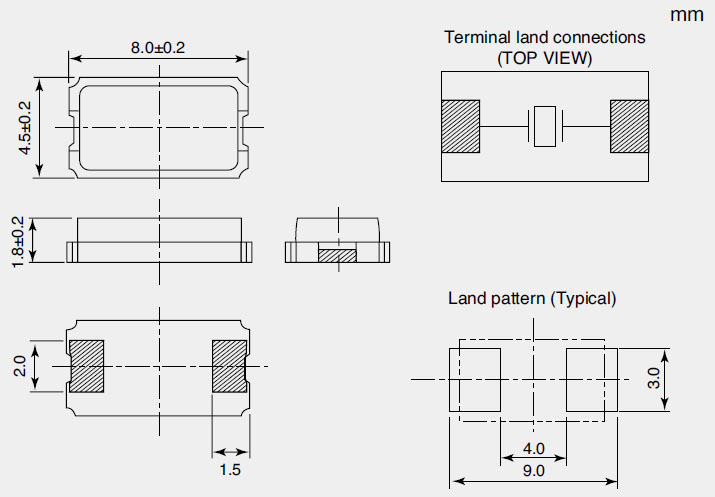

型号		NX8045GB
包装（pcs）		3000/pcs
频率范围(MHZ)		4 to 40
频率公差		Max. ±25 ×10-6	Max. ±50 ×10-6	Max. ±100 ×10-6
工作温度		0 to +70	0 to +85	0 to +85
保存温度		–55 to +125
电源电压（V）		+2.5 ± 5 %, +3.3 ± 10 %
电流消耗	Enable (mA)	Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
	Stand-by (μA)	Max. 30 (STAND-BY=GND)
输出电压(V)		VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
		VOH : VCC –1.025 to VCC –0.88    (DC characteristics)
上升/下降时间(单位:纳秒)		Max. 1 (20 to 80% Waveform)
对称(%)		45 to 55 (at 50% Waveform)
输出负载(Ω)		50 (Terminated to VCC–2.0V)
相位抖动		Max. 1 (Offset frequency : 12kHz to 20MHz)

产品制作
        1.芯片清洗：
目的再清除芯片表面因硏磨残流的污物、油物,以保证镀银(金)层附着牢固良好.
        2.蒸镀(被银):
用真空镀膜原理在洁净的石英芯片上蒸镀薄银(金)层,形成引出电极,并使其频率达到一定范围.
        3.上架点胶:
将镀上银（金）电极的芯片装在基座上,点上导电胶,并高温固化,芯片经过镀金Pad (DIP型:支架或弹簧)即可引出电信号.
       4.微调:
使用真空镀膜原理,将银(金)镀在芯片表面的银(金)电极上,达到微调晶体谐振器的频率达到规定要求.(插脚类产品产品较常使用)
使用Ar离子轰击芯片表面的金(银)电极,将多余的金(银)原子蚀刻下来,达到微调晶体谐振器的频率达到规定要求.(较适合小型化SMD产品使用)
NDK电子自公司成立以来,秉持对环境保护承诺之宣言：『还给后代一个干净的地球』,所有活动应遵从.NDK晶振,NX8045GB晶振,NX8045GB-8.000M-STD-CSF-6晶振
        NDK晶振日本电波工业株式会社已经建立和正在推动一项中期计划的具体减排目标,以减少二氧化碳的排放是全球变暖的原因.它也有助于减少（抑制）CO2排放量,通过使用最先进的技术,实现最小化,以及减少石英晶体谐振器,石英晶体的重量和功耗,以支持社会的需要.
        日本电波工业株式会社NDK晶振的新概念的温补晶振,石英晶体振荡器器件.通过产品生命周期提高整体节能贡献和环境绩效的举措.制造-环境友好生产—优化-提高性能/效率的节能贡献—通过制造致密/复杂产品减少资源节约—环境消除/减少环境负荷物质—这些是倡议的支柱
