晶振阻抗不匹配所引起的信号完整性问题
来源：http://www.hneyq.com 作者：亿金电子 2019年11月19
使用晶振需要匹配多项参数,如果有任何一项不正确都会导致整个的产品使用出现问题最终停止运行.比如当石英贴片晶振的输出阻抗和负载电阻与传输线特性阻抗完全匹配时,信号将正确应用.
重要的是在测量信号时要小心并使用适当的测量技术,以免在走线上引入寄生阻抗.确保使用高带宽探头尽可能在运行结束时测量蚀刻量.还要确保示波器的接地距离尽可能短.这通常通过使用非常短的接地夹来完成晶振信号测量.重要的是,在测量时,探针不要在蚀刻上增加阻抗.如果使用长接地线,这很容易发生.

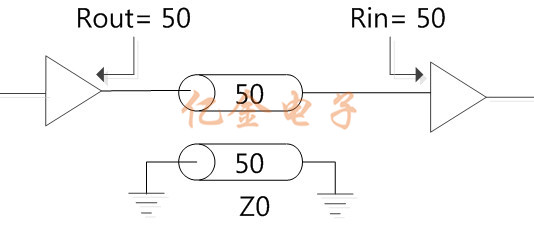

当石英晶振阻抗不匹配时,这可能会导致信号的上升和下降沿出现过冲,下冲和振铃,或者看起来像是在上升和下降沿上的台阶.假设这不是由于探针测量技术引起的,通常可以通过从输入和/或输出端接调整串联端接电阻来改善波形信号.随附的是50欧姆传输线的一般图像.
