Statek低频晶体振荡器设计的比较讲解
来源：http://www.hneyq.com 作者：亿金电子 2019年02月28
振荡器类型
晶体控制振荡器可以分为两个基本组：积极的电抗或负电抗.该正电抗模式通常是称为“并联谐振”或“反谐振”振荡器.负电抗模式是通常称为串联振荡器.Statek晶振的设计和调整具体的操作方式（表1）.

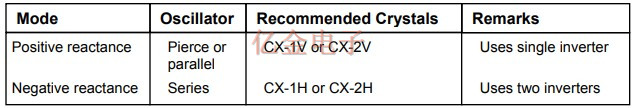

表1.基本振荡器电路的推荐状态晶体
皮尔斯振荡器
pierce振荡器（图1）利用了一个单个逆变器,具有两个相移电容器和石英晶体提供180ºC反馈回路中的相移.该晶体表现得像电子一样,是一个电感器的频率振荡,在30ppm到300ppm之上晶体的串联谐振频率.如果晶体从电路中移除了振荡器通?；嵬Ｖ拐竦?相比于一系列石英晶体振荡器, pierce振荡器通?？急渎跎俚缌?小型便携式设备（电池供电）,包括手持数据输入终端,利用刺穿振荡器.
Series振荡器
通常是一个串联石英晶体振荡器（图2）由两个级联的逆变器组成,第二个之间连接的晶体变频器输出和第一个逆变器输入.晶体表现得像电一样,这是一个电容器.振荡器会通常以更高的频率自由运行水晶被移除.相比于刺穿振荡器,它开始更快（通常100毫秒）并且更高当前.
皮尔斯振荡器或Series振荡器?
石英晶振或晶体振荡器类型的选择主要取决于产品对于晶振性能要求.表2总结了穿孔和穿孔的性能特征系列振荡器.CX-1V水晶有比CX-1H更高的Q值因为它密封在真空包装中.该CX-1H晶体约为3至5时间更高的运动阻力（Q值更低）因为它是密封的气压.

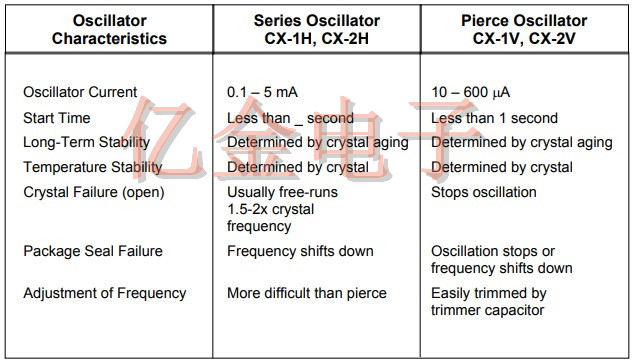

表2.皮尔斯和串联振荡器的特性
