评估Jauch晶体频率控制产品的湿度敏感度(MSL)等级
来源：http://www.hneyq.com 作者：亿金电子 2019年05月24
JEDEC J-STD-020：
根据J-STD-020的介绍性文本,标准J-STD-020的目的是确定对密封的非密封固态表面贴装器件（SMD）的分类水平.湿气引起的应力,以便它们可以被适当地包装,储存和处理,以避免在组装焊料回流焊附接和/或修复操作期间的损坏.
J-STD-020适用于石英晶体器件吗?
评估Jauch晶体频率控制产品的湿度敏感度(MSL)等级.由于晶体器件必须密封以便正常工作,因此不允许湿气进入晶体封装的腔体内.晶振晶体封装内的任何湿度都会使电气恶化晶体器件内的晶体板（空白）的特性.因此,J-STD-020定义的处理条件和预生产调节基本上不适用于气密密封的Jauch晶体频率控制产品.
JEDEC J-STD-033：J-STD-033的目的是为SMD制造商和用户提供标准化方法,用于处理,包装,运输和使用已经过湿气/回流敏感的SMD封装分类到J-STD-020中定义的水平.J-STD-033中列出的MSL水平根据J-STD-020确定.
J-STD-033适用于石英晶体器件吗?
由于MSL分类基本上不适用于石英晶体元件等气密密封装置,因此可以应用J-STD-033.

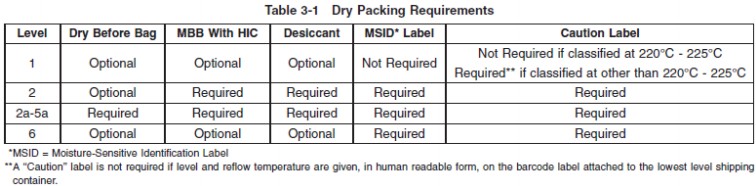

虽然密封设备可能不在J-STD-020和J-STD-033标准的范围内,但我们可以确认大多数产品对应于MSL 1的湿度敏感度,因为他们的包装特性晶体包装不吸收任何水分.请参阅表格了解更多详情.
请注意,我们不使用任何干燥包装或干燥剂,我们也不会在我们的标签上对MSL级别进行分类.
石英晶振,SMD晶振存储建议
应避免在高温和潮湿条件下长期储存石英晶体.优选地,请保持储存温度在+10℃?+45℃（50°F~115°F）和低于60％RH之间,只要组件被包装和卷起.这还将确保卷带完整性并保持盖带的剥离强度,以便安全拾取和放置处理.
此外,在组件本身的存储过程中,存储条件不应超过我们的目录或数据表中指定的温度限制.因此,我们建议将带有镀锡线的石英晶体存放到与MSL 2级相对应的地板寿命气候条件,以避免晶振晶体接触引脚轻微氧化.具有镀金接触垫的SMD晶体不易受到焊盘氧化的影响,并且可以应用对应于MSL级别1的存储温度和湿度条件.
晶振预防措施
如果Jauch晶振,石英晶体振荡器长期存放或存储条件不合适,请在使用前确保Jauch频率控制产品仍符合其规格进行视觉和电气检查.
根据J-STD-020的介绍性文本,标准J-STD-020的目的是确定对密封的非密封固态表面贴装器件（SMD）的分类水平.湿气引起的应力,以便它们可以被适当地包装,储存和处理,以避免在组装焊料回流焊附接和/或修复操作期间的损坏.
J-STD-020适用于石英晶体器件吗?
评估Jauch晶体频率控制产品的湿度敏感度(MSL)等级.由于晶体器件必须密封以便正常工作,因此不允许湿气进入晶体封装的腔体内.晶振晶体封装内的任何湿度都会使电气恶化晶体器件内的晶体板（空白）的特性.因此,J-STD-020定义的处理条件和预生产调节基本上不适用于气密密封的Jauch晶体频率控制产品.
JEDEC J-STD-033：J-STD-033的目的是为SMD制造商和用户提供标准化方法,用于处理,包装,运输和使用已经过湿气/回流敏感的SMD封装分类到J-STD-020中定义的水平.J-STD-033中列出的MSL水平根据J-STD-020确定.
由于MSL分类基本上不适用于石英晶体元件等气密密封装置,因此可以应用J-STD-033.
虽然密封设备可能不在J-STD-020和J-STD-033标准的范围内,但我们可以确认大多数产品对应于MSL 1的湿度敏感度,因为他们的包装特性晶体包装不吸收任何水分.请参阅表格了解更多详情.
请注意,我们不使用任何干燥包装或干燥剂,我们也不会在我们的标签上对MSL级别进行分类.
应避免在高温和潮湿条件下长期储存石英晶体.优选地,请保持储存温度在+10℃?+45℃（50°F~115°F）和低于60％RH之间,只要组件被包装和卷起.这还将确保卷带完整性并保持盖带的剥离强度,以便安全拾取和放置处理.
此外,在组件本身的存储过程中,存储条件不应超过我们的目录或数据表中指定的温度限制.因此,我们建议将带有镀锡线的石英晶体存放到与MSL 2级相对应的地板寿命气候条件,以避免晶振晶体接触引脚轻微氧化.具有镀金接触垫的SMD晶体不易受到焊盘氧化的影响,并且可以应用对应于MSL级别1的存储温度和湿度条件.
晶振预防措施
如果Jauch晶振,石英晶体振荡器长期存放或存储条件不合适,请在使用前确保Jauch频率控制产品仍符合其规格进行视觉和电气检查.
