32.768KHz振荡器使用表晶
来源：http://www.hneyq.com 作者：亿金电子 2019年09月11
32.768KHz振荡器使用表晶

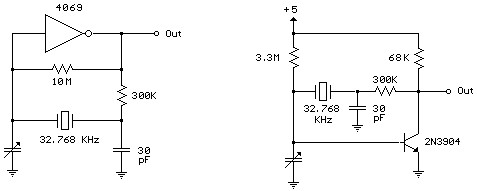

下面是一对晶体电路,您可以使用这些电路从普通的手表水晶产生32.768KHz的方波.输出可以馈送到15级二进制计数器以获得1秒方波.建议在晶振,晶体管电路上使用4069逆变器左侧的电路,以产生更好的波形.单晶体管电路产生更多的斜坡波形,但输出摆动整个电源电压范围,因此它很容易将输入驱动到CMOS二进制计数器.
