ConnorWinfield的新型FT9-CC-2BAP补偿模块

来源：http://www.hneyq.com 作者：亿金电子 2024年03月19

ConnorWinfield的新型FT9-CC-2BAP补偿模块
Connor-Winfield的FT9-CC系列模块代表了高精度频率控制的新方法，当连接到输入的10MHz MCLK信号时，提供两个同步和转换时钟输出。这款高度集成的模块将数控振荡器（NCO）系统与APLL系统相结合，后者可转换输入的10MHz 3.3V MCLK源信号，并以板载低相位噪声VCXO压控晶振产生的频率产生多达两路锁相时钟输出。该模块需要一个外部10MHz 3.3V信号，该信号可以来自OCXO或10MHz TCXO，为用户确定系统的性能特征提供了极大的灵活性。该模块的特殊之处在于，它可以接受来自温度检测使能（TSE）OCXO或TCXO的信息，并自动产生补偿频率偏移调整，以降低TSE MCLK振荡器的热不稳定性，从而能够在工作温度范围内达到亚PPB稳定性能。初始参数在工厂预设，包括基于板载低相位噪声VCXO的输出频率。
FT9-CC石英晶振是一个高度集成的时钟频率转换模块，设计用于接收10MHz参考输入，并产生多达两个频率转换的单端时钟输出，相位锁定到输入的10MHz信号。这款高精度相位和频率同步解决方案利用其片上基频VCXO支持低相位噪声频率时钟转换。FT9-CC支持几乎任何10 MHz 3.3V时钟信号作为模块的输入，以转换为输出频率。然而，FT9-CC石英晶体振荡器的主要特点是其自动校准功能，用于校准和校正频率偏移，以补偿在专门提供的外部支持OCXO和TCXO模型中发现的热漂移。FT9-CC使用预编程温度感应使能（TSE）时钟模块，可以自动读取温度传感器值并自动计算TSE模块的热不稳定性，以补偿TSE模块的热漂移，而无需外部微控制器。在额定工作温度范围内，OCXO TSE模块可以补偿至0.3ppb。内部纪律VCXO为两路单端时钟输出提供相位噪声和抖动性能输出特性，在最高156.25MHz的频率下具有出色的抖动性能，可以在输出端口用6位和14位分频器值进一步分频。
该产品可用于支持无线系统、IEEE 1588v2和任何需要频率转换的应用中使用的高稳定性频率基准。

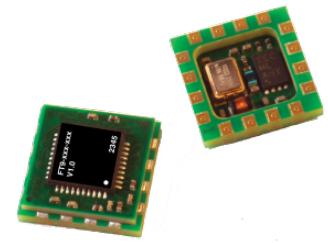

ConnorWinfield的新型FT9-CC-2BAP补偿模块

FT9-CC产品特征：
9.2x9.2mm毫米16引脚QFN表贴封装

锁相至输入的10MHz主时钟输入

从内部VCXO产生最多两（2）个单端低抖动时钟输出

内部VCXO支持高达156.25MHz的时钟输出频率范围

内部VCXO频率的6位和14位输出分频器

外部可校正温度检测使能（TSE）模块的自动补偿

用于系统通信的I2C接口。

3.3V直流电源电压

-40°C至105°C工作温度范围
输出逻辑:LVCMOS有源晶振

符合RoHS标准/无铅

应用程序：

●高稳定性时钟

●主参考时钟（PRTC）【g . 8272】

●电信大师【G.8273.1】

●电信边界时钟【G.8273.2】

●无线，5G基站，通信，网络同步、IEEE1588，软件定义无线电

●GNSS受规振荡器

●NTP Stratum 0标准

原厂代码	进口晶振	型号	频率	工作温度
T602-025.0M	ConnorWinfield晶振	T6	25MHz	-40°C ~ 85°C
T602-020.0M	ConnorWinfield晶振	T6	20MHz	-40°C ~ 85°C
T602-010.0M	ConnorWinfield晶振	T6	10MHz	-40°C ~ 85°C
T604-020.0M	ConnorWinfield晶振	T6	20MHz	-40°C ~ 85°C
T604-030.72M	ConnorWinfield晶振	T6	30.72MHz	-40°C ~ 85°C
TB522-100.0M	ConnorWinfield晶振	TB	100MHz	0°C ~ 70°C
T604-012.8M	ConnorWinfield晶振	T6	12.8MHz	-40°C ~ 85°C
T605-030.72M	ConnorWinfield晶振	T6	30.72MHz	-40°C ~ 85°C
T604-010.0M	ConnorWinfield晶振	T6	10MHz	-40°C ~ 85°C
T602-030.72M	ConnorWinfield晶振	T6	30.72MHz	-40°C ~ 85°C
T602-019.44M	ConnorWinfield晶振	T6	19.44MHz	-40°C ~ 85°C
T602-038.88M	ConnorWinfield晶振	T6	38.88MHz	-40°C ~ 85°C
T602-019.2M	ConnorWinfield晶振	T6	19.2MHz	-40°C ~ 85°C
T200F-040.0M	ConnorWinfield晶振	T200	40MHz	-40°C ~ 85°C
TB602-038.88M	ConnorWinfield晶振	TB	38.88MHz	-40°C ~ 85°C
TB512-052.0M	ConnorWinfield晶振	TB	52MHz	0°C ~ 70°C
TB522-080.0M	ConnorWinfield晶振	TB	80MHz	0°C ~ 70°C
TB524-100.0M	ConnorWinfield晶振	TB	100MHz	0°C ~ 70°C
TB512-050.0M	ConnorWinfield晶振	TB	50MHz	0°C ~ 70°C
TL602-024.576M	ConnorWinfield晶振	TL602	24.576MHz	-40°C ~ 85°C
DOT050F-012.8M	ConnorWinfield晶振	DOT050F	12.8MHz	0°C ~ 70°C
DOT050F-019.2M	ConnorWinfield晶振	DOT050F	19.2MHz	0°C ~ 70°C
DOT050F-019.44M	康纳温菲尔德晶振	DOT050F	19.44MHz	0°C ~ 70°C
DOT050F-020.0M	ConnorWinfield晶振	DOT050F	20MHz	0°C ~ 70°C
DOT050V-019.44M	ConnorWinfield晶振	DOT050V	19.44MHz	0°C ~ 70°C
TB602-049.152M	ConnorWinfield晶振	TB	49.152MHz	-40°C ~ 85°C
T200F-020.0M	ConnorWinfield晶振	T200	20MHz	-40°C ~ 85°C
T604-040.0M	ConnorWinfield晶振	T6	40MHz	-40°C ~ 85°C
T200F-024.576M	ConnorWinfield晶振	T200	24.576MHz	-40°C ~ 85°C
T200F-010.0M	ConnorWinfield晶振	T200	10MHz	-40°C ~ 85°C
TL602-020.0M	ConnorWinfield晶振	TL602	20MHz	-40°C ~ 85°C
DOT050V-010.0M	ConnorWinfield晶振	DOT050V	10MHz	0°C ~ 70°C
DOT050V-019.2M	ConnorWinfield晶振	DOT050V	19.2MHz	0°C ~ 70°C
DOT050V-020.0M	ConnorWinfield晶振	DOT050V	20MHz	0°C ~ 70°C
DOT050F-010.0M	ConnorWinfield晶振	DOT050F	10MHz	0°C ~ 70°C
TB514-052.0M	ConnorWinfield晶振	TB	52MHz	0°C ~ 70°C
TB514-054.0M	ConnorWinfield晶振	TB	54MHz	0°C ~ 70°C
TB524-080.0M	ConnorWinfield晶振	TB	80MHz	0°C ~ 70°C
TB512-054.0M	ConnorWinfield晶振	TB	54MHz	0°C ~ 70°C
T604-019.44M	ConnorWinfield晶振	T6	19.44MHz	-40°C ~ 85°C
DOT050V-012.8M	ConnorWinfield晶振	DOT050V	12.8MHz	0°C ~ 70°C
T604-025.0M	ConnorWinfield晶振	T6	25MHz	-40°C ~ 85°C
T604-038.88M	ConnorWinfield晶振	T6	38.88MHz	-40°C ~ 85°C
TB514-050.0M	ConnorWinfield晶振	TB	50MHz	0°C ~ 70°C
T602-040.0M	ConnorWinfield晶振	T6	40MHz	-40°C ~ 85°C
TB602-050.0M	ConnorWinfield晶振	TB	50MHz	-40°C ~ 85°C
T604-019.2M	ConnorWinfield晶振	T6	19.2MHz	-40°C ~ 85°C
T602-012.8M	ConnorWinfield晶振	T6	12.8MHz	-40°C ~ 85°C
TB604-050.0M	ConnorWinfield晶振	TB	50MHz	-40°C ~ 85°C
TB612-052.0M	ConnorWinfield晶振	TB	52MHz	-40°C ~ 85°C
TB612-054.0M	ConnorWinfield晶振	TB	54MHz	-40°C ~ 85°C
TB622-080.0M	ConnorWinfield晶振	TB	80MHz	-40°C ~ 85°C
TB622-100.0M	ConnorWinfield晶振	TB	100MHz	-40°C ~ 85°C
TB614-050.0M	ConnorWinfield晶振	TB	50MHz	-40°C ~ 85°C
TB614-052.0M	ConnorWinfield晶振	TB	52MHz	-40°C ~ 85°C
TB614-054.0M	ConnorWinfield晶振	TB	54MHz	-40°C ~ 85°C
TB624-080.0M	ConnorWinfield晶振	TB	80MHz	-40°C ~ 85°C
TB624-100.0M	ConnorWinfield晶振	TB	100MHz	-40°C ~ 85°C
TB612-050.0M	ConnorWinfield晶振	TB	50MHz	-40°C ~ 85°C
T622-040.M	ConnorWinfield晶振	T6	40MHz	-40°C ~ 85°C
TVB602-050.0M	ConnorWinfield晶振	TVB	50MHz	-40°C ~ 85°C
